概述

HMC472ALP4E是一款寬帶6位GaAs IC數字衰減器，采用低成本無引腳表面貼裝封裝。 這款每位單個正電壓控制線路的數字衰減器采用片外AC接地電容器，在接近直流的情況下工作，這一特點使得它非常適合各種RF和IF應用。 在DC到3.8 GHz頻率下運行，插入損耗低于2.0 dB典型值。 衰減器位值為0.5 (LSB)、1、2、4、8和16 dB，總衰減為31.5 dB。 衰減精度非常高，典型步長誤差為± 0.25 dB，IIP3為+54 dBm。 使用六個TTL/CMOS控制輸入來選擇每個衰減狀態。 需要+5V的單個Vdd偏置。
數據表：*附件：HMC472ALP4 HMC472ALP4E 0.5dB LSB GaAs MMIC 6位數字正電壓控制衰減器技術手冊.pdf

應用

• 3G基礎設施和接入點
• 蜂窩/3G、LTE和UMB
• WiMAX、WiBN和固定無線
• 測試設備和傳感器
• GSM、WCDMA和TD-SCDMA

特性

• 0.5 dB LSB步進至31.5 dB
• 每位單個控制線路
• TTL/CMOS兼容控制
• 典型步長誤差為±0.25 dB
• +5V單電源
• 24引腳4x4 mm QFN
  封裝： 16 mm2

框圖

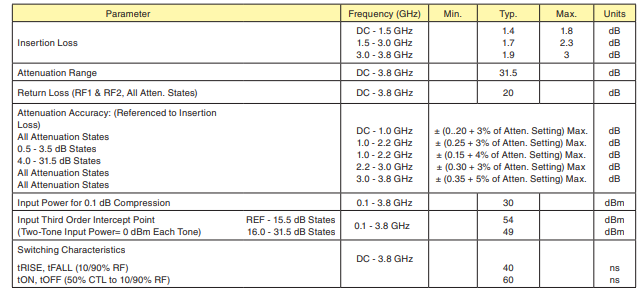

電氣規格

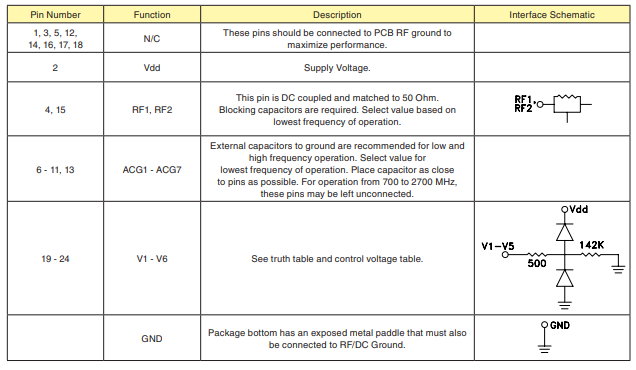

引腳配置描述

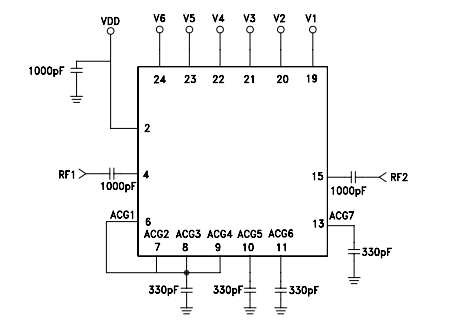

應用電路

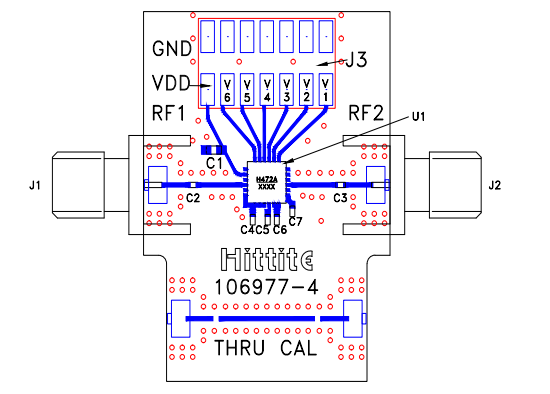

評估PCB
