概述
HMC1019ALP4E是一款寬帶5位GaAs IC數字衰減器，采用低成本無引腳表貼封裝。在0.1到30.0 GHz頻率下運行，插入損耗低于4.0 dB典型值。對于15.5 dB的總衰減，衰減器位值為0.5 (LSB)、1、2、4和8。衰減精度非常高，典型步長誤差為±0.3 dB，IIP3為+45 dBm。控制接口兼容CMOS/TTL，可接受三線式串行輸入。HMC1019ALP4E具有用戶可選上電狀態和串行輸出端口，可級聯其他ADI控制組件。
數據表：*附件：HMC1019ALP4E 0.5 dB LSB GaAs MMIC 5位數字衰減器，0.1-30GHz技術手冊.pdf

應用

• 光纖和寬帶通信
• 微波無線電和VSAT
• 軍用無線電、雷達和ECM
• 航天應用
• 傳感器
• 測試和測量設備

特性

• 0.5 dB LSB步進至15.5 dB
• TTL/CMOS兼容、串行控制
• 利用獨特的異步模式控制，實現即時衰減電平設置
• 誤碼率：±0.5 dB（典型值）
• 高輸入IP3：+45 dBm
• 24引腳4x4mm SMT封裝：16mm

框圖

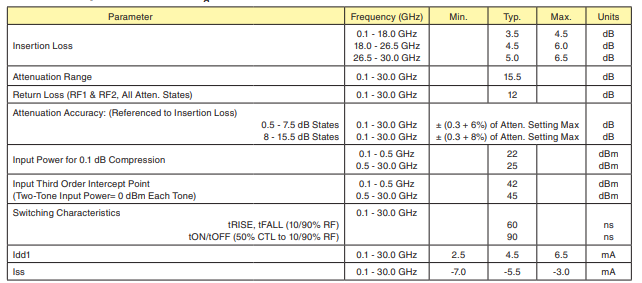

電氣規格

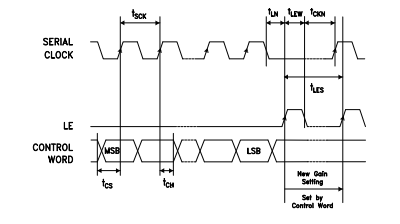

串行控制接口

HMC1019ALP4E包含一個三線制、與SPI兼容的數字接口（SERIN、CLK、LE）。當S/A保持高電平時，串行控制接口被激活。5位串行字必須以最高有效位（MSB）優先的方式載入，此時會將其當作6位字處理，首位被忽略。上升沿敏感的CLK和LE需要干凈的電平轉換。如果使用機械開關，應提供足夠的去抖動措施。當LE為高電平時，串行輸入寄存器中的5位數據會傳輸至衰減器。當LE為高電平時，在輸出載入期間，CLK將被屏蔽，以防止數據發生變化。

在所有操作模式下，當LE保持低電平時，狀態將保持恒定。

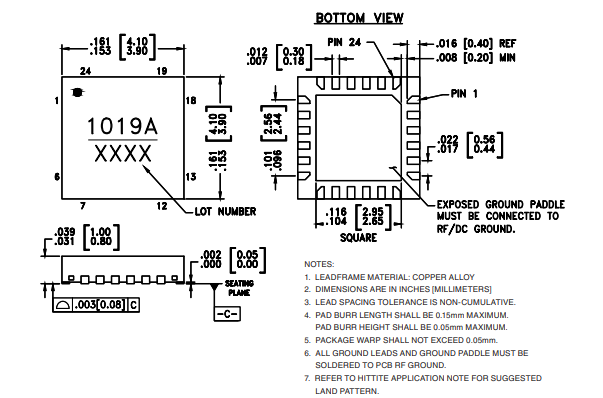

外形圖

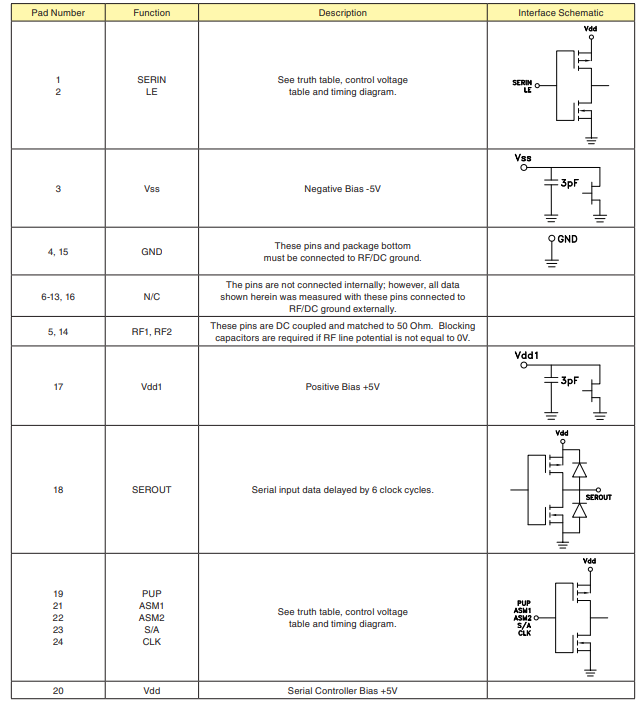

引腳描述

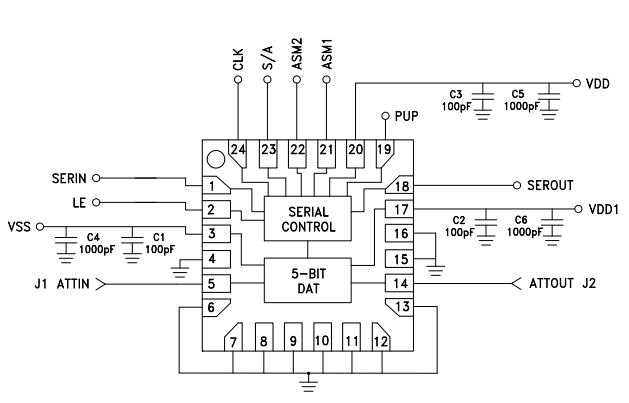

應用電路
