合成金剛石因其在多種應用中提供極致性能的卓越能力，被譽為"超級材料"。其獨特屬性可深刻改變工藝流程和終端產品性能，適用于半導體、傳感器和光學等廣泛領域。

卓越特性與應用價值

電子工業主要采用化學氣相沉積(CVD)法培育的合成金剛石。其碳原子以密集四面體結構排列的分子結構，賦予了無與倫比的強度與硬度。

核心特性包括：

·寬光譜透光性

·超高導熱率

·寬電子帶隙

·優異抗熱震性

·卓越電絕緣性

高導熱特性使其成為電子設備創新散熱材料，可在不影響性能前提下延長器件壽命。金剛石散熱片能防止硅等半導體材料過熱，這對日益小型化、高性能的電子設備至關重要。

尖端技術應用

GaN-金剛石半導體晶圓技術：為高功率、高溫、高頻晶體管電路制造商提供高效低成本散熱方案。自立式多晶CVD金剛石上GaN的室溫導熱性是銅的5倍，可降低射頻放大器及微波/毫米波電路工作溫度并提升功率。

高抗損光學窗口：成為激光等離子體(LPP)極紫外(EUV)光刻系統的關鍵組件。

生物醫學傳感器：穩定的電化學特性帶來最高水平的靈敏度、選擇性和響應能力。通過硼摻雜可制成高可逆電化學傳感器。

量子領域：應用于量子通信保密、量子計算及電磁場檢測。氮-空位中心超高純度單晶金剛石可制作微型磁力計。

音頻系統：穹頂形金剛石可用作揚聲器高音單元。

金剛石半導體革命

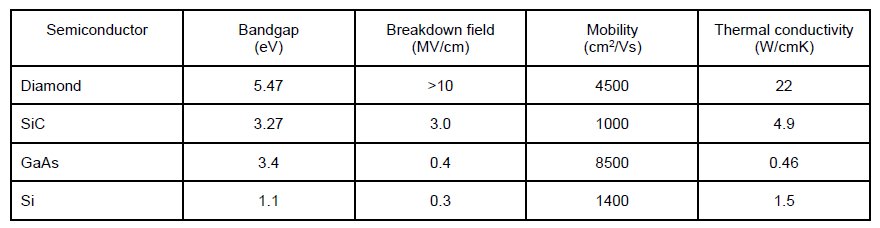

相比傳統半導體，金剛石具有顯著優勢(見表1)：

·帶隙寬度是硅的5倍

·擊穿電場強度達30倍

·電子遷移率提高3倍

·超高導熱效率

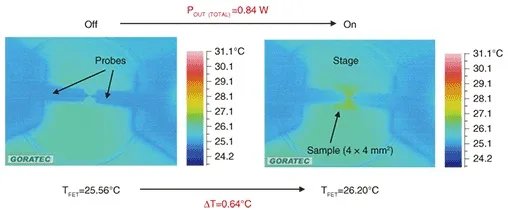

這些特性使通信系統能實現更高頻率運作、更大輸出功率，以更高能效提升數據傳輸速度。圖1紅外熱成像顯示，在0.84W功耗下器件溫升僅0.6°C，是GaN晶體管的1/50。

金剛石FET制造工藝

場效應晶體管制造采用高純度金剛石晶體，關鍵技術在于：

1、降低氮雜質濃度和晶體缺陷密度

2、通過氫(H)表面終端進行p/n型離子注入摻雜

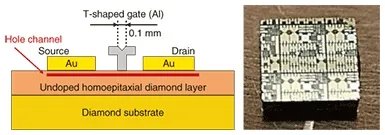

如圖2所示，當H原子化學吸附時，沿金剛石表面數納米內會形成二維空穴通道。采用電子束光刻制造亞微米柵極，金(Au)蒸發形成源漏電極，縮短載流子穿越時間可實現更高頻率運作。

量子傳感器：振動金剛石

金剛石憑借氮空位中心(NV中心)成為理想量子傳感器組件，其特性包括：

·振動中保持量子特性

·通過聲波操控原子自旋(壓縮膨脹效應)

·聲波調控可保護量子信息免受干擾

·聲波微小尺寸助力量子設備微型化

·光學產業：實驗室培育金剛石

實驗室培育金剛石滿足光學級標準：精密切割、超凈度、無色偏。核心光學特性：

·折射率2.4：超越玻璃/晶體的光束操控能力

·頂級導熱性：保障高功率激光系統穩定性

·極致耐久性：抵御高能光束損傷

應用領域包括：

·激光技術(輸出耦合器/放大棒/變頻晶體)

·拉曼光譜基底

·耐高壓高溫腐蝕光學窗口

·量子光學系統核心部件

·X射線/γ射線探測器

合成金剛石這項材料革命正推動著從半導體到量子計算的多個技術領域突破性能邊界。
