TPS6594-Q1 器件提供四個靈活的多相可配置 BUCK 穩壓器，每相輸出電流為 3.5 A，以及一個額外的 BUCK 穩壓器，輸出電流為 2 A。

所有 BUCK 穩壓器均可與內部 2.2MHz 或 4.4MHz 或外部 1MHz、2MHz 或 4MHz 時鐘信號同步。為了提高 EMC 性能，可以在 synchronized BUCK 開關時鐘信號中添加集成的擴頻調制。此 clock 信號也可以通過 GPIO 輸出引腳提供給外部設備。該器件提供四個 LDO：三個具有 500mA 能力，可配置為負載開關;一個具有 300mA 能力和低噪聲性能。
*附件：tps6594-q1.pdf

非易失性存儲器 （NVM） 用于控制默認電源序列和默認配置，例如輸出電壓和 GPIO 配置。NVM 經過預編程，無需外部編程即可啟動。存儲在器件寄存器映射中的大多數靜態配置都可以通過 SPI 或 I 從默認值更改^2^C 接口配置設備以滿足許多不同的系統需求。NVM 包含位完整性錯誤檢測功能 （CRC），用于在檢測到錯誤時停止上電序列，從而防止系統以未知狀態啟動。

TPS6594-Q1 包括一個 32 kHz 晶體振蕩器，可為集成的 RTC 模塊生成精確的 32 kHz 時鐘。備用電池管理在主電源斷電的情況下，從紐扣電池或超級電容為晶體振蕩器和實時時鐘 （RTC） 模塊供電。

TPS6594-Q1 器件包括保護和診斷機制，例如輸入電源上的電壓監控、輸入過壓保護、所有 BUCK 和 LDO 穩壓器輸出上的電壓監控、寄存器和接口 CRC、電流限制、短路保護、熱預警和過熱關斷。該器件還包括一個 Q&A 或觸發模式看門狗，用于監控 MCU 軟件鎖定，以及兩個帶有故障注入選項的錯誤信號監控器 （ESM） 輸入，用于監控來自所連接 SoC 或 MCU 的錯誤信號。TPS6594-Q1 可以通過中斷處理程序?qū)⑦@些事件通知處理器，從而允許 MCU 采取行動作為響應。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件采用 3 V 至 5.5 V 輸入電源供電
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C4A
• 符合功能安全標準
  • 專為功能安全應用而開發
  • 提供有助于 ISO 26262 系統設計達到 ASIL-D 的文檔
  • 提供有助于 IEC 61508 系統設計（最高 SIL-3 的文檔）
  • 系統能力高達 ASIL-D
  • 高達 ASIL-D 的硬件完整性
  • 輸入電源電壓監控和過壓保護
  • 所有輸出電源軌上的欠壓/過壓監視器和過流監視器
  • 帶可選觸發器/Q&A 模式的看門狗
  • 兩個錯誤信號監視器 （ESM），具有可選的電平/PWM 模式
  • 帶高溫警告和熱關斷的熱監控
  • 內部配置寄存器和非易失性存儲器 （NVM） 上的位完整性 （CRC） 錯誤檢測
• 低功耗
  • 2 μA 典型關斷電流
  • 僅備用電源模式下 7 μA（典型值）
  • 低功耗待機模式下 20 μA（典型值）
• 5 個降壓開關模式電源 （BUCK） 穩壓器：
  • 0.3 V 至 3.34 V 輸出電壓范圍，步長為 5 mV、10 mV 或 20 mV
  • 一個具有 4 A 輸出電流能力，三個具有 3.5 A 輸出電流能力，一個具有 2 A 輸出電流能力
  • 靈活的多相功能，適用于四個 BUCK：來自單個電源軌的高達 14 A 的輸出電流
  • 短路和過流保護
  • 用于浪涌電流限制的內部軟啟動
  • 2.2 MHz / 4.4 MHz 開關頻率
  • 能夠與外部時鐘輸入同步
• 三個低壓差 （LDO） 線性穩壓器，具有可配置的旁路模式
  • 0.6 V 至 3.3 V 輸出電壓范圍，線性調節模式下步長為 50 mV
  • 旁路模式下的輸出電壓范圍為 1.7 V 至 3.3 V
  • 500 mA 輸出電流能力，具有短路和過流保護
• 一個具有低噪聲性能的低壓差 （LDO） 線性穩壓器
  • 1.2 V 至 3.3 V 輸出電壓范圍，步長為 25 mV
  • 300 mA 輸出電流能力，具有短路和過流保護
• 非易失性存儲器 （NVM） 中的可配置電源時序控制：
  • 電源狀態之間的可配置上電和斷電序列
  • 數字輸出信號可以包含在電源序列中
  • 數字輸入信號可用于觸發電源序列轉換
  • 可配置的安全相關錯誤處理
• 32 kHz 晶體振蕩器，可選擇輸出緩沖 32 kHz 時鐘輸出
• 具有鬧鐘和定期喚醒機制的實時時鐘 （RTC）
• 一個 SPI 或兩個 I^2^C 控制接口 ，帶第二個 I^2^C接口專用于Q&A看門狗通信
• 套餐選項：
  • 間距為 0.5mm 的 8mm × 8mm 56 引腳 VQFNP

參數

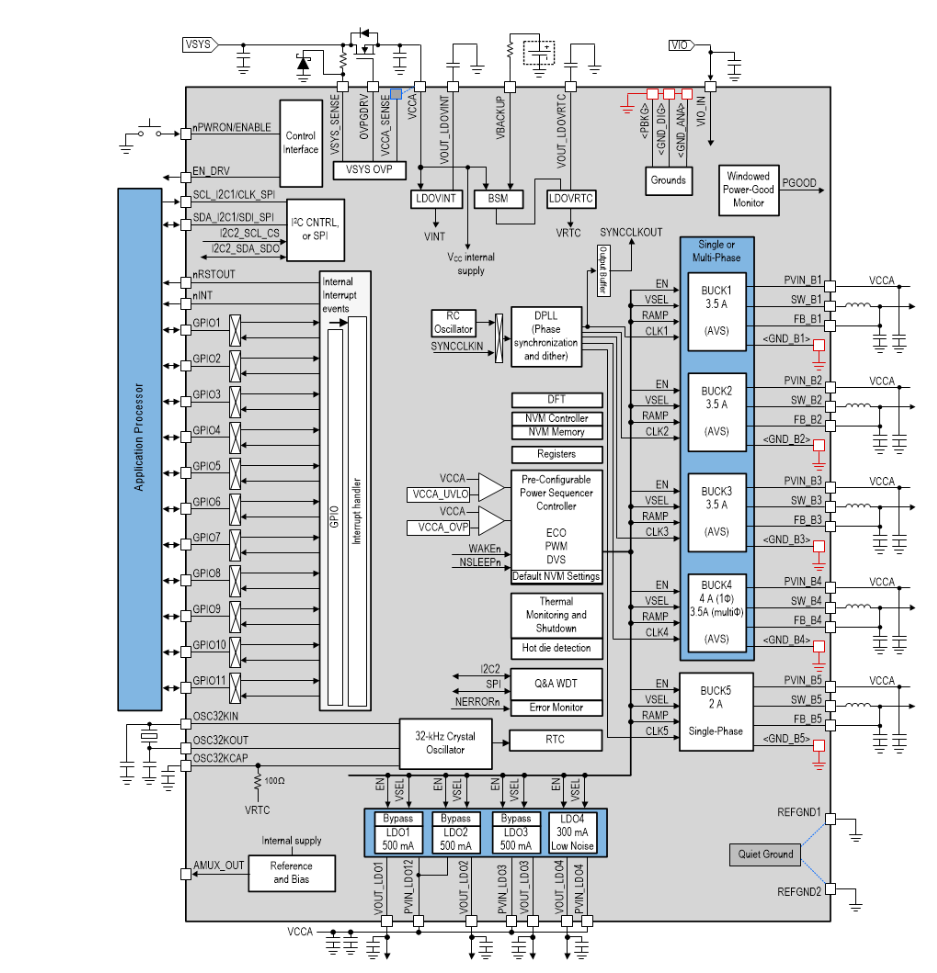

方框圖

1. 產品概述

• ?設備名稱?：TPS6594-Q1
• ?類型?：電源管理IC（PMIC）
• ?應用?：專為安全相關的汽車電子應用設計

2. 主要特性

• ?AEC-Q100認證?：滿足汽車級應用標準，操作溫度范圍-40°C至+125°C
• ?多相BUCK調節器?：5個可配置的BUCK調節器，其中4個支持多相配置，每相輸出電流可達3.5A；另1個BUCK調節器輸出電流為2A
• ?LDO調節器?：4個靈活的LDO調節器，每路輸出電流可達500mA，另有1個低噪聲LDO，輸出電流可達300mA
• ?功能安全?：符合功能安全要求，適用于安全關鍵型應用
• ?監控與保護功能?：包括過壓保護（OVP）、欠壓保護（UVP）、過流保護（OCP）、熱警告和熱關斷等
• ?I2C/SPI接口?：支持I2C和SPI通信接口，用于配置和監控
• ?看門狗定時器?：集成看門狗定時器，支持Q&A模式和觸發模式，監控MCU軟件鎖死情況
• ?RTC（實時時鐘）模塊?：集成32kHz晶體振蕩器，支持RTC功能
• ?多電源域管理?：支持多個電源域的管理，包括MCU、SoC等
• ?系統級電源管理?：通過SPMI接口實現多個PMIC之間的同步電源狀態管理

3. 應用領域

• ?汽車電子?：適用于需要高可靠性和功能安全的汽車電子系統，如動力總成控制、底盤控制、車身控制等

4. 功能描述

• ?多相BUCK調節器?：支持自動模式（PFM/PWM）和強制PWM模式，可根據負載情況自動調整工作模式，提高效率
• ?LDO調節器?：提供靈活的電壓輸出選項，支持旁路模式，可用作負載開關
• ?監控與保護功能?：實時監控電源狀態，提供多種保護功能，確保系統穩定運行
• ?RTC模塊?：提供精確的時間基準，支持日歷和鬧鐘功能
• ?看門狗定時器?：通過監控MCU的定期響應，防止軟件鎖死，提高系統可靠性
• ?SPMI接口?：實現多個PMIC之間的同步電源狀態管理，簡化系統設計

5. 文檔與支持

• ?設備支持?：提供詳細的用戶指南和應用信息，幫助用戶快速上手
• ?文檔更新通知?：用戶可通過TI官網訂閱文檔更新通知
• ?技術支持?：TI提供全面的技術支持，包括E2E?支持論壇等

6. 封裝與訂購信息

• ?封裝類型?：VQFNP（56），8.00mm × 8.00mm，0.5mm引腳間距
• ?訂購信息?：提供了多種訂購選項，具體信息請參考產品文件夾

7. 靜電放電（ESD）警告

• 在處理和安裝該集成電路時，應采取適當?shù)撵o電放電預防措施，以避免設備損壞

TPS6594-Q1是一款專為安全相關的汽車電子應用設計的電源管理IC，具有高集成度、多相BUCK調節器、靈活的LDO調節器、豐富的監控與保護功能、RTC模塊、看門狗定時器和SPMI接口等特點，適用于需要高可靠性和功能安全的汽車電子系統。
