TPS650352-Q1 器件是一款高度集成的電源管理 IC，適用于汽車攝像頭模塊。該器件結合了三個降壓轉換器和一個低壓差 （LDO） 穩壓器。BUCK1 降壓轉換器具有高達 18.3V 的輸入電壓范圍，用于連接同軸電纜供電 （PoC）。所有轉換器均在強制固定頻率 PWM 模式下工作。LDO 可提供 300mA 電流，并在 2.5V 至 5.5V 的輸入電壓范圍內工作。降壓轉換器和 LDO 具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

TPS650352-Q1 采用 22 引腳 WQFN 封裝（3.0mm × 3.5mm）。
*附件：TPS650352-Q1 汽車攝像頭 PMIC 數據表.pdf

特性

• 適用于汽車應用
• 系統能力高達 ASIL D 和 SIL 3
• 硬件完整性高達 ASIL B 和 SIL 2
• 高級診斷和保護
• 符合 AEC-Q100 1 級標準
  • -40°C 至 +125°C 環境工作溫度范圍
• 三個降壓轉換器：
  • BUCK1 VIN 范圍為 4.0V 至 18.3V
  • BUCK1 VOUT 范圍為 2.5V 至 4.0V
  • BUCK1 輸出電流高達 1500mA
  • BUCK2 和 BUCK3 VIN 范圍為 2.5V 至 5.5V
  • BUCK2 和 BUCK3 VOUT 范圍為 0.9V 至 1.9V
  • BUCK2 輸出電流高達 1200mA
  • BUCK3 輸出電流高達 1200mA
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.3MHz 強制固定開關頻率 PWM作
• 一個低壓差 （LDO） 穩壓器：
  • VIN 范圍為 2.5V 至 5.5V
  • VOUT 范圍為 1.8V 至 3.3V
  • 低噪聲和高 PSRR
  • 通過 I2C 可調輸出電壓
  • 高達 300mA 的輸出電流
• 3.0mm × 3.5mm 22 引腳 WQFN，帶可濕性側面

參數

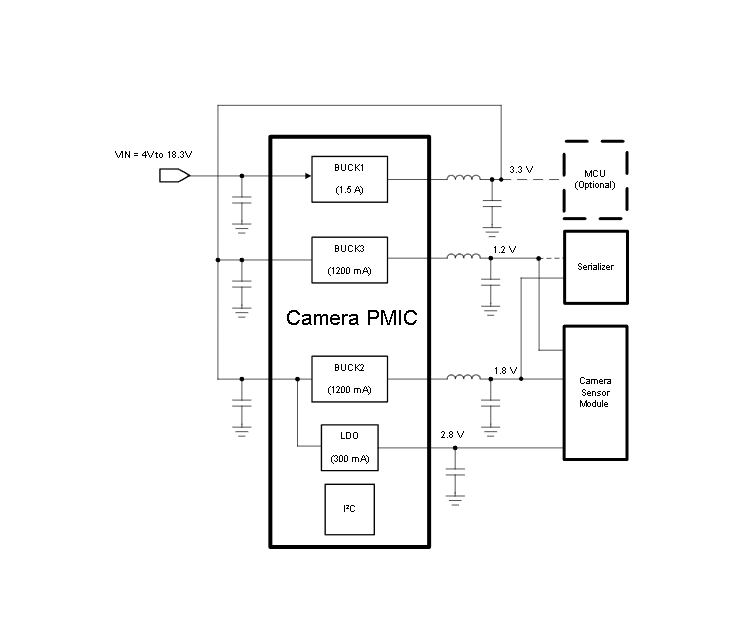

方框圖

一、產品概述

TPS650352-Q1是一款專為汽車攝像頭模塊設計的高度集成電源管理IC（PMIC）。該芯片通過AEC-Q100認證，適用于-40°C至+125°C的寬溫度范圍，具有先進的診斷和保護功能，系統性能力高達ASIL D和SIL 3，硬件完整性可達ASIL B和SIL 2。

二、主要特性

• ?輸入電壓范圍?：
  • BUCK1：4.0V至18.3V（適用于Power over Coax連接）
  • BUCK2和BUCK3：2.5V至5.5V
  • LDO：2.5V至5.5V
• ?輸出電壓范圍?：
  • BUCK1：2.5V至4.0V
  • BUCK2和BUCK3：0.9V至1.9V
  • LDO：1.8V至3.3V（可通過I2C調節）
• ?輸出電流?：
  • BUCK1：高達1500mA
  • BUCK2和BUCK3：高達1200mA
  • LDO：高達300mA
• ?轉換效率?：
  • 所有轉換器均支持2.3MHz固定頻率PWM操作，BUCK1支持高達18.3V的輸入電壓。
• ?封裝?：
  • 3.0mm × 3.5mm 22-pin WQFN封裝，帶濕側翼。
• ?其他特性?：
  • BUCK1支持高達18.3V的輸入電壓，適用于Power over Coax (PoC)應用。
  • 所有轉換器具有獨立的電壓輸入，提供最大的設計和排序靈活性。
  • LDO具有低噪聲和高電源抑制比（PSRR）。

三、應用領域

• ?汽車攝像頭模塊?：
  • 環視攝像頭模塊
  • 后視攝像頭模塊
  • 駕駛員監控攝像頭模塊
  • Power over Coax (POC)攝像頭模塊
  • 電子后視鏡模塊
  • 前視攝像頭模塊

四、文檔與支持

• ?數據手冊?：提供了詳細的技術規格、應用信息和封裝信息。
• ?更新通知?：用戶可以在TI網站上注冊以接收文檔更新的每周摘要。
• ?支持資源?：TI E2E支持論壇提供快速、經驗證的答案和設計幫助。
• ?靜電放電（ESD）警告?：處理該集成電路時需采取適當?shù)念A防措施，以避免ESD損壞。
