TPS65219-Q1 是一款電源管理 IC （PMIC），旨在為汽車應用中的各種 SoC 供電。該器件在 -40°C 至 +125°C 的環境溫度范圍內工作，使 PMIC 成為汽車應用的絕佳選擇。該器件包括 3 個同步降壓 DC-DC 轉換器和 4 個線性穩壓器。

DC-DC 轉換器能夠產生 1 個 3.5A 和 2 個 2 A 電流。根據開關模式配置，轉換器需要一個 470nH 的小電感、4.7μF 的輸入電容和每軌的最小 10μF 輸出電容。
*附件：tps65219-q1.pdf

其中兩個 LDO 在 0.6V 至 3.4V 的輸出電壓范圍內支持 400mA 的輸出電流。這些 LDO 支持旁路模式，充當負載開關，并允許在運行期間改變電壓。另外兩個 LDO 在 1.2V 至 3.3V 的輸出電壓范圍內支持 300mA 的輸出電流。這些 LDO 還支持負載開關模式。

I2C 接口、IO、GPIO 和多功能引腳 （MFP） 允許與各種 SoC 無縫連接。

特性

• 3 個降壓轉換器，開關頻率高達 2.3 MHz。
  • 1× VIN：2.5V – 5.5V;IOUT：3.5A;VOUT 0.6V – 3.4V
  • 2× VIN：2.5 V – 5.5 V;IOUT：2A;VOUT 0.6V – 3.4V
• 4 個線性穩壓器：
  • 2x VIN：1.5V – 5.5V;IOUT：400mA;VOUT：0.6V – 3.4V（可配置為負載開關和旁路模式，支持 SD 卡）
  • 2x VIN：2.2V – 5.5V;IOUT：300mA;VOUT：1.2V – 3.3V（可配置為負載開關）
• 所有三個降壓轉換器上的動態電壓調節
• 低 IQ/PFM、PWM 模式（準固定頻率）或固定頻率模式
• 可編程電源排序和默認電壓
• I2C 接口，支持 standard、fast-mode 和 fast-mode+
• 旨在支持具有 14+ 個電源軌的系統（采用多 PMIC 配置的 2× TPS65219-Q1 器件）
• 2 個 GPO、1 個 GPIO 和 3 個多功能引腳
• EEPROM 可編程性
• 功能安全能力

參數

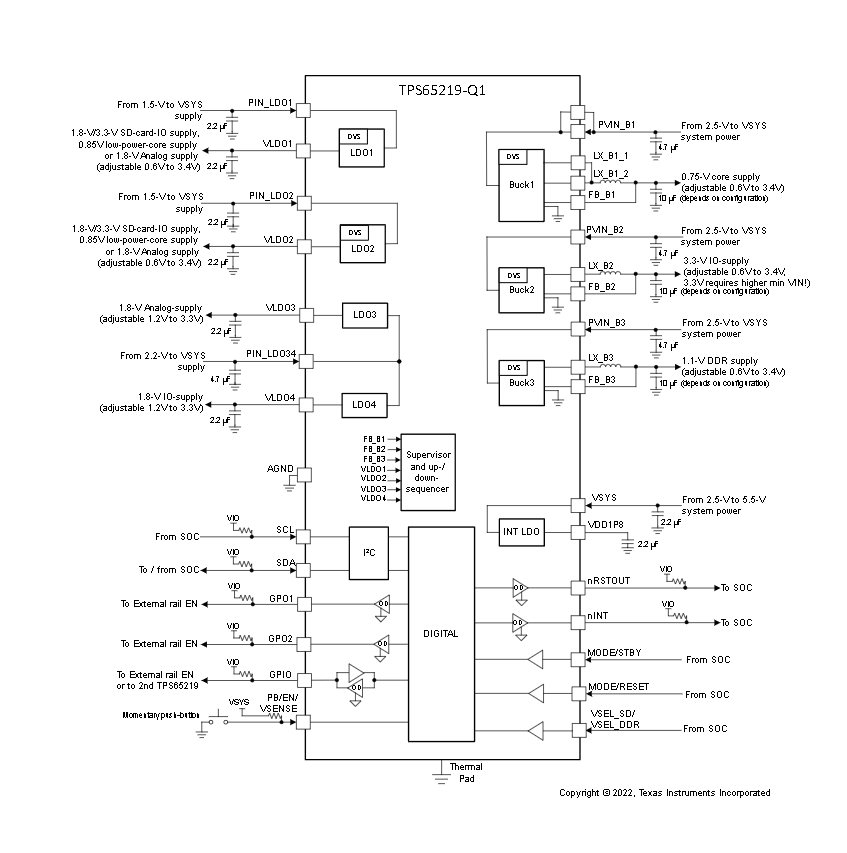

方框圖

1. 產品概述

TPS65219-Q1是一款專為汽車應用設計的集成電源管理IC（PMIC），旨在為廣泛的系統芯片（SoC）提供電源。該器件支持低至-40°C至+125°C的工作溫度范圍，使其非常適合汽車環境。

2. 主要特性

• ?三個同步降壓DC-DC轉換器?：
  • 每個轉換器支持高達3.5A（BUCK1）或2A（BUCK2/BUCK3）的負載電流。
  • 輸入電壓范圍：2.5V至5.5V。
  • 輸出電壓可編程范圍：0.6V至3.4V。
• ? 四個線性穩壓器（LDO） ?：
  • LDO1和LDO2支持高達400mA的輸出電流，輸出電壓范圍：0.6V至3.4V。
  • LDO3和LDO4支持高達300mA的輸出電流，輸出電壓范圍：1.2V至3.3V。
• ?動態電壓調節?：支持所有降壓轉換器。
• ?低IQ/PFM、PWM和固定頻率模式?：根據負載情況自動調整工作模式以優化效率。
• ?可編程電源排序和默認電壓?：允許用戶自定義電源軌的上電順序和默認電壓。
• ?I2C接口?：支持標準、快速和快速+模式，便于與主控制器通信。
• ?多PMIC配置?：支持通過GPIO引腳同步多個TPS65219-Q1設備。

3. 應用領域

• 低功耗汽車微處理器（MPU），如AM62x-Q1和AM64x-Q1。
• 車頭單元、數字儀表集群、車載信息娛樂系統。
• LiDAR處理器、DMS/OMS、eMirror和CMS。
• 汽車照明、汽車音頻放大器、動力總成系統。
• ISP和深度學習應用。

4. 封裝信息

• 封裝類型：32引腳QFN（濕側引腳）
• 封裝尺寸：5.00mm × 5.00mm

5. 技術規格

• ?絕對最大額定值?：包括輸入電壓、輸出電壓、結溫等。
• ?靜電放電（ESD）額定值?：符合AEC Q100標準。
• ?推薦操作條件?：詳細列出了輸入電壓、輸出電容、電感等參數的范圍。
• ?熱信息?：包括結到環境的熱阻等。
• ?系統控制閾值?：如VDD1P8電壓、VSYS上電復位（POR）和欠壓鎖定（UVLO）閾值等。
• ?BUCK和LDO轉換器的詳細性能參數?：包括輸出電壓精度、負載調節、線性調節、瞬態響應等。

6. 功能描述

• 提供了功能框圖、設備功能模式、故障處理、多PMIC操作、I2C接口、GPIO和多功能引腳的詳細描述。
• 支持電源好（POWER GOOD）信號、復位輸出（nRSTOUT）、欠壓監測、過流保護等功能。

7. 應用與實施

• 提供了典型應用電路、電源推薦、布局指導和設計注意事項。
• 強調了布局中電源路徑、地路徑、旁路電容和反饋電阻的放置對電源穩定性和EMI性能的重要性。

8. 支持文檔和資源

• 包括文檔更新通知、TI E2E支持論壇鏈接、商標信息、靜電放電警告等。

9. 修訂歷史

• 記錄了數據表的修訂歷史。

10. 機械、封裝和可訂購信息

• 提供了封裝類型、尺寸、材料以及可訂購選項的詳細信息。

TPS65219-Q1是一款功能強大、靈活可配置的電源管理IC，專為滿足汽車應用的高要求而設計。其集成度高、性能優越，適用于各種復雜的汽車電子系統。
