總述

在工業自動化、消費電子、汽車電子等領域，微處理器作為系統核心，其穩定運行依賴可靠的電源監控。據統計，65% 的系統故障源于電源異?！?a href="http://www.www27dydycom.cn/v/tag/204/" target="_blank">工業控制設備因電壓波動導致的停機頻率每月平均達3.2次，便攜式設備因電池管理不當造成的續航縮水普遍超過25%，汽車電子ECU因電源擾動引發的誤判率在復雜工況下高達18%。

1. 傳統監控方案的三大核心痛點
2. 極端電壓適應性不足：

當電壓低于2.5V時，多數芯片無法有效復位，這不僅導致電池設備續航縮水超過20%，還使得工業設備因電壓驟降引發的停機頻率平均每月達到3次。

1. 功能粗放化設計：

單一復位閾值（僅支持 3.3V/5V）和固定輸出形式，難以適配復雜系統架構，汽車電子ECU因電源擾動引發的誤判率在惡劣工況下高達15%。

1. 功耗與可靠性失衡：

靜態電流普遍超過200μA，這不僅導致便攜式設備續航被監控電路消耗超過30%，還因復位脈沖寬度不足（小于100ms），使得微處理器初始化不徹底。

1. CBM70X 系列：多場景電源監控專家

CBM705A, CBM706A, CBM707A, CBM708A系列微處理器監控電路適用于5V供電電源、電池電壓監控和微處理器運行。CBM706P、CBM706R、CBM706S、CBM706T和CBM708R、CBM708S、CBM708T系列微處理器監控電路適用于3V或3.3V電壓監控。

CBM70X系列產品內置有源監控電路，可在電源啟動、關閉及電壓不足時觸發復位輸出。這個復位輸出能夠在低至 1V 的供電電源下保持工作。該系列產品部分型號還提供獨立看門狗監控電路，若看門狗輸入在1.6秒內未觸發，則會激活相應功能。此外，還為電源故障警報、低電壓檢測或附加電源裝置提供 1.25V 的臨界值檢測器，還包括有效低電平防抖動的手動復位輸入。

CBM706R, CBM706S,和CBM706T產品復位閥值分別為2.63V, 2.93V, 3.08 V。CBM706P與CBM706R的復位閥值都是2.63 V。唯一不同的是CBM706P具有自動高復位輸出。CBM705A和CBM706A產品除監控電壓的復位閾值不同，其他與上述產品功能一致，復位閾值分別為4.65V和4.40V。

CBM708R/CBM708S/CBM708T/CBM707A和CBM708A提供類似CBM706R/ CBM706S/ CBM706T的功能，唯一不同的是不提供看門狗定時，除提供有效低電平復位輸出外還提供有效高電平復位輸出代替看門狗定時功能。

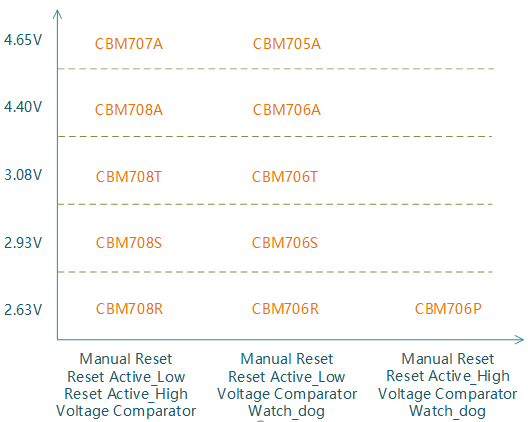

CBM70X系列產品選型

CBM705,CBM706,CBM707,CBM708產品優勢

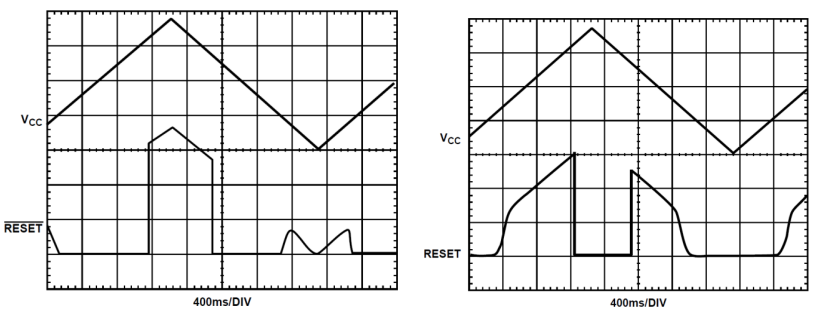

復位輸出電壓VS供電電壓

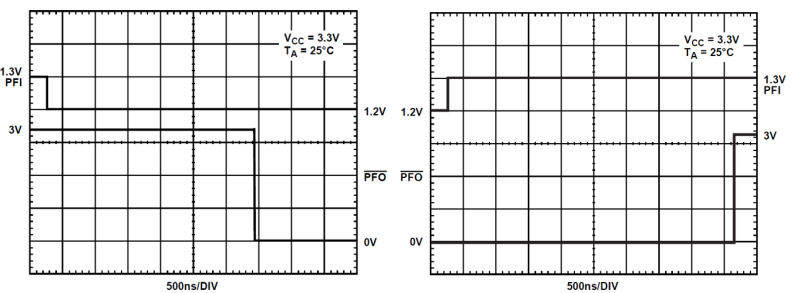

電源失效輸入（PFI）VS低電平有效響應時間

• 上電、掉電復位輸出：可在上電、關斷和掉電情況下產生復位輸出，確保系統在電源狀態變化時能夠及時響應。即使在 VCC 低至1V時，復位輸出仍然可以工作，保證了系統的穩定性和可靠性。
• 閾值檢測器：集成了 1.25V 的閾值檢測器，可發出電源故障警告、檢測低電池電量或監控附加電源，為用戶提供更多的電源狀態信息，便于及時采取措施。
• 看門狗監控功能：具備獨立的看門狗監控電路，如果看門狗輸入在 1.60 秒內未觸發，該電路會被激活。這一功能可以防止系統在出現故障時進入死循環或異常狀態，提高了系統的可靠性和安全性。
• 復位脈沖寬度合適：復位脈沖寬度設定為200毫秒，足以保證微處理器順利完成復位操作，從而避免復位時間不足引發的系統不穩定現象。
• 低功耗：靜態電流僅為 190μA，對于電池供電的設備或需要長時間運行的系統來說，有助于降低能耗，延長設備的續航時間。
• 兼容性好：是出眾的 CBM706P/R/S/T、CBM708R/S/T升級產品，對于已經使用這些產品的用戶來說，更換為CBM706產品可以更加方便地進行升級和替換。
• 去抖手動復位輸入：具備低電平有效且去抖的手動復位輸入（MR），便于用戶在必要時手動復位系統，從而提升了系統的靈活性和可操作性。

CBM705,CBM706,CBM707,CBM708產品特性

• VCC = 1V 時確保RESET有效
• 190 μA 靜態電流
• 精密電源電壓監控
• 4.65 V (CBM705A/CBM707A)
• 4.40 V (CBM706A/CBM708A)
• 2.63 V (CBM706P, CBM706R, CBM708R)
• 2.93 V (CBM706S, CBM708S)
• 3.08 V (CBM706T, CBM708T)
• 200 ms 復位脈沖寬度
• 防抖 TTL/CMOS 手動復位輸入（MR）
• 獨立看門狗定時器 (CBM705A/CBM706A)
• 1.6 秒超時(CBM705/CBM706A)
• 有效高電平復位輸出 (CBM707A/CBM708A)
• 電源故障或低電量警告的電壓監測
• CBM705A 到CBM708A更好地升級

三、CBM705,CBM706,CBM707,CBM708產品應用

工業控制：

• 設備監控與保護：工業自動化控制系統中，CBM70X系列可用于監測設備的電源狀態及微處理器的活動情況。當電源電壓出現異?；蛭⑻幚砥鞒霈F(xiàn)故障時，CBM70X系列能夠及時產生復位信號，確保設備的安全運行。例如，在工廠的生產線控制系統、數控機床等設備中，CBM70X系列可以防止因電源波動或微處理器故障導致的設備停機或誤操作。
• 電機驅動控制：對于工業電機驅動器，CBM70X系列可以監測電源電壓和電機的控制信號，提供過壓、欠壓和看門狗保護等功能，確保電機驅動系統的穩定運行。

通信設備：

• 網絡通信設備：在路由器、交換機等網絡通信設備中，CBM70X系列可監控電源電壓和微處理器的狀態，保障網絡通信的穩定性和可靠性。當設備出現電源故障或微處理器異常時，CBM70X系列能夠觸發復位操作，避免通信中斷或數據丟失。
• 無線通信模塊：對于無線通信模塊，如 Wi-Fi、藍牙模塊等，CBM70X系列可以提供電源監控和復位功能，確保模塊在電源不穩定或受到干擾時仍能正常工作。

消費電子：

• 家用電器：在智能家電中，如智能電視、冰箱、洗衣機等，CBM70X系列可用于監控電源和微控制器的運行狀態，提高產品的穩定性和可靠性。當家電出現電源故障或微控制器異常時，CBM70X系列可以自動復位，避免設備損壞或影響用戶的正常使用。
• 便攜式電子設備：對于便攜式電子設備，如筆記本電腦、平板電腦、智能手機等，CBM70X系列可以提供低功耗的電源監控和復位功能，延長設備的續航時間，并在必要時對系統進行復位，保證設備的正常運行。

汽車電子：

• 車載信息娛樂系統：在車載信息娛樂系統中，CBM70X系列可監控電源電壓和微處理器的狀態，確保系統的穩定運行。當車輛電源出現波動或微處理器出現故障時，CBM70X系列能夠及時復位系統，避免信息娛樂系統死機或出現其他故障。
• 汽車電子控制單元：對于汽車的各種電子控制單元（ECU），如發動機控制單元、車身控制單元等，CBM70X系列可以提供電源監控和復位功能，保障汽車電子系統的正常運行，提高汽車的安全性和可靠性。
