近年來，電力電子技術取得了重大進展。從電動汽車到可再生能源系統，逆變器在直流電轉換為交流電的過程中發揮著關鍵作用。傳統上，絕緣柵雙極晶體管(IGBT)等硅基功率器件因其可靠性和成熟的制造體系，長期主導著逆變器設計領域。

然而，碳化硅(SiC)和氮化鎵(GaN)等寬禁帶(WBG)功率器件的出現正在重塑行業格局。這些器件具有更高效率、更大功率密度、更快開關頻率和更優熱性能等優勢。

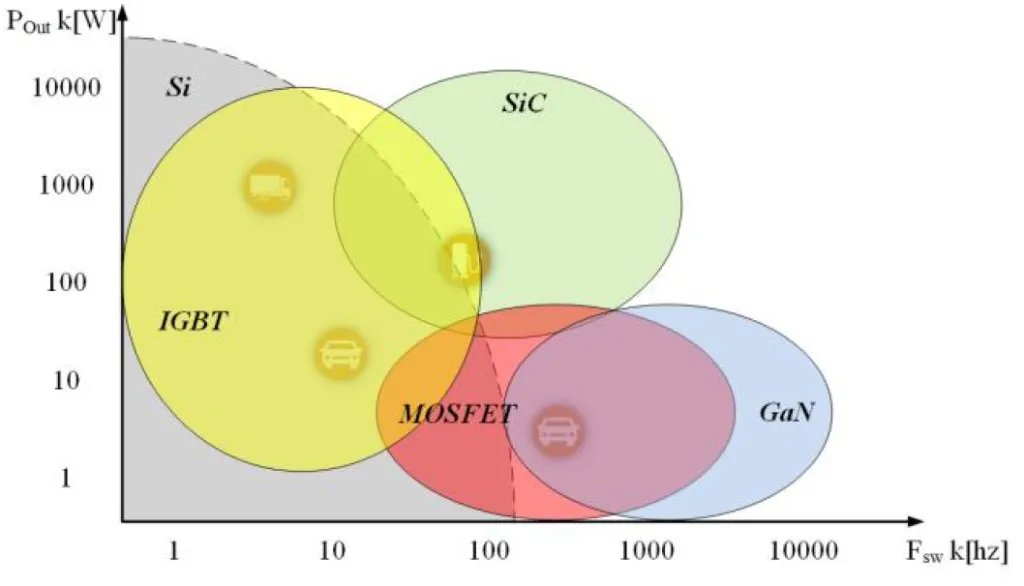

如圖1所示，硅基IGBT、硅基MOSFET、SiC和GaN半導體各自在特定輸出功率和工作頻率范圍內表現更優，同時存在性能重疊的應用場景。

本文將深入分析硅基與寬禁帶逆變器的技術差異，評估其優劣勢及適用領域。

逆變器工作原理

逆變器是通過電子電路將直流電(DC)轉換為交流電(AC)的裝置。通過功率器件的快速開關動作，生成近似電網和電機所需正弦波的階梯波形。本質上，逆變器在電池、太陽能板等直流電源與電機、電網等交流負載之間搭建了能量橋梁。

現代逆變器設計致力于最小化功率損耗、降低發熱，并確保不同負載條件下的高效運行。通常集成先進控制算法和電容、電感等無源元件以保證穩定可靠。

先進逆變器采用脈寬調制(PWM)等技術提升輸出質量，滿足敏感負載或電網標準要求。半導體材料選擇(硅/SiC/GaN)直接影響逆變器效率、尺寸和運行極限。

應用領域全景

逆變器廣泛應用于多個行業，不同場景對性能有特定要求：

? 電動汽車：牽引逆變器控制電池到電機的能量流動，直接影響能效和續航

? 光伏系統：將太陽能板產生的直流電轉換為適合并網或自用的交流電

? 工業驅動：通過變頻控制實現能效優化和運行柔性化

? 其他領域：不間斷電源(UPS)、航空航天電力系統、通信高頻電源等

硅基逆變器優劣分析

以IGBT和MOSFET為核心的硅基逆變器作為行業標準已數十年，其優勢包括：

? 高可靠性

? 成熟制造工藝

? 優異性價比

IGBT特別適合600V以上高壓應用，具有高載流能力和低導通損耗優勢。

但硅器件存在開關速度和熱管理瓶頸：

? IGBT開關頻率較低，在高速電機驅動等快速開關場景損耗較大

? 散熱需求導致冷卻系統笨重，增加整機體積和重量

寬禁帶逆變器技術突破

SiC和GaN器件帶來顯著性能提升：

SiC MOSFET相較硅基IGBT具有：

? 更低導通/開關損耗

? 更高工作電壓/溫度

特別適合電動汽車牽引逆變器、工業驅動等高功率場景

GaN器件則在高頻應用領域表現突出：

? 適用于消費電子、數據中心、電源等中低功率場景

? 目前主要應用于DC/DC轉換器和車載充電器

? 高開關頻率(du/dt值高)帶來顯著優勢

挑戰同樣存在：

? 成本高于硅基方案

? 設計需應對高速開關行為和電磁干擾(EMI)問題

隨著制造工藝進步和規模效應，成本壁壘有望逐步降低。

技術選型策略

最優選擇取決于具體應用需求：

高功率高效場景(如電動汽車、工業驅動、可再生能源)：

SiC逆變器憑借卓越能效和熱性能更具優勢

牽引逆變器創新方案

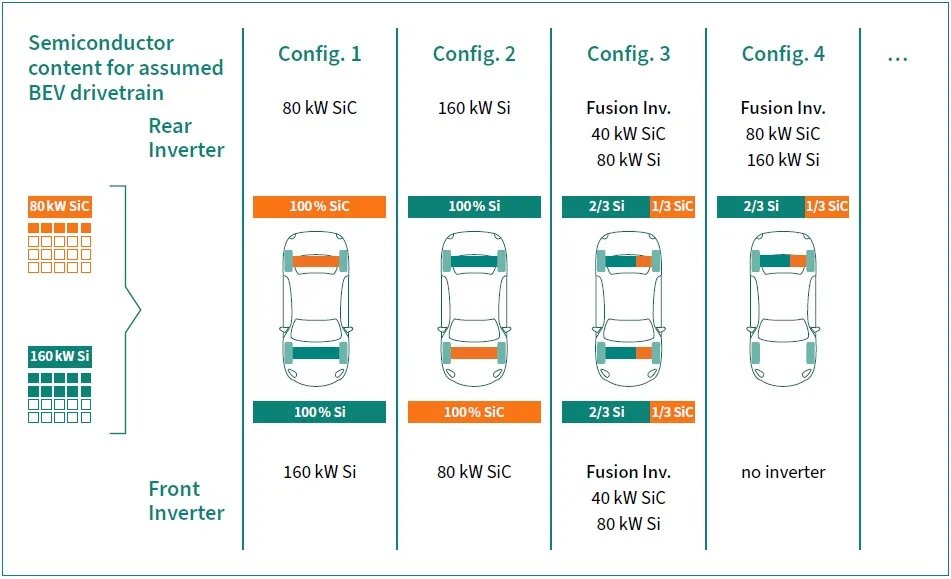

英飛凌HybridPACK? Drive G2 Fusion功率模塊創新融合硅與SiC技術，在性能與成本間取得最佳平衡。SiC器件具有更高熱導率、擊穿電壓和開關速度，雖成本較高但能效突出。該方案可減少單車SiC用量，在保持性能同時降低系統總成本(圖2)。

特斯拉2018年推出的Model 3率先采用STMicroelectronics的SiC MOSFET逆變器設計，重量(4.8kg)僅為硅基IGBT方案的1/2-1/3，效率達97%。

安森美提供EliteSiC和VE-Trac兩大產品系列：

? EliteSiC功率模塊提供裸片、凝膠封裝、轉移成型等多種選項

? 相較IGBT方案，在兼容封裝下實現更高性能、效率及功率密度

? VE-Trac系列為車規級IGBT功率模塊

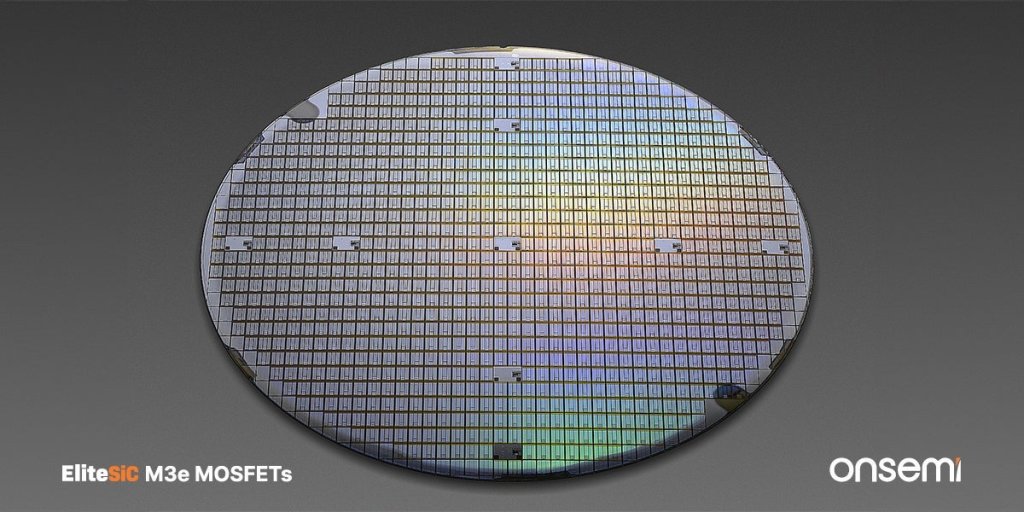

新一代EliteSiC M3e MOSFET采用平面技術：

? 導通損耗降低30%

? 關斷損耗減少50%

? 相同封裝輸出功率提升約20%

? 固定功率下可減少20%SiC用量

光伏逆變器關鍵技術

光伏逆變器在太陽能系統中承擔核心能量轉換功能，其工作流程包含：

1. DC/DC轉換階段：MPPT算法動態調整電壓實現最大功率點跟蹤

2. DC/AC轉換階段：將優化后的直流電轉換為交流電

IGBT憑借高耐壓和大電流處理能力成為主流選擇，兼具：

? 高速開關特性

? 低導通損耗

硅基MOSFET則更多用于小功率場景：

? 快速開關速度

? 低柵極驅動功耗

SiC/GaN器件帶來革新性優勢：

? 降低功率損耗

? 提升效率

? 簡化散熱設計

? 減少無源元件用量

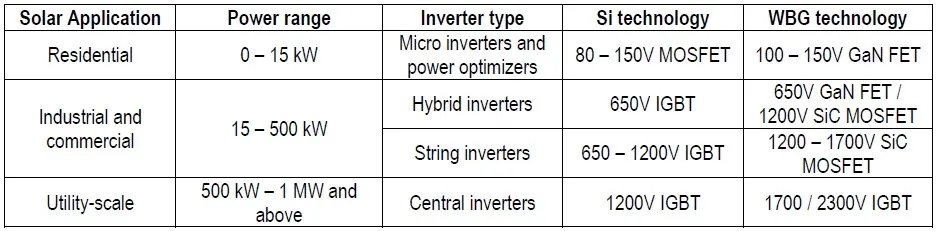

表1總結了不同太陽能應用中的器件選擇：

GaN器件(如EPC2215)特別適合：

? 微型逆變器初級電路

? 獨立MPPT/優化器系統

? 儲能系統多電平拓?fù)?/p>

這款200V/162A/8mΩ eGaN FET采用雙面冷卻技術，顯著提升高功率密度設計中的散熱性能。

微型與組串式逆變器正朝雙向設計發展，以支持儲能系統(BESS)：

? 實現更高功率密度

? 采用更小型化無源元件

德州儀器LMG2100R044(100V集成GaN半橋)和LMG3100R017(100V集成GaN功率級)通過內置驅動器和保護電路簡化系統集成。

技術演進展望

從硅基到寬禁帶器件的轉型標志著逆變器技術的重大飛躍。雖然硅基方案在成本敏感場景仍具優勢，但寬禁帶器件在高性能需求領域日益受到青睞。隨著SiC/GaN技術成熟和成本下降，其應用范圍將持續擴大，推動電力電子技術向更高能效和可持續性發展。
