THS6212 是一款具有電流反饋架構的差分線路驅動器放大器。該器件專用于寬帶電力線通信 (PLC) 線路驅動器應用，運行速度飛快，足以支持 14.5dBm 線路功率的傳輸（在最高 30MHz 的頻率下）。

數據手冊：*附件：THS6212 高速差分寬帶、PLC-HPLC、線路驅動器放大器技術手冊.pdf

THS6212 采用獨特架構，在更大限度降低靜態電流的同時仍能實現超高線性度。滿偏置條件下的差分失真在 1MHz 時為 –86dBc，在 10MHz 時降至僅 –71dBc。這款放大器具有多種固定偏置設置，對于無需放大器發揮全部性能的線路驅動器而言，可顯著節能。此外，還可以通過可調電流引腳 (IADJ) 進一步降低偏置電流，從而實現更為出色的靈活性與節能效果。

49VPP（100Ω 差分負載）的寬輸出擺幅搭配 28V 電源以及超過 650mA 的電流驅動能力（25Ω 負載），使得該器件擁有較寬的動態余量，能夠?qū)⑹д嫦拗圃诒M可能低的水平。

THS6212 采用 24 引腳 VQFN 封裝。

特性
? 低功耗：
– 滿偏置模式：23mA
– 中偏置模式：17.5mA
– 低偏置模式：11.9mA
– 低功耗關斷模式
– IADJ 引腳，用于調節偏置電流
? 低噪聲：
– 電壓噪聲：2.5nV/√Hz
– 反相電流噪聲：18pA/√Hz
– 同相電流噪聲：1.4pA/√Hz
? 低失真：
– –86dBc HD2（1MHz，100Ω差分負載）
– –101dBc HD3（1MHz，100Ω 差分負載）
? 高輸出電流：> 665mA（25Ω 負載）
? 寬輸出擺幅：
– 49VPP（28V，100Ω 差分負載）
? 高帶寬：205MHz (GDIFF = 10V/V)
? PSRR：在 1MHz 頻率下提供 >55dB 的良好隔離
? 寬電源電壓范圍：10V 至 28V
? 過熱保護：175°C（典型值）
? 具有集成共模緩沖器的替代器件：THS6222

引腳功能和配置

典型特性

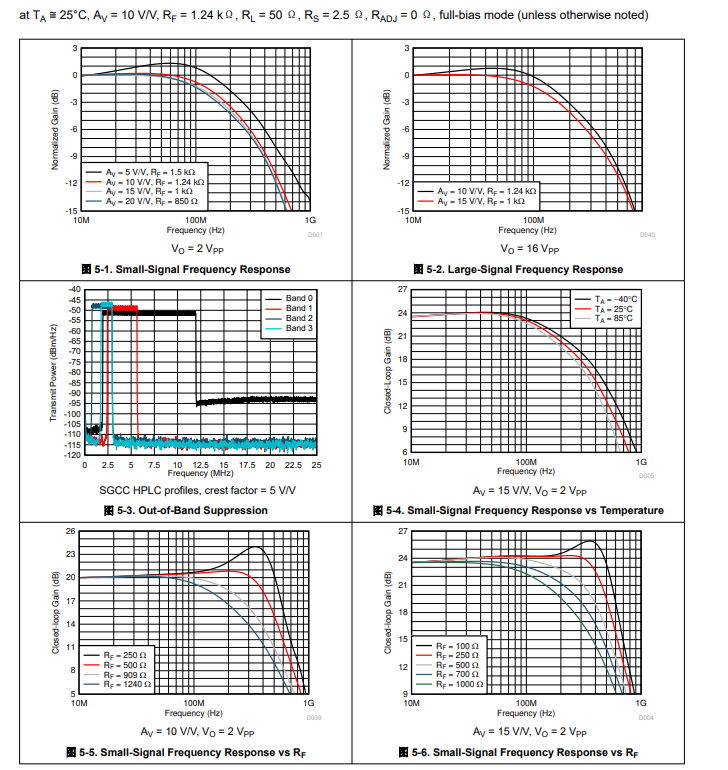

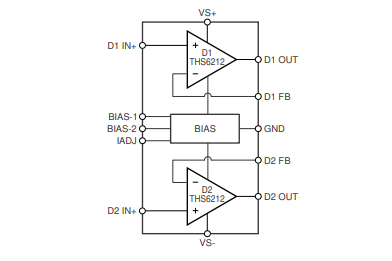

功能方框圖

應用
? 高電壓、高電流驅動
? 寬帶電力線通信
