THS6222 是一款具有電流反饋架構的差分線路驅動器放大器，該器件使用德州儀器 (TI) 專有的高速硅鍺 (SiGe) 工藝制造。該器件專用于在驅動重線路負載時需要高線性度的寬帶、高速、電力線通信（HPLC、IEEE 1901.1）線路驅動器應用。THS6222 支持 PLC 標準，包括 G3、PRIME、ISO 15118 (HPGP)、G.hn 和 PRIME BPL。通用調制方案：OOK、FSK、OFDM。

數據手冊：*附件：THS6222 具有共模緩沖器的差分寬帶PLC和HPLC線路驅動器技術手冊.pdf

THS6222 的獨特架構可以盡可能降低靜態電流，同時提供極高的線性度。該放大器具有可調的電流引腳 (IADJ)，可設定多種偏置模式的額定電流消耗，從而提供更佳的節能效果，而無需發揮放大器的全部性能。關斷偏置模式能夠在時分多路復用 (TDM) 系統中進一步降低接收模式下的功耗，同時保持高輸出阻抗。集成式 1/2 Vs 共模緩沖器不需要外部元件，從而降低了系統成本并節省了布板空間。

57VPP（100Ω 負載）的寬輸出擺幅搭配 32V 電源以及超過 650mA 的電流驅動（25Ω 負載），可提供低失真的寬帶動態范圍。

THS6222 采用 16 引腳和 24 引腳 VQFN 封裝（帶有外露散熱焊盤），額定工作溫度范圍為 -40°C 至 +85°C。

特性
? 電源電壓范圍 (VS)：8V 至 32V
? 集成 1/2 Vs 共模緩沖器
? 大信號帶寬：195MHz (VO = 16VPP)
? 壓擺率（16V 階躍）：5500V/μs
? 低失真（VS = 12V，50Ω 負載）：
– HD2： –80dBc (1MHz)
– HD3：–90dBc (1MHz)
? 輸出電流：338mA（VS = 12V，25Ω 負載）
? 寬輸出擺幅 (VS = 12V)：
– 19.4VPP（100Ω 負載）
– 18.6VPP（50Ω 負載）
? 可調功耗模式：
– 滿偏置模式：19.5mA
– 中偏置模式：15mA
– 低偏置模式：10.4mA
– 低功耗關斷模式
– IADJ 引腳，用于調節偏置電流
? 集成式過熱保護
? 升級至 THS6212 以實現高性能

引腳功能和配置

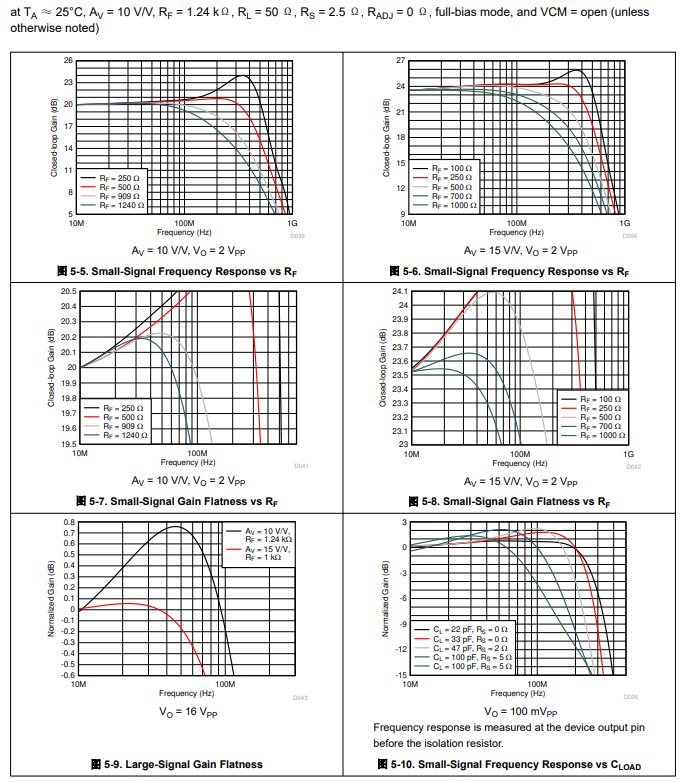

典型特性

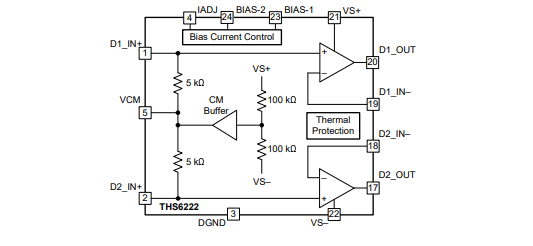

功能方框圖

典型應用

THS6222提供了寬帶電流反饋運算放大器的卓越交流性能線性高功率輸出級。低輸出凈空要求和高輸出電流驅動能力使THS6222成為12V PLC應用的絕佳選擇。與電壓反饋運算放大器相比，電流反饋運算放大器（如THS6222）的主要優點是交流性能（寬

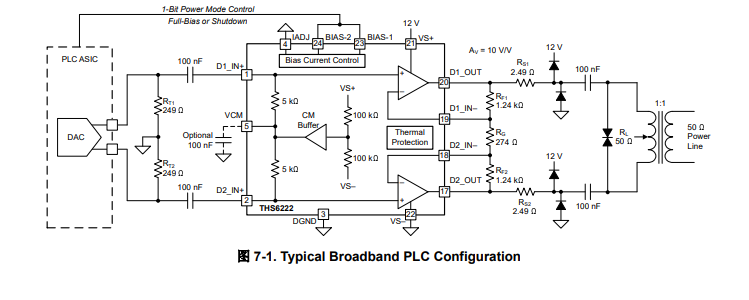

失真）相對獨立于信號增益。圖7-1顯示了一個典型的交流耦合寬帶PLCPLC專用電流輸出數模轉換器（DAC）的應用電路集成電路（ASIC）驅動THS6222的輸入。盡管圖7-1顯示了THS6222與電流輸出DAC，THS6222可以通過使用大量較大的終端電阻器RT1和RT2。

應用
? SGCC HPLC 線路驅動器，IEEE 1901.1
? PLC 標準：G.hn、PRIME BPL、G3、PRIME
? HomePlug GreenPHY (HPGP)、ISO 15118
? 智能電表
? 數據集中器
? 電力線通信網關
? 家庭網絡 PLC
? 差分 DSL 線路驅動器
