TPS6508700 器件是一款單芯片電源管理 IC （PMIC），專為 AMD? 系列 17h 型號 10h-1Fh 處理器而設計，適用于筆記本電腦和一體機臺式機。TPS6508700 器件提供 5.6V 至 21V 的輸入范圍，可用于廣泛的應用。該器件非常適合使用 2S、3S 或 4S 鋰離子電池組的 NVDC 和非 NVDC 電源架構。D-CAP2? 和 DCS-Control? 高頻穩壓器使用小型電感器和電容器來實現小尺寸解決方案。D-CAP2 和 DCS 控制拓?fù)渚哂谐錾乃矐B(tài)響應性能，非常適合具有快速負載切換的處理器內核和系統內存軌。I2C 接口允許通過嵌入式控制器 （EC） 或片上系統 （SoC） 進行簡單控制。PMIC 采用 8mm × 8mm 單排 VQFN 封裝，帶有導熱墊，具有良好的散熱效果，易于電路板布線。
*附件：tps6508700.pdf

特性

• 5.6V 至 21V 的寬 VIN 范圍
• 三個具有 D-CAP2? 拓?fù)浣Y(jié)構的可變輸出電壓同步降壓控制器
  • 使用具有可選電流限制的外部 FET 的可擴展輸出電流
  • 用于 BUCK2 和 BUCK6 的 I2C 動態電壓調節 （DVS） 控制，用于 BUCK1 的外部反饋
• 三個可變輸出電壓同步降壓轉換器，具有 DCS 控制?拓?fù)浜?I2C DVS 功能
  • VIN 范圍為 4.5V 至 5.5V
  • VOUT 范圍為 0.425V 至 3.575V
  • 高達 3A 的輸出電流
• 三個具有可調輸出電壓的 LDO 穩壓器
  • LDOA1：1.35V 至 3.3V 的 I2C 可選輸出電壓，輸出電流高達 200mA
  • LDOA2 和 LDOA3：0.7V 至 1.5V 的 I2C 可選輸出電壓，輸出電流高達 600mA
• 以 BUCK6 作為輸入電壓的 LDO
• 三個負載開關，帶轉換速率控制
  • 高達 300mA 的輸出電流，壓降小于標稱輸入電壓的 1.5%
  • RDSON < 96mΩ（1.8V 輸入電壓）
• 5V 固定輸出電壓 LDO （LDO5）
  • 用于 SMPS 柵極驅動器和 LDOA1 的電源
  • 自動切換到 5V 降壓以實現更高的效率
• 通過工廠 OTP 編程實現內置排序
  • CTL1、CTL4 和 CTL5 用于 G3'、G3、S5 和 S0 狀態選擇
  • 用于PG_S0和PG_S5的 GPO1 和 GPO2
  • 漏極開路中斷輸出引腳
• I2C 接口支持：
  • 標準模式 （100kHz）
  • 快速模式 （400kHz）
  • 快速模式加 （1MHz）

參數

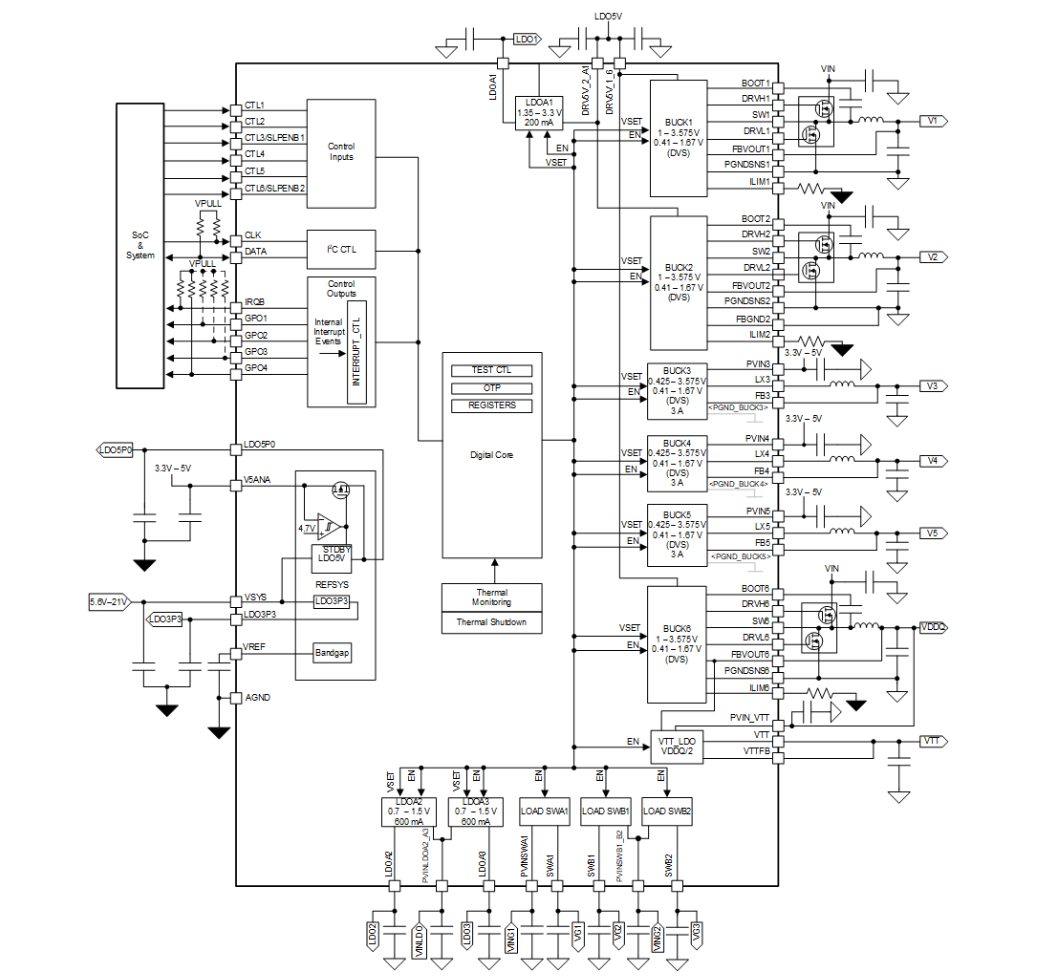

方框圖

1. 概述

TPS6508700是一款專為AMD? Family 17h Models 10h-1Fh處理器設計的電源管理集成電路（PMIC）。它集成了多種電壓調節器，包括步降控制器、同步步降轉換器、低壓差線性穩壓器（LDO）和負載開關，適用于筆記本電腦、一體機桌面等應用。

2. 主要特性

• ?寬輸入電壓范圍?：支持5.6V至21V的輸入電壓，適用于多種電源架構。
• ?多電壓調節器?：
  • 三個步降控制器（BUCK1, BUCK2, BUCK6），支持D-CAP2?拓?fù)浣Y(jié)構，具有可擴展的輸出電流。
  • 三個同步步降轉換器（BUCK3, BUCK4, BUCK5），支持DCS-Control?拓?fù)浣Y(jié)構，最高輸出電流可達3A。
  • 三個LDO調節器（LDOA1, LDOA2, LDOA3），具有可調輸出電壓，最高可達600mA。
  • 三個負載開關（SWA1, SWB1, SWB2），支持高達300mA的輸出電流。
• ?I2C接口?：支持標準模式（100kHz）、快速模式（400kHz）和高速模式（1MHz），方便配置和控制。
• ? 動態電壓縮放（DVS） ?：支持BUCK2和BUCK6的I2C動態電壓縮放，提高系統效率。
• ?內置保護功能?：包括過流保護、過壓保護、熱關斷等，確保系統穩定運行。

3. 應用

• 適用于2S、3S或4S Li-Ion電池供電的產品，如平板電腦、超極本、筆記本電腦等。
• 也適用于墻電供電的設計，特別是12V供電環境。

4. 封裝與尺寸

• 采用8mm × 8mm的VQFN封裝，帶有熱焊盤，有利于熱散耗和板路布局。

5. 電氣特性

• 各電壓調節器具有詳細的電氣參數，包括輸出電壓范圍、輸出電流、效率、線性調整率、負載調整率等。
• 提供了詳細的開關特性，如啟動時間、上升時間、下降時間等。

6. 功能模塊

• ?BUCK控制器?：采用D-CAP2控制方案，優化瞬態響應，支持自動PWM和強制PWM模式。
• ?同步步降轉換器?：采用獨特的滯回PWM控制器方案，具有優秀的AC負載瞬態調節能力。
• ?LDO調節器?：提供穩定的輸出電壓，具有低噪聲、低功耗的特點。
• ?負載開關?：具有可編程的軟啟動時間、過流保護等功能，支持快速負載切換。

7. 布局與熱管理

• 提供了詳細的布局指南和布局示例，幫助設計者優化PCB布局，減少干擾和熱問題。
• 強調了輸入和輸出電容、電感的選擇和布局要求，以確保電源穩定性。

8. 編程與寄存器

• 通過I2C接口對PMIC進行編程和控制，提供了豐富的寄存器配置選項。
• 寄存器包括設備ID、中斷狀態、電源狀態、控制寄存器等，方便用戶根據需要進行配置。

9. 文檔與支持

• 提供了詳細的數據手冊和應用指南，涵蓋了功能描述、電氣特性、應用電路、布局指南等內容。
• 用戶可通過TI的官方網站獲取相關技術支持和文檔更新通知。

10. 注意事項

• 在使用過程中需遵守靜電放電（ESD）預防措施，避免損壞芯片。
• 在進行電源設計時，需考慮輸入電壓的穩定性、輸出電容的ESR和ESL特性、以及熱管理等因素，以確保電源系統的穩定性和可靠性。
