TPS659038-Q1 和 TPS659039-Q1 器件是面向汽車應用的集成電源管理集成電路 （PMIC）。該器件提供 7 個可配置的降壓轉換器，輸出電流高達 6 A，用于存儲器、處理器內核、輸入-輸出 （I/O） 或 LDO 的預調節。其中一個可配置的降壓轉換器可以與另一個 3A 穩壓器結合使用，以實現高達 9A 的輸出電流。所有降壓轉換器都可以與 1.7 Mhz 至 2.7 MHz 之間的外部時鐘源或 2.2 MHz 的內部回退時鐘同步。TPS659038-Q1 器件包含 11 個 LDO 穩壓器，而 TPS659039-Q1 器件包含 6 個供外部使用的 LDO 穩壓器。這些 LDO 穩壓器可由系統電源或預穩壓電源供電。上電和斷電控制器是可配置的，并支持任何上電和斷電序列（基于 OTP）。TPS659038-Q1 和 TPS659039-Q1 器件包括一個 32kHz RC 振蕩器，用于在上電和斷電期間對所有資源進行排序。在需要快速啟動的情況下，還包括一個 16 MHz 晶體振蕩器，以快速為系統生成穩定的 32 kHz。所有 LDO 和 SMPS 轉換器均可由 SPI 或 I 控制^2^C 接口，或通過電源請求信號。此外，電壓調節寄存器允許通過 SPI、I 將 SMPS 轉換到不同的電壓^2^C 或屋頂和地板控制。每個封裝中的一個專用引腳可以配置為上電序列的一部分，以控制外部資源。提供通用輸入輸出 （GPIO） 功能，并且可以在上電序列中配置兩個 GPIO 以控制外部資源。電源請求信號使能電源模式控制，以實現電源優化。該器件包括一個通用 （GP） Σ-Δ 模數轉換器 （ADC），具有三個外部輸入通道。TPS659038-Q1 和 TPS659039-Q1 器件采用 13 焊球× 13 焊球 nFBGA 封裝，間距為 0.8 mm。
*附件：tps659038-q1.pdf

特性

• 適用于汽車應用
  • 符合 AEC-Q100 標準，結果如下：
    • 溫度等級 3：–40°C 至 85°C
    • ESD 分類：
      • HBM 2 級
      • CDM C3 級
    • 閂鎖效應分類：
      • I 級 IIB 級^2^C 和 SPI 端子
      • IIA 級，用于所有其他端子
• 7 個降壓型開關電源 （SMPS） 穩壓器：
  • 一個 0.7V 至 1.65V/6A（10mV 步長）
    • 具有數字電壓調節 （DVS） 控制的雙相配置
  • 一個 0.7 至 1.65 V/4 A（10 mV 步長）
    • 具有 DVS 控制的雙相配置
  • 一個 0.7 至 3.3 V/3 A（10 或 20 mV 步長）
    • 單相配置
    • 該穩壓器可與 6 A 組合使用，形成一個 9 A 三相穩壓器（DVS 控制）
  • 兩個 0.7 至 3.3 V/2 A（10 或 20 mV 步長）
    • 單相配置
    • 一個帶 DVS 控制的穩壓器，也可配置為 3A 穩壓器
  • 兩個 0.7 至 3.3 V/1 A（10 或 20 mV 步長）
    • 單相配置
    • 一個帶 DVS 控制的穩壓器
  • 除 1A SMPS 穩壓器外的所有穩壓器均采用輸出電流測量
  • 雙相和三相穩壓器中的差分遙感 （輸出和接地）
  • 硬件和軟件控制的 ECO 模式?高達 5mA，靜態電流為 15μA
  • 短路保護
  • 電源正常指示（電壓和過流指示）
  • 用于浪涌電流限制的內部軟起動
  • 能夠?qū)?SMPS 與外部時鐘或內部回退時鐘同步，并實現相位同步
• 11 個通用低壓差 （LDO） 穩壓器（50mV 步長）：
  • 4 個 0.9 至 3.3 V/300 mA 電源，帶預穩壓電源
  • 4 個 0.9 至 3.3 V/200 mA 的預穩壓電源
  • 一個 0.9 至 3.3 V/50 mA 電源，帶預穩壓電源
  • 一個 100mA USB LDO
  • 一個低噪聲 LDO，0.9 至 3.3 V，電流高達 100 mA（低噪聲性能高達 50 mA）
  • 兩個額外的 LDO，供 PMU 內部使用
  • 短路保護
• 時鐘管理 16MHz 晶體振蕩器和 32kHz RC 振蕩器
  • 一個緩沖 32kHz 輸出
• 具有鬧鐘喚醒機制的實時時鐘 （RTC）
• 12 位 Σ-Δ 通用模數轉換器 （GPADC），具有 3 個外部輸入通道和 6 個內部通道，用于自我監控
• 熱監控
  • 高溫警告
  • 熱關斷
• 控制
  • 可配置的上電和斷電序列（一次性可編程 [OTP]）
  • SLEEP 和 ACTIVE 狀態之間的可配置序列（OTP 可編程）
  • 一個專用數字輸出信號 （REGEN），可包含在啟動序列中
  • 三個數字輸出信號與 GPIO 多路復用，可包含在啟動序列中
  • 可選控制界面
    • 一個串行外設接口 （SPI），用于資源配置和 DVS 控制
    • 二 I^2^C 接口。一個專用于 DVS 控制，一個通用 I^2^用于資源配置和 DVS 控制的 C 接口
• 欠壓鎖定
• 系統電壓范圍為 3.135 至 5.25 V
• 套餐選項
  • 12mm × 12mm 169 引腳 nFBGA，焊球間距為 0.8mm

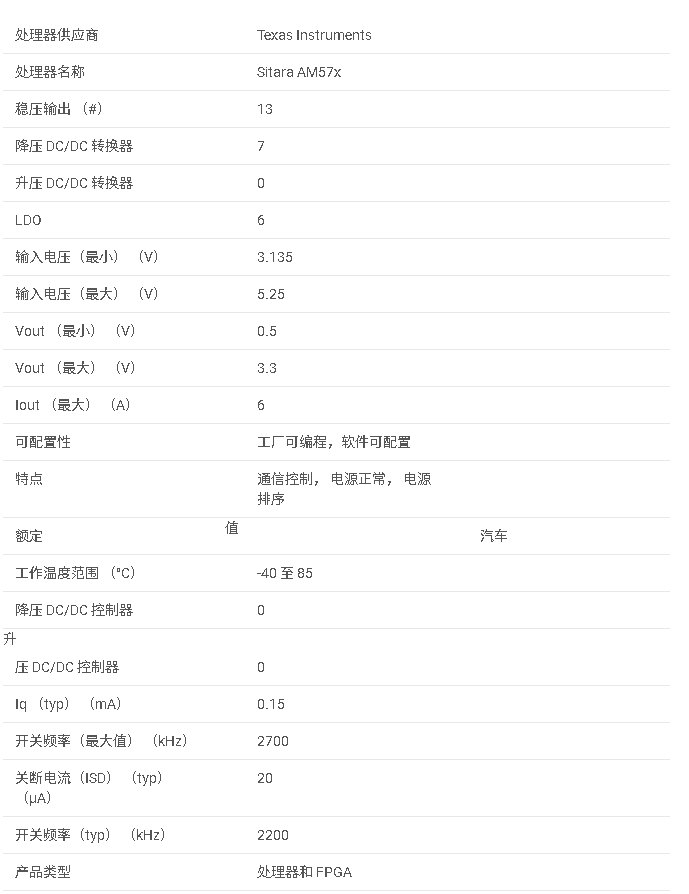

參數

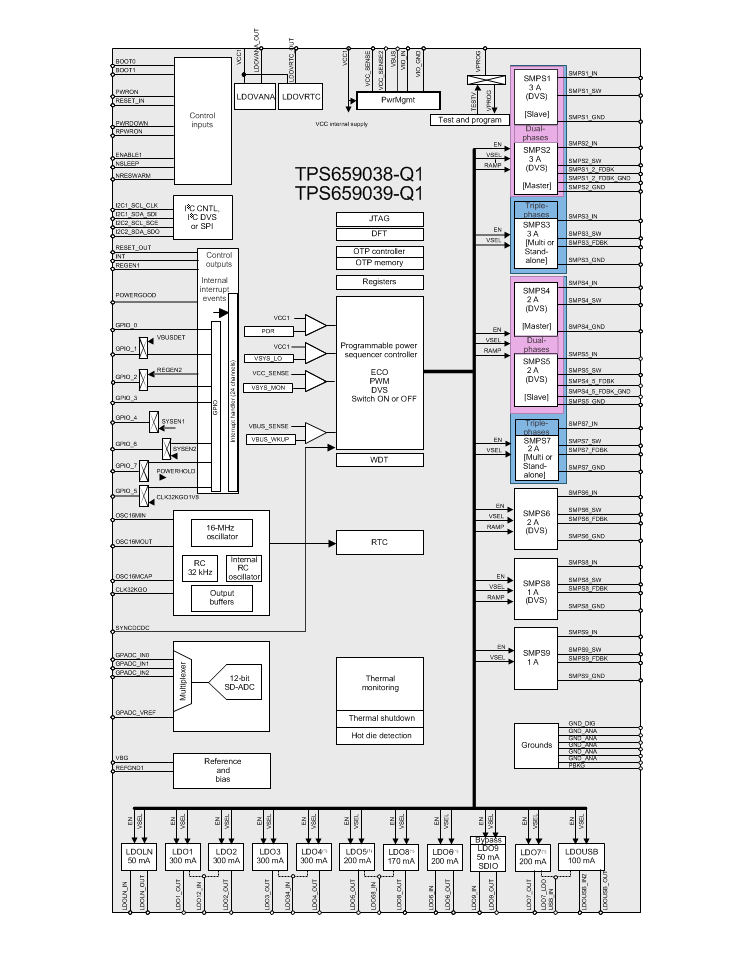

方框圖

1. 概述

TPS659038-Q1 是一款集成電源管理集成電路（PMIC），專為汽車應用設計。該器件提供七個可配置的降壓轉換器（SMPS），支持高達9A的輸出電流，并具有十一個低壓差線性穩壓器（LDO）。TPS659038-Q1 還集成了實時時鐘（RTC）、12位Sigma-Delta模數轉換器（GPADC）、熱監測和多個通用輸入輸出（GPIO）等功能。

2. 主要特點

• ?七個SMPS?：支持0.7V至3.3V的輸出電壓范圍，單個轉換器輸出電流可達6A，多相組合可達9A。
• ?十一個LDO?：輸出電壓范圍0.9V至3.3V，提供多種電流輸出選項。
• ?RTC與GPADC?：集成32kHz RC振蕩器，12位Sigma-Delta GPADC，具有三個外部輸入通道。
• ?熱監測與保護?：具有熱關斷和熱警告功能，保護器件免受過熱損壞。
• ?靈活的控制接口?：提供兩個I2C接口或一個SPI接口，用于配置和控制器件。
• ?可編程電源序列器?：支持復雜的電源上電和下電序列。

3. 功能框圖

數據手冊中提供了詳細的功能框圖，展示了TPS659038-Q1的內部結構和主要功能模塊之間的連接關系。

4. 引腳配置與功能

TPS659038-Q1采用169引腳nFBGA封裝，數據手冊中詳細列出了每個引腳的編號、名稱、功能和可用性。

5. 電氣特性

• ?絕對最大額定值?：包括電源電壓、輸入電流、結溫等關鍵參數的最大允許值。
• ?推薦工作條件?：詳細列出了電源電壓、輸入/輸出電流、溫度等參數的正常工作范圍。
• ?電氣特性表?：提供了詳細的電氣性能參數，如輸出電壓精度、負載調節率、線性調節率、效率等。

6. 應用信息

• ?典型應用?：數據手冊中提供了TPS659038-Q1在汽車信息娛樂系統和數字儀表板中的典型應用電路。
• ?設計指南?：包括設計要求、詳細設計步驟、應用性能曲線等，幫助用戶實現最佳性能。

7. 布局指南

• ?布局原則?：提供了PCB布局和布線的一般原則，以確保最佳性能和可靠性。
• ?布局示例?：通過實例展示了如何在實際設計中應用這些原則。

8. 封裝與訂購信息

• ?封裝類型?：169引腳nFBGA封裝，球間距為0.8mm。
• ?訂購信息?：提供了不同批次和包裝數量的訂購選項。

9. 文檔支持

• ?相關文檔?：列出了與TPS659038-Q1相關的技術文檔、用戶指南和應用報告。
• ?社區資源?：提供了TI社區資源的鏈接，方便用戶獲取更多幫助和支持。

10. 注意事項

• ?靜電放電保護?：提醒用戶在處理集成電路時采取適當?shù)撵o電放電保護措施。
• ?商標信息?：列出了數據手冊中使用的商標和版權信息。
• ?安全警告?：提供了關于操作和使用TPS659038-Q1時的安全警告和注意事項。
