TPS65301-Q1 電源是單個開關模式降壓電源和三個線性穩壓器的組合。這是一款單片高壓開關穩壓器，具有一個集成的 1.2A 峰值電流開關、45V 功率 MOSFET、一個低壓線性穩壓器、兩個穩壓器控制器和一個受保護的傳感器電源。

該器件具有一個電壓監控器，用于監控開關模式電源、3.3V 線性穩壓器和 1.2V 線性穩壓器的輸出。外部定時 capacitor 用于設置上電延遲和復位輸出 nRST 的釋放。此復位輸出還用于指示開關模式電源、3.3V 線性穩壓器電源或 1.2V 線性穩壓器電源是否超出設定限值。受保護的傳感器電源 5VS 在指定限制內跟蹤 3.3V 線性穩壓器。
*附件：tps65301-q1.pdf

TPS65301-Q1 器件的開關頻率范圍為 2 MHz 至 3 MHz，允許使用扁平電感器和低阻值輸入和輸出陶瓷電容器。外部環路補償使用戶能夠靈活地針對適當?shù)墓ぷ鳁l件優化轉換器響應。

該器件具有內置保護功能，例如IGN_EN ON 軟啟動或啟用周期、逐脈沖電流限制、熱感應和由于功率耗散過大而導致的關斷。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 輸入 VIN 范圍 5.6 V 至 40 V，瞬變高達 45 V
• 具有集成高側開關的 5.45V 開關模式穩壓器
  • 建議的開關模式頻率范圍 2 MHz 至 3 MHz
  • 過流保護和 1.2A 峰值開關電流
• 一個線性穩壓器 5 V ±2%
• 兩個線性穩壓控制器，電壓分別為 3.3V 和 1.2V ±2%
• IGN_EN 輸入的狀態指示燈輸出
• IGN_EN 和 EN 上的軟啟動
• 用于同步的外部時鐘輸入
• 可編程上電復位延遲、復位功能濾波器定時器，用于快速負瞬態
• 用于以下電源的電壓監控器
  • VREG、3.3 V、1.2 V
• 耐熱性能增強型 24 引腳 HTSSOP 或 24 引腳 VQFN 封裝
• 受保護的 5V 傳感器電源輸出，可跟蹤 3.3V 電源

參數

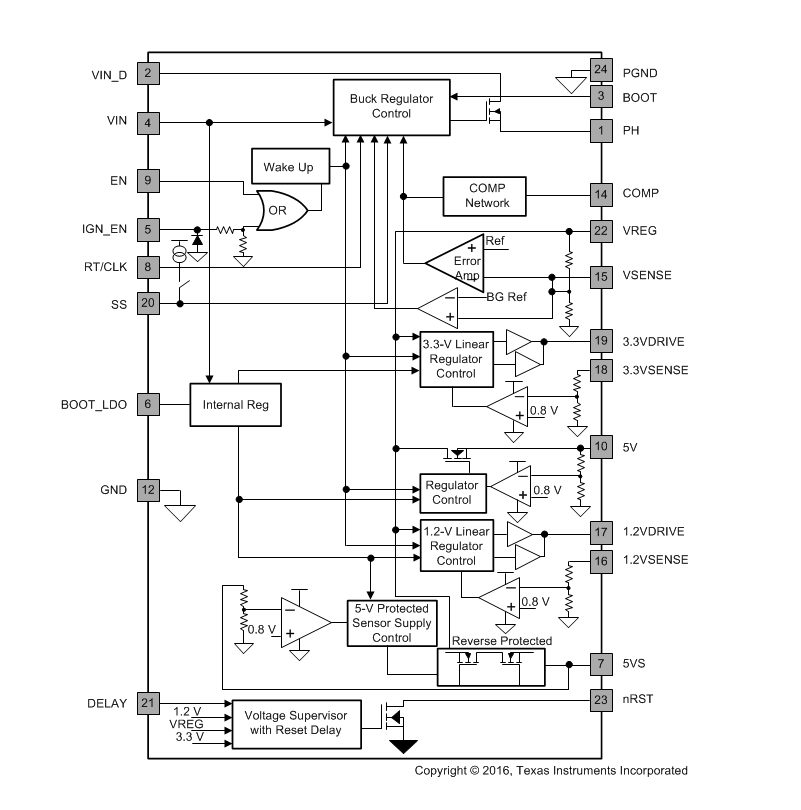

方框圖

1. 概述

TPS65301-Q1 是一款集成了3MHz降壓調節器和三個線性調節器的電源管理IC，專為汽車應用設計。該器件符合AEC-Q100標準，適用于寬輸入電壓范圍（5.6V至40V），并具有多種保護功能，如過流保護、熱關斷和軟啟動等。

2. 主要特點

• ?AEC-Q100 認證?：適用于汽車級應用。
• ?寬輸入電壓范圍?：5.6V至40V，瞬態電壓可達45V。
• ?集成3MHz降壓調節器?：具有1.2A峰值開關電流。
• ?三個線性調節器?：包括一個5V線性調節器和兩個可配置的3.3V和1.2V線性調節器。
• ?多種保護功能?：過流保護、熱關斷、軟啟動等。
• ?外部時鐘同步?：支持外部時鐘輸入以實現同步操作。
• ?可編程上電復位延遲?：通過外部電容設置。

3. 功能描述

• ?降壓調節器?：采用固定頻率PWM控制，支持2MHz至3MHz的開關頻率范圍，可通過外部電阻或時鐘信號設置。
• ?線性調節器?：提供5V、3.3V和1.2V的固定輸出電壓，具有±2%的精度，并可通過外部NPN晶體管進行擴展。
• ?電壓監控?：監控降壓調節器和兩個線性調節器的輸出電壓，并在超出設定限值時觸發復位輸出。
• ?保護傳感器供電?：提供一個受保護的5V傳感器供電輸出，該輸出跟蹤3.3V線性調節器。

4. 引腳配置與功能

TPS65301-Q1提供24引腳HTSSOP或VQFN封裝，主要引腳包括：

• ?VIN, VIN_D?：降壓調節器的輸入電壓引腳。
• ?PH?：降壓調節器的高側開關源引腳。
• ?BOOT, BOOT_LDO?：降壓調節器和內部調節器的啟動電容引腳。
• ?VREG?：降壓調節器的輸出電壓引腳。
• ?3.3VDRIVE, 1.2VDRIVE?：線性調節器的驅動輸出引腳。
• ?3.3VSENSE, 1.2VSENSE?：線性調節器的反饋引腳。
• ?nRST?：復位輸出引腳，低電平有效。
• ?IGN_EN?：點火輸入引腳，高電平有效。
• ?EN?：使能輸入引腳，高電平使能設備。

5. 應用場景

• ?TMS570微控制器電源?
• ?C28XXX DSP電源?
• ?汽車通用電源供應?

6. 典型應用電路

數據手冊中提供了詳細的典型應用電路，包括降壓調節器和線性調節器的外部元件選擇、布局和布線建議。

7. 性能指標

• ?輸入電壓范圍?：5.6V至40V
• ?降壓調節器輸出電壓?：5.45V
• ?線性調節器輸出電壓?：5V、3.3V、1.2V（±2%精度）
• ?開關頻率范圍?：2MHz至3MHz
• ?最大開關電流?：1.2A
• ?工作溫度范圍?：-40°C至125°C

8. 保護特性

• ?過流保護?：具有脈沖逐周期電流限制功能。
• ?熱關斷?：兩個獨立的熱感應電路，分別監控降壓調節器和5V線性調節器的溫度。
• ?軟啟動?：限制啟動時的浪涌電流。
• ?欠壓鎖定?：當輸入電壓低于設定閾值時，設備將關斷。

9. 封裝與訂購信息

TPS65301-Q1提供HTSSOP（24引腳）和VQFN（24引腳）兩種封裝選項，具有RoHS環保認證。數據手冊中提供了詳細的封裝尺寸、引腳分配和訂購信息。

10. 布局指南

數據手冊中包含了優化PCB布局的詳細指南，以確保TPS65301-Q1的最佳性能和穩定性。

這份數據手冊為設計和實現基于TPS65301-Q1的汽車級電源管理系統提供了全面的指導和技術支持。
