一、案例背景

隨著新能源汽車行業的迅猛發展，鋰電池生產制造企業對自動化生產線的效率和穩定性提出了更高的要求。某鋰電池生產企業在擴大生產規模的過程中，面臨著不同品牌設備之間的通信兼容性問題。其生產線上采用了西門子S7-1200PLC作為主控設備，而部分變頻器等設備則采用了MODBUSTCP協議，兩者之間無法直接進行高效穩定的數據通信，影響了生產線的整體運行效率和智能化水平。決定采用捷米特MODBUS轉ProfiNet協議轉換網關解決協議沖突。

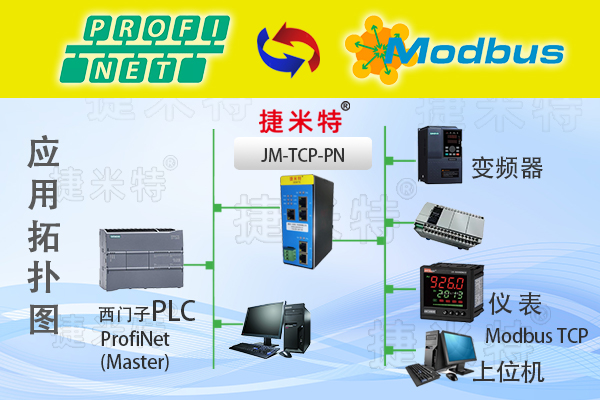

二、系統組成

·西門子S7-1200PLC：作為生產線的主控單元，負責整個生產流程的邏輯控制和數據管理。其具備強大的ProfiNet通信能力，能夠與多種ProfiNet從站設備進行快速、可靠的數據交互。

·匯川MD300變頻器：用于控制生產線上的各種電機設備，實現對電機轉速、轉矩等參數的精確調節。匯川MD300變頻器支持MODBUSTCP協議，可通過以太網與其他設備進行通信。

·捷米特MODBUS轉ProfiNet協議轉換網關：作為西門子S7-1200PLC和匯川MD300變頻器之間的通信橋梁，實現ProfiNet協議和MODBUSTCP協議的相互轉換。

三、實施過程

1.硬件連接：首先，將捷米特ProfiNet轉MODBUS智能網關的ProfiNet端口連接到西門子S7-1200PLC的ProfiNet網絡中；然后，將網關的MODBUSTCP端口與匯川MD300變頻器的以太網口相連，確保所有設備的電源供應正常，并檢查網絡連接的物理狀態，保證連接牢固、穩定。

2.網關配置：使用配置軟件或網頁管理工具對捷米特ProfiNet轉MODBUS智能網關進行參數設置。設置網關的IP地址、子網掩碼等網絡參數，使其與現場網絡環境相匹配；同時，根據生產線上設備的通信需求，配置TCP從站的相關參數，如變頻器的MODBUS地址、寄存器映射等信息。

3.PLC程序編寫與配置：在西門子TIAPortal軟件中，對S7-1200PLC進行編程，編寫用于與捷米特JM-TCP-PN網關通信的程序段。在程序中，通過調用相關的ProfiNet通信指令，實現對網關的數據讀寫操作，進而控制匯川MD300變頻器的運行狀態和參數設置。同時，在TIAPortal中配置與捷米特JM-TCP-PN網關的通信參數，包括網關的IP地址、設備名稱等，確保PLC能夠正確識別和連接網關。

4.系統調試與優化：在完成硬件連接和軟件配置后，對整個系統進行調試。通過監控PLC的程序運行狀態和網關的數據通信情況，檢查變頻器是否能夠按照預設的邏輯正常運行。在調試過程中，發現變頻器的啟動速度略慢，經分析是由于MODBUSTCP協議的超時時間設置過于保守導致。通過調整網關的超時時間參數和PLC的程序掃描周期，優化了系統的響應速度，使變頻器能夠在滿足生產要求的時間內快速啟動。

四、應用效果

·提高生產效率：實現了西門子S7-1200PLC對匯川MD300變頻器的實時精確控制，生產線上電機設備的啟停、調速等操作更加迅速、準確，減少了設備的等待時間和空轉時間，從而提高了整個鋰電池生產流程的效率。據統計，生產線的產能提升了約15%。

·穩定可靠的通信：捷米特JM-TCP-PN協議轉換網關確保了ProfiNet協議和MODBUSTCP協議之間的穩定數據傳輸，在三個月的試運行期間，未出現因通信問題導致的生產中斷或設備故障，有效保障了生產的連續性。

·便于系統擴展與維護：該網關的使用使得生產線的通信架構更加靈活，方便后續對生產設備進行擴展和升級改造。當需要增加新的MODBUSTCP設備時，只需通過網關進行簡單的配置，即可實現與現有系統的無縫集成。同時，網關具備良好的兼容性和穩定性，降低了系統的維護成本和難度。

五、總結

在鋰電池生產行業中，通過采用捷米特ProfiNet轉MODBUS協議轉換網關，成功解決了西門子S7-1200PLC與匯川MD300變頻器之間的通信難題，實現了不同協議設備的高效協同工作，提高了生產效率和自動化水平，為企業的生產和發展提供了有力的技術支持。隨著新能源汽車行業的持續發展和鋰電池生產技術的不斷進步，該協議轉換方案具有廣闊的應用前景和推廣價值。

具體內容配置過程及其他相關咨詢可聯系楊工
