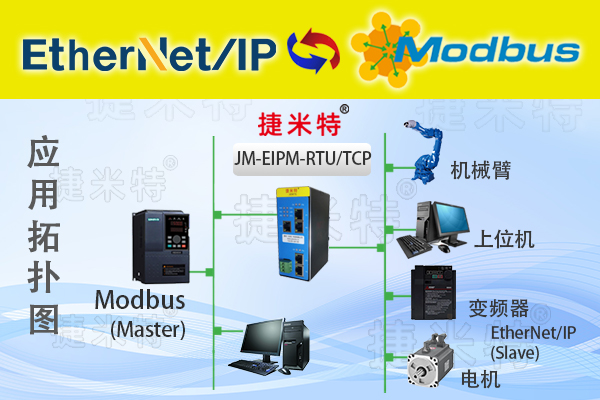

oEtherNet/IP網絡：機械臂與網關通過RJ45直連，采用T568B接線標準。

oModbusTCP網絡：西門子PLC與網關通過工業交換機組網，IP地址統一規劃為192.168.1.x網段。

四、配置與實施過程

1.網關參數配置

oEtherNet/IP主站設置：

1.使用EIPscan軟件創建工程，添加機械臂作為從站，設置輸入/輸出數據長度（各16字節）。

2.定義實例ID：機械臂輸出數據（如位置反饋）映射至Instance100（生產者），輸入數據（如控制指令）映射至Instance150（消費者）。

oModbusTCPServer設置：

1.通過GWConfig軟件配置PLC的Modbus寄存器地址，例如：

§機械臂目標位置寫入PLC的MB3100（Modbus地址40001）。

§機械臂實時狀態讀取至PLC的MB2000（Modbus地址41001）。

2.西門子PLC組態

oTIAPortal配置：

1.導入捷米特網關GSD文件，添加為Profinet設備，分配IP（如192.168.1.100）。

2.調用“MB_SERVER”指令塊，設置端口502，啟用ModbusTCPServer功能。

o數據映射：

§定義DB塊（非優化訪問模式），將機械臂控制指令（如啟動/停止）映射至PLC的Q區，狀態反饋映射至I區。

3.機械臂參數匹配

o在RobotStudio中配置EtherNet/IP適配器，設置輸入/輸出數據長度與網關一致，并啟用周期性數據交換（RPI=10ms）。

五、調試與驗證

1.通信測試

o指示燈檢查：網關RUN燈常亮，TX/RX燈閃爍表示數據交互正常。

o數據監控：通過TIAPortal變量表與RobotStudio示教器，驗證機械臂位置指令（如X/Y/Z坐標）實時同步至PLC，且故障信號（如碰撞報警）準確上傳。

2.性能優化

o響應時間測試：機械臂控制指令傳輸延遲≤15ms，滿足產線節拍要求。

o容錯處理：模擬網絡中斷，網關自動重連機制確保10秒內恢復通信。

六、應用成效

1.效率提升：跨協議通信實現后，電池模組裝配節拍從120秒/件縮短至90秒/件，產能提升25%。

2.質量控制：實時數據交互支持PLC動態調整機械臂路徑，產品不良率下降至0.3%以下。

3.擴展性增強：網關支持多設備接入，為未來新增視覺檢測單元（如基恩士CV-X系列）預留接口。

七、總結與展望

捷米特JM-EIPM-TCP網關在新能源汽車電池產線的成功應用，驗證了其在多協議融合場景下的高可靠性與易用性。隨著工業互聯網與智能制造的深化，此類協議轉換技術將成為裝備制造、半導體封裝等高增長行業的標配，推動“單機智能”向“系統智能”跨越。

具體內容配置過程及其他相關咨詢可聯系楊工。
