TPS65000-Q1 器件是一款適用于汽車應用的單芯片電源管理 IC。該器件將一個單通道降壓轉換器與兩個低壓差穩壓器組合在一起。該降壓轉換器在輕負載時進入低功耗模式，可在盡可能寬的負載電流范圍內實現最高效率。對于低噪聲應用，可以使用 MODE 引腳強制該器件進入固定頻率 PWM。降壓轉換器允許使用小型電感器和電容器來實現小尺寸解決方案。電源就緒狀態輸出可用于排序。LDO 可提供 300 mA 電流，可在 1.6 V 至 6 V 的輸入電壓范圍內工作，因此可以由降壓轉換器供電。降壓轉換器和 LDO 具有獨立的電壓輸入和使能，因此可實現設計和排序的靈活性。
*附件：tps65000-q1.pdf

TPS65000-Q1 采用 16 引腳無鉛封裝（3mm × 3mm WQFN）。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 2：
    -40°C 至 +105°C 環境工作溫度范圍
  • 器件 HBM ESD 分類等級 H2
  • 器件 CDM ESD 分類等級 C4B
• 降壓轉換器：
  • V在范圍：2.3 V 至 6 V
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.25MHz 固定頻率工作頻率
  • 600mA 輸出電流
• LDO （勞損電子）：
  • V在范圍：1.6 V 至 6 V
  • 可調輸出電壓
  • 高達 300mA 的輸出電流
  • 獨立的電源輸入和使能
• 3 mm × 3 mm 16 引腳 WQFN 封裝

參數

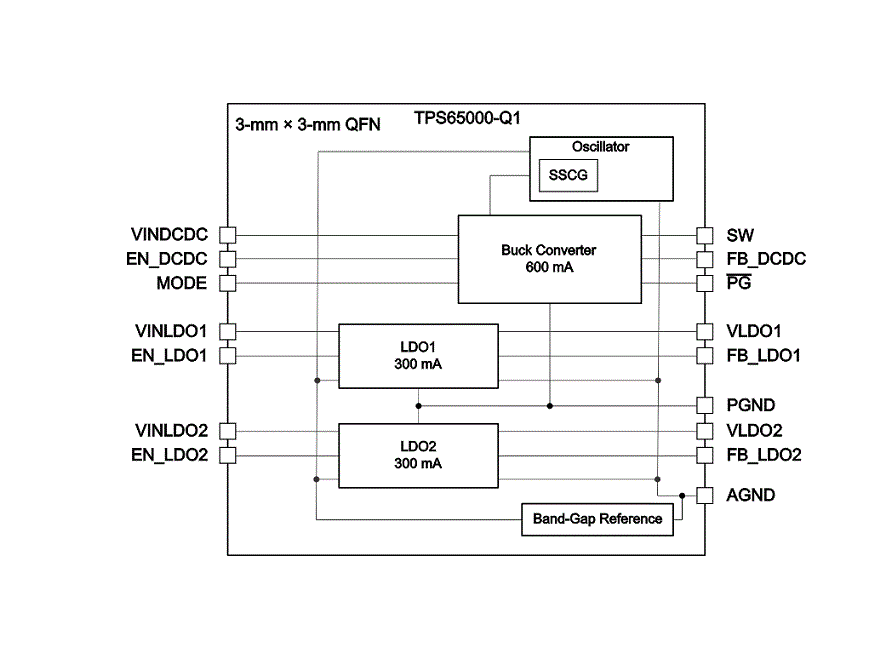

方框圖

1. 概述

TPS65000-Q1是一款專為汽車應用設計的單芯片電源管理IC，集成了單路降壓轉換器（Step-Down Converter）和兩個低壓差線性穩壓器（LDO）。該器件具有高效率、小尺寸和低噪聲等特點，適用于汽車攝像頭模塊、信息娛樂系統、儀表盤和傳感器融合等應用場景。

2. 主要特點

• ?AEC-Q100認證?：符合汽車級應用標準。
• ?單路降壓轉換器?：
  • 輸入電壓范圍：2.3V至6V。
  • 輸出電流：600mA。
  • 固定頻率2.25MHz操作，支持?jǐn)U頻時鐘（SSC）以減少EMI。
• ?雙LDO?：
  • 輸入電壓范圍：1.6V至6V。
  • 可調輸出電壓。
  • 輸出電流：每路LDO最高300mA。
• ?小尺寸封裝?：16引腳3mm×3mm WQFN封裝，帶裸露熱焊盤。
• ?高效率?：降壓轉換器在輕載時進入低功耗模式，以提高整體效率。

3. 功能描述

• ?降壓轉換器?：采用PWM或PFM模式工作，可通過MODE引腳選擇固定頻率PWM模式。具有內部補償和軟啟動功能，支持小尺寸電感和電容。
• ?LDO?：兩路獨立的LDO，每路LDO具有獨立的使能引腳和電壓反饋引腳，支持靈活的電源設計和序列控制。
• ?電源良好輸出?：提供一個開漏低電平有效的電源良好輸出（PG），可用于電源序列控制。

4. 引腳配置與功能

TPS65000-Q1的引腳配置包括：

• ?VINDCDC?：降壓轉換器的輸入電壓引腳。
• ?VINLDO1/2?：兩路LDO的輸入電壓引腳。
• ?VLDO1/2?：兩路LDO的輸出電壓引腳。
• ?FB_DCDC/LDO1/2?：降壓轉換器和兩路LDO的電壓反饋引腳。
• ?EN_DCDC/LDO1/2?：降壓轉換器和兩路LDO的使能引腳。
• ?SW?：降壓轉換器的開關引腳，連接電感。
• ?PG?：電源良好輸出引腳。
• ?AGND?：模擬地引腳。
• ?PGND?：功率地引腳，連接到裸露熱焊盤。

5. 應用場景

• 汽車攝像頭模塊
• 汽車信息娛樂系統
• 汽車儀表盤
• 汽車傳感器融合

6. 典型應用電路

數據手冊中提供了典型的應用電路圖，包括降壓轉換器和LDO的外部元件選擇建議。

7. 性能指標

• ?輸入電壓范圍?：
  • 降壓轉換器：2.3V至6V
  • LDO：1.6V至6V
• ?輸出電壓范圍?：
  • 降壓轉換器：可調
  • LDO：每路可調
• ?輸出電流?：
  • 降壓轉換器：600mA
  • LDO：每路最高300mA
• ?工作溫度范圍?：-40°C至+105°C

8. 保護特性

• ?過流保護?：降壓轉換器和LDO均具有過流保護功能。
• ?熱關斷?：防止器件因過熱而損壞。
• ?軟啟動?：限制啟動時的浪涌電流，保護電源系統。

9. 封裝與訂購信息

TPS65000-Q1提供16引腳3mm×3mm WQFN封裝選項，具有RoHS環保認證。數據手冊中提供了詳細的封裝尺寸、引腳分配和訂購信息。

10. 布局指南

數據手冊中包含了PCB布局的詳細指南，以確保TPS65000-Q1的最佳性能和穩定性。
