TPS6500xx 器件是適用于便攜式的單芯片電源管理 （PWM） IC 應用。這兩款器件都結合了一個降壓轉換器和兩個低壓差 （LDO） 監管 機構。降壓轉換器在輕負載時進入低功耗模式，以實現最高效率 在盡可能寬的負載電流范圍內。對于低噪聲應用，這些器件可以 通過引腳強制進入固定頻率 PWM。降壓轉換器體積小，因為它 小型電感器和電容器。降壓轉換器具有用于排序的電源良好狀態輸出。 LDO 可提供 300 mA 電流，并在 1.6 V 至 6 V 的輸入電壓范圍內工作。A 降級 轉換器或主電池可以直接為 LDO 供電。降壓轉換器和 LDO 具有 獨立的電壓輸入，可實現最大的設計和排序靈活性。
*附件：tps650001.pdf

TPS65001 通過添加電源電壓監控器 （SVS） 來擴展功能。自 最大限度地提高 SVS 的靈活性，復位電壓由兩個外部電阻器設置，并且 reset time 由一個小的外部電容器設置。對于外部控制，SVS 可以使用其 /手動復位輸入，用于連接按鈕。

TPS65000 采用 16 引腳無鉛封裝（3 mm × 3 mm QFN）。TPS65001是 采用 20 引腳無鉛封裝（3 mm × 3 mm QFN）。

特性

• 降壓轉換器：
  • V在范圍：2.3 V 至 6 V
  • 用于降低 EMI 的擴頻時鐘 （SSC） 生成
  • 2.25MHz 固定頻率作
  • 600mA 或 1A （TPS650061） 輸出電流
• 低壓差 （LDO）：
  • V在范圍：1.6 V 至 6 V
  • 可調輸出電壓
  • 高達 300mA 的輸出電流
  • 獨立的電源輸入和使能
• 電源電壓監控器 （TPS65001）
  • 按鈕的手動復位輸入
  • 可調復位時間
  • 可調復位電壓
• 3 mm × 3 mm 16 引腳 WQFN 封裝 （TPS65000）
• 3 mm × 3 mm 20 引腳 WQFN 封裝 （TPS65001）
• 應用
  • 負載點
  • 嵌入式處理器功率
  • 手機
  • 智能手機
  • PDA
  • 掌上電腦
  • 便攜式媒體播放器

參數

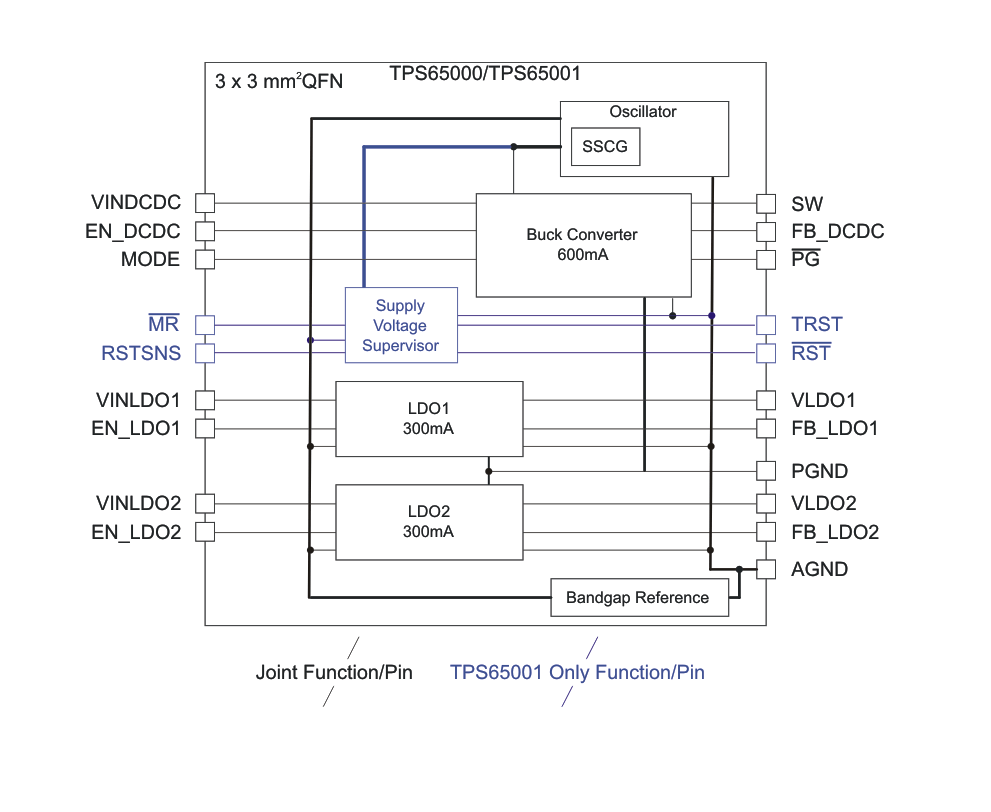

方框圖

1. 產品概述

• ?產品系列?：TPS6500x系列
• ?類型?：單芯片電源管理IC，包含降壓轉換器、雙低壓差線性穩壓器（LDO）和電源電壓監控器（TPS65001特有）
• ?應用?：適用于便攜式設備，如智能手機、嵌入式處理器、PDA、口袋PC和便攜式媒體播放器

2. 主要特性

• ?降壓轉換器?：
  • 固定頻率2.25MHz
  • 輸出電流可達600mA（TPS650061可達1A）
  • 自動在脈沖寬度調制（PWM）和脈沖頻率調制（PFM）之間切換以提高效率
  • 可調輸出電壓
• ? 低壓差線性穩壓器（LDO） ?：
  • 雙LDO，每路輸出可達300mA
  • 寬輸入電壓范圍（1.6V至6V）
  • 可調輸出電壓
• ? 電源電壓監控器（SVS） ?：
  • TPS65001特有
  • 可調復位電壓和復位時間
  • 手動復位輸入
• ?其他功能?：
  • 擴散頻譜時鐘生成（SSC），減少電磁干擾（EMI）
  • 電源良好（PG）輸出，監控降壓轉換器和LDO狀態
  • 獨立使能輸入，靈活控制各電源輸出

3. 封裝與尺寸

• ?封裝類型?：
  • TPS65000：16引腳WQFN（3mm x 3mm）
  • TPS65001：20引腳WQFN（3mm x 3mm）
• ?工作溫度范圍?：-40°C至85°C

4. 電氣特性

• ?輸入電壓范圍?：
  • VINDCDC：2.3V至6V
  • VINLDO1/2：1.6V至6V
• ?輸出電壓范圍?：
  • 降壓轉換器：0.6×VINDCDC至VINDCDC
  • LDO：0.73×VINLDOx至VINLDOx（減去dropout電壓）
• ?效率?：高達90%（取決于負載條件和輸出電壓）
• ?靜態電流?：典型值32μA（無負載，MODE引腳為低電平）

5. 功能描述

• ?軟啟動?：限制啟動時的浪涌電流
• ?過溫保護?：防止芯片因過熱而損壞
• ? 欠壓鎖定（UVLO） ?：輸入電壓過低時關閉輸出
• ?電源電壓監控?：監控輸入電壓，并在電壓過低時觸發復位

6. 應用與設計

• ?設計工具?：提供典型應用電路、布局指南和組件選擇建議
• ?靈活性?：通過外部電阻和電容可調整輸出電壓、復位電壓和復位時間
• ?多電源輸入?：降壓轉換器和LDO具有獨立的電源輸入，提供設計靈活性

7. 文檔與支持

• 提供數據手冊、應用報告、設計工具和社區資源
• 支持通過I2C接口進行編程和監控（TPS65001特有）

8. 訂購信息

• 提供多種封裝和數量選項，具體信息請參考TI官方網站

9. 注意事項

• 在處理和使用TPS650001時，需遵守靜電放電（ESD）防護規定，以防止芯片損壞
• 使用前請仔細閱讀數據手冊，確保正確理解和應用產品的各項特性和功能
