超聲醫學利用高頻聲波在人體組織中的傳播特性進行診斷和治療，聲波在不同組織之間的傳播速度和被吸收的程度不同，從而形成了超聲圖像。為了獲得清晰、準確的圖像，需要使用到高功率的超聲波信號。而高性能功率放大器正是用于增強和放大超聲波信號的設備。

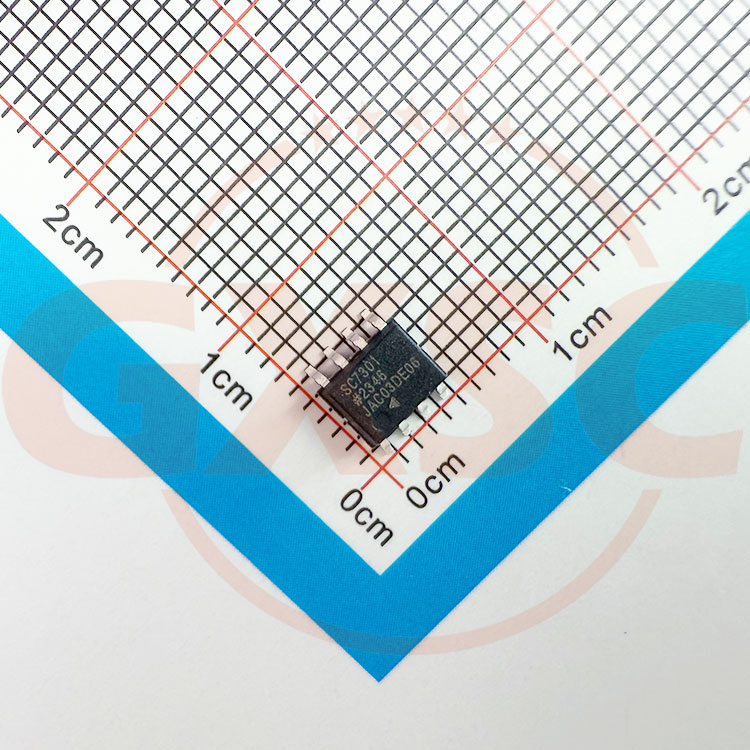

國產SC7301寬帶電流反饋型運算放大器，-3dB帶寬為120MHz，增益為+2，差分增益和相位為0.01%和0.01°（RL=150Ω），使 SC7301成為醫療超聲波的絕佳選擇。該芯片性能兼容AD811，有一定的價格優勢和穩定的供貨渠道。

SC7301的設計特點：帶寬35MHz (G=+2)；0.1dB增益平坦度規格；較小差分增益和相位誤差。在低電源低電流供電下，無論驅動一根還是兩根75Ω電纜，都可以實現這個性能。此外，SC7301的額定電源電壓范圍為±5V至±15V。該芯片非常適合高速脈沖應用。它可以實現大于2500V/μs的最大壓擺率，2V階躍時0.1%的建立時間小于25ns，10V階躍時0.01% 的建立時間小于 65ns。

SC7301也可以用作數據采集系統中的ADC或DAC緩沖器，因?yàn)樗哂懈哌_(dá)10MHz的低失真和寬單位增益帶寬。SC7301有很寬的帶寬，低電壓和電流噪聲分別為1.9nV/√Hz和 20pA/√Hz；低輸入失調電壓；適合寬動態范圍應用。芯片主要性能如下：

?高速

140MHz帶寬（3dB，G=+1）

120MHz帶寬（3dB，G=+2）

35MHz帶寬（0.1dB，G=+2）

?壓擺率：2500V/μs

0.1%建立時間為：25ns（2V階躍)

0.01%建立時間為：65ns（10V階躍)

?出色的視頻性能（RL=150Ω）

0.01%差分增益，0.01°差分相位

電壓噪聲：1.9nV/√Hz

?低失真：THD=?74dB（10MHz 時）

?低輸入失調：3mV

?額定工作電壓為±5V和±15V工作電壓
