本文介紹瑞芯微原廠工具RKDevInfoWriteTool的使用方法，使用觸覺智能SBC3528工控主板演示，搭載了瑞芯微RK3568四核處理器（可選RK3568J），板載2路RS232+4路隔離RS485，集成DIDO，自研RS485自動收發驅動，支持超2KM傳輸距離！

工具主備

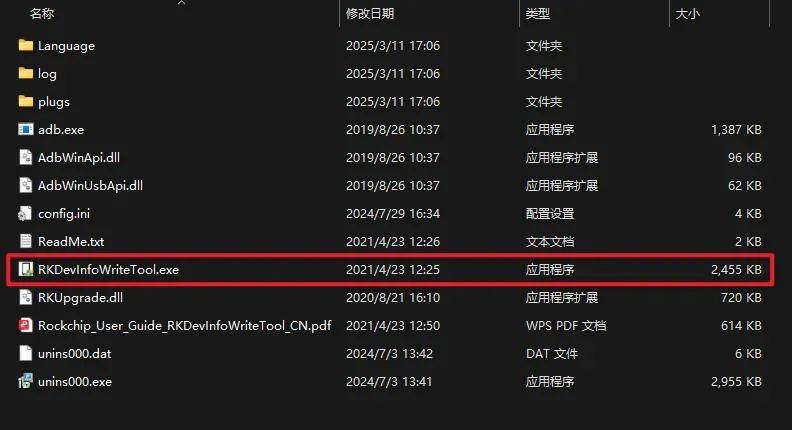

解壓后目錄如下，雙擊"RKDevInfoWriteTool.exe"即可打開。

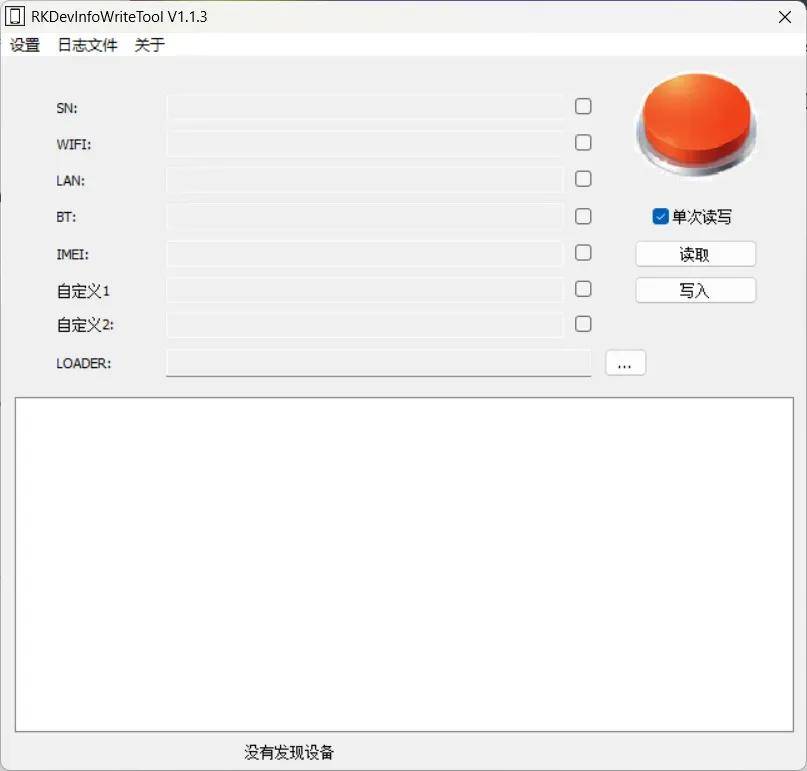

工具主界面，如下所示：

常用功能配置

• SN

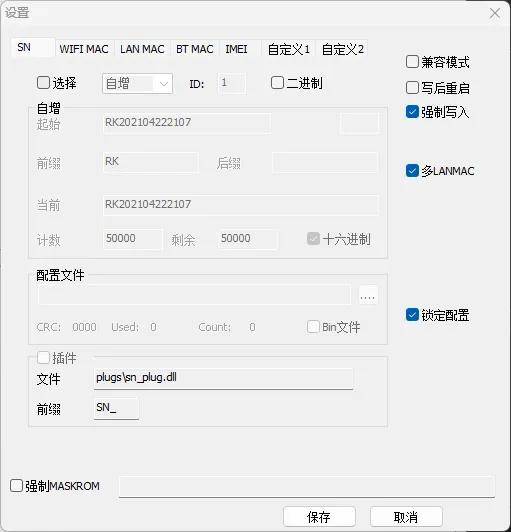

SN即主板SN號，又稱序列號/串號，從工具主界面點擊左上角【設置】后第一個就是SN配置界面，如下所示：

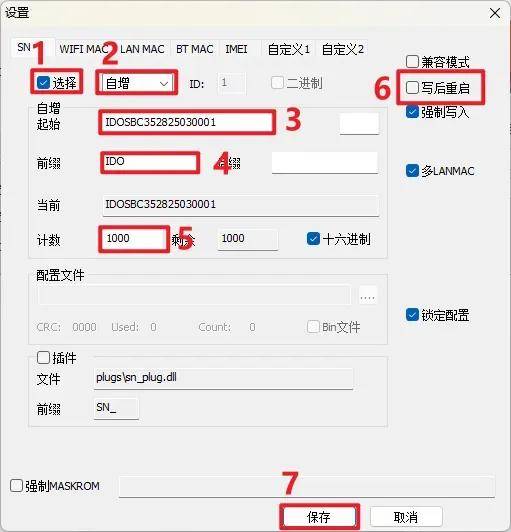

基本參數配置如下所示：

步驟如下：

1. 選擇配置SN，如果不需要燒錄SN，關閉選擇即可，默認關閉狀態。

2. 選擇自增。

3. 編輯SN號，可按照以下格數編輯：公司簡稱+主板名稱+日志+起始編號，例如：IDOSBC352825030001。

4. 前綴，按照前面編輯號前綴配置，例如前面編輯的是IDOSBC352825030001，前綴可配置為"I"或者"ID"或者"IDO"都行。

5. 計數，可按需配置，比如要燒錄10個，可選擇10，要燒錄1000，可選擇1000。

6. 寫后重啟，可按需求配置，選擇后，燒錄完主板自動重啟。

7. 配置完成后，點擊【保存】即可。

• WiFi MAC

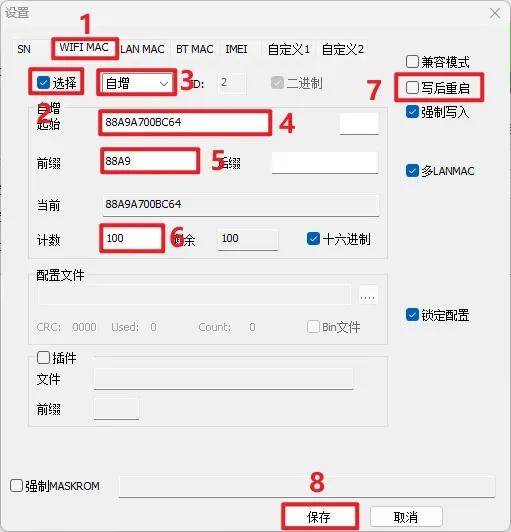

基本參數配置如下所示：

步驟如下：

1. 選擇【W(wǎng)iFi MAC】配置

2. 選擇配置WiFi MAC，如果不需要燒錄WiFi MAC，關閉選擇即可，默認關閉狀態。

3. 選擇自增。

4. 編輯MAC地址，自行編輯需要燒錄的MAC地址，例如：88A9A700BC64。

5. 前綴，按照前面編輯的MAC地址配置，例如前面MAC地址是88A9A700BC64，前綴需要配置可為：88A9。

6. 計數，可按需配置，比如要燒錄10個，可選擇10，要燒錄1000，可選擇1000。

7. 寫后重啟，可按需求配置，選擇后，燒錄完主板自動重啟。8. 配置完成后，點擊【保存】即可。

• LAN MAC

注意：針對于多網口的板子，燒錄網口MAC地址時，MAC1對應主板ETH0網絡節點，MAC0對應ETH1網絡節點，因?yàn)镸AC1在CPU總線前面的原因。所以我們只需要配置MAC0和MAC1即可。

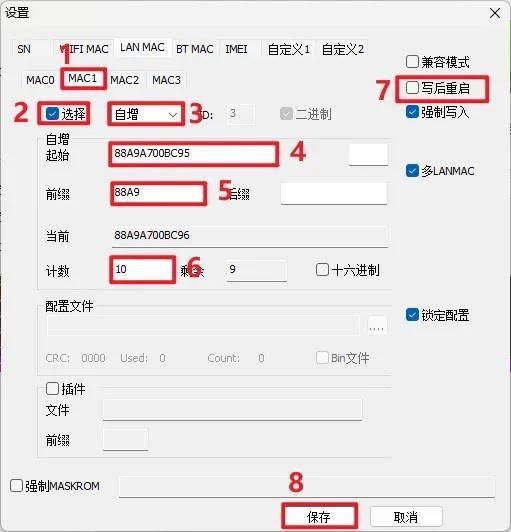

基本參數配置如下所示：

步驟如下：

1. 選擇【MAC1】配置

2. 選擇配置MAC1 MAC，如果不需要燒錄MAC1 MAC，關閉選擇即可，默認關閉狀態。

3. 選擇自增。

4. 編輯MAC地址，自行編輯需要燒錄的MAC地址，例如：88A9A700BC95。

5. 前綴，按照前面編輯的MAC地址配置，例如前面MAC地址是88A9A700BC95，前綴需要配置可為：88A9。

6. 計數，可按需配置，比如要燒錄10個，可選擇10，要燒錄1000，可選擇1000。

7. 寫后重啟，可按需求配置，選擇后，燒錄完主板自動重啟。

8. 配置完成后，點擊【保存】即可。同理，MAC0也是同樣按照MAC1方式配置。

• BT MAC

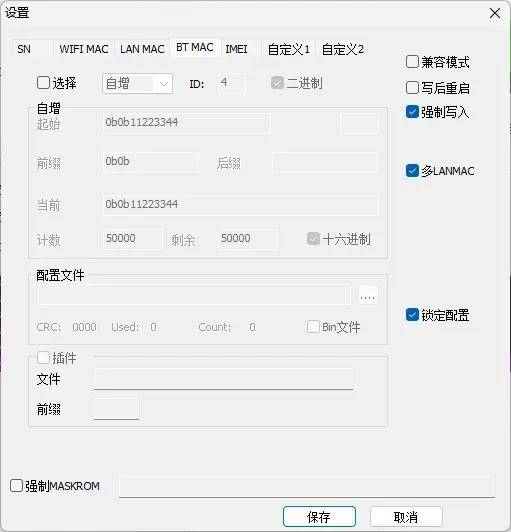

BT MAC即藍牙MAC地址，由于配置方法與前面類似，可參考前面MAC配置方法配置即可，這里不再詳細介紹。

• 燒錄固件（鏡像）

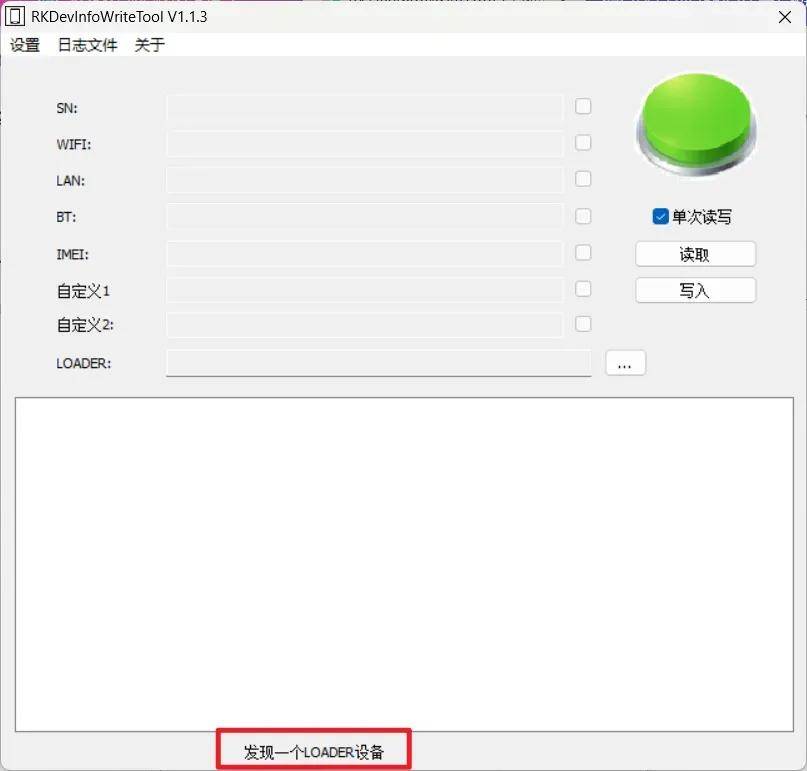

RKDevInfoWriteTool工具燒錄和RKDevTool固件燒錄工具流程一樣，當工具識別發現LOADER設備才可以燒錄，具體操作流程，可參考主板燒錄手冊識別界面如下所示：

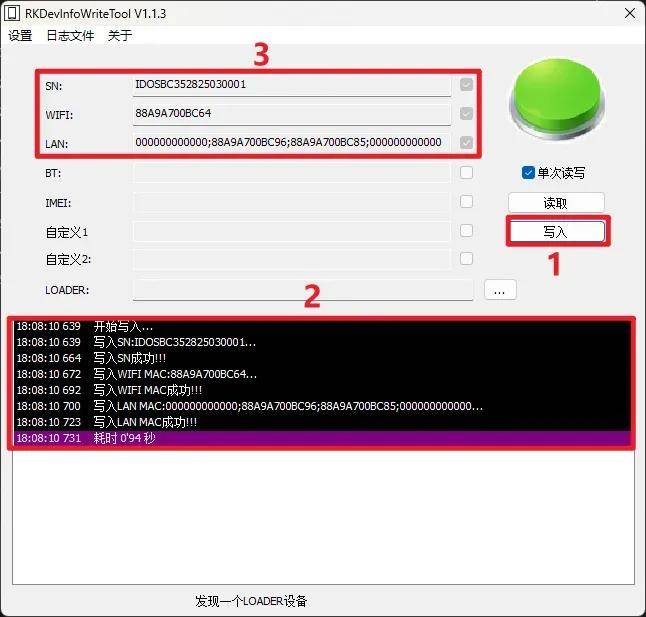

當工具識別到LOADER設備后，點擊【寫入】，即可開始燒錄，如下所示：

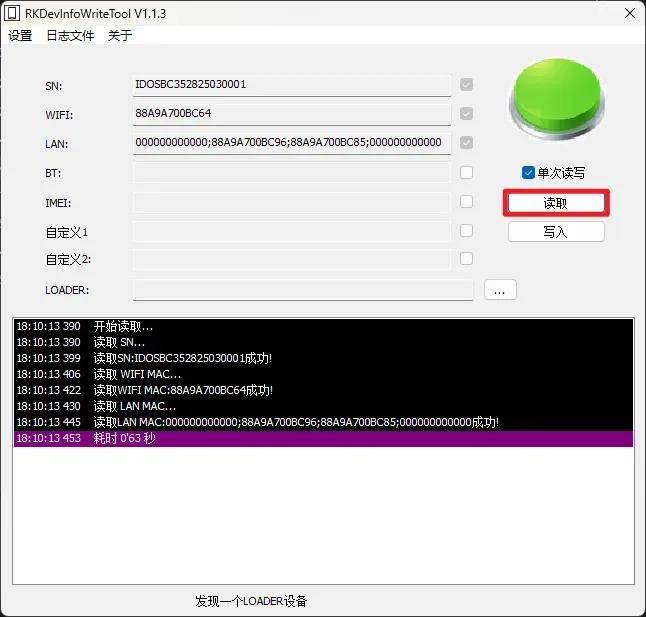

當寫入成功后，可以點擊【讀取】來再次確認是否寫入成功。

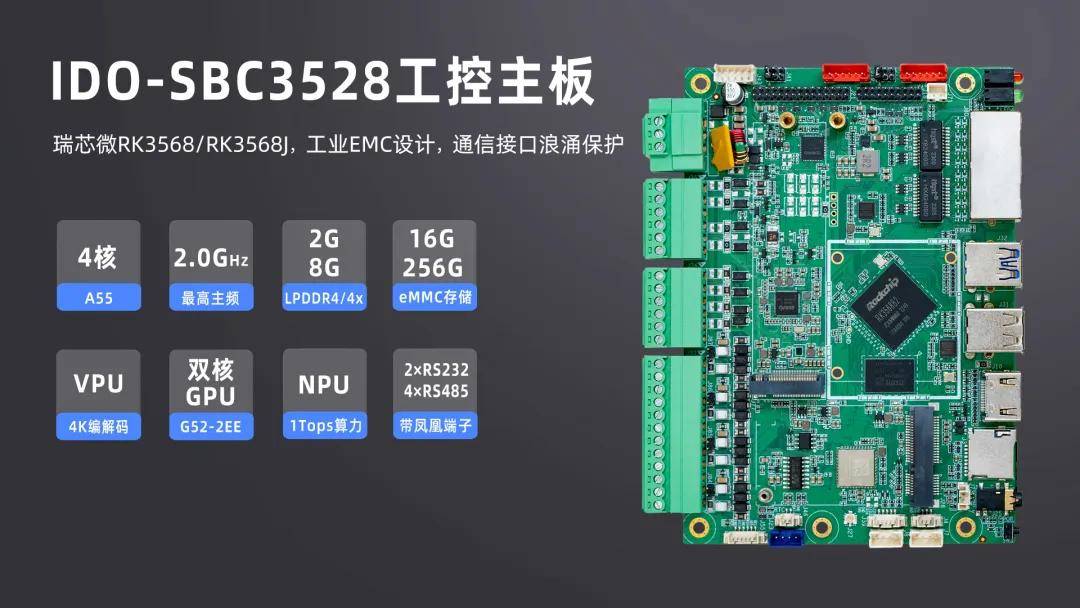

觸覺智能SBC3528工控主板采用瑞芯微RK3568/RK3568J四核A55處理器，主頻最高2.0GHz，內置獨立1Tops算力NPU，支持開源鴻蒙OpenHarmony、Andriod、Linux多操作系統，廣泛應用于工控、能源等領域。
