隨著光伏裝機容量的不斷提升，如何平衡電網消納成為后期光伏發展的主要問題，國家能源局近日發布《關于做好新能源消納工作保障新能源高質量發展的通知》，《通知》針對網源協調發展、調節能力提升、電網資源配置、新能源利用率目標優化等方面提出了具體要求,并強調分布式光伏應"就地消納"，要求新上分布式光伏設置防逆流管理。

在光伏系統中，當逆變器輸出功率大于本地負載的功率時，逆變器將負載不能消耗的電能輸送到電網，稱為逆流。而防逆流的功能是通過動態調節逆變器輸出功率，防止過多的電能饋送到電網中去。本期小課堂將介紹錦浪防逆流解決方案。

左右滑動，查看更多

為什么要做防逆流

▍受變壓器容量限制，當?shù)夭辉试S新增并網。

▍受國家或地區政策影響，光伏并網功率需要限制。

▍光伏系統完成后，審批周期內又需要使用光伏電力。

錦浪工商業防逆流解決方案

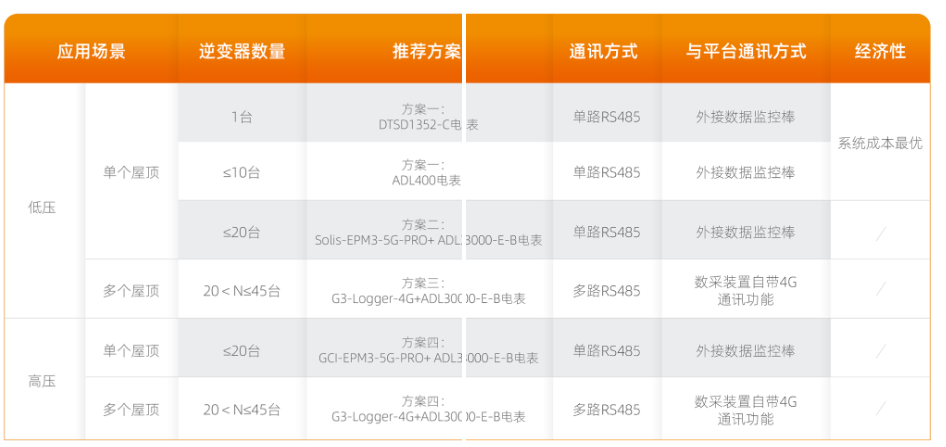

針對不同應用場景，錦浪提供多種防逆流解決方案，其具體配置和說明如下：

左右滑動，查看更多

方案一

主從防逆流+三相不平衡解決方案

錦浪提供用于防逆流的三相電表，適合僅有10臺以內逆變器的工商業光伏系統。系統僅需智能電表和外置CT(電流傳感器)，即可實現防逆流控制。

▍其工作原理如下：

● 電表和CT監測電網連接點的功率。

● 如果有任何一相試圖向電網逆送功率，電表監測結果通過485通信向主逆變器發送信號。

● 然后逆變器調整其輸出以防止能量進入電網。

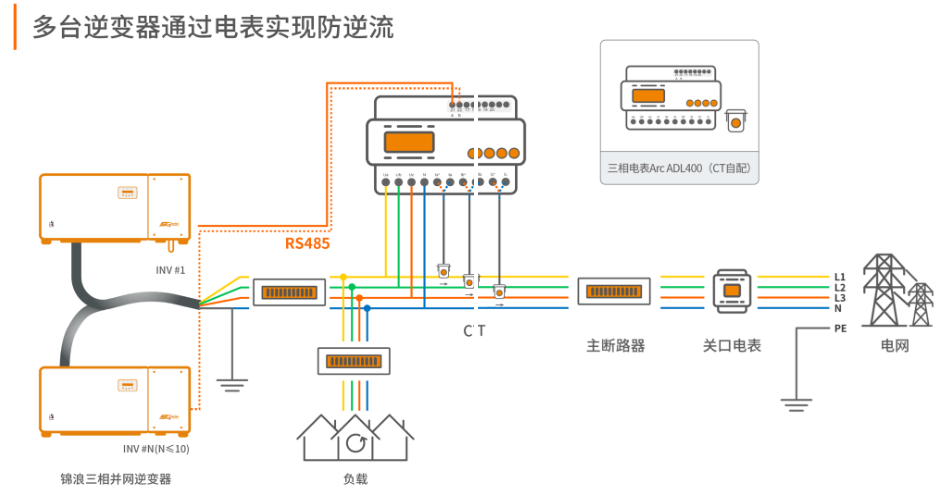

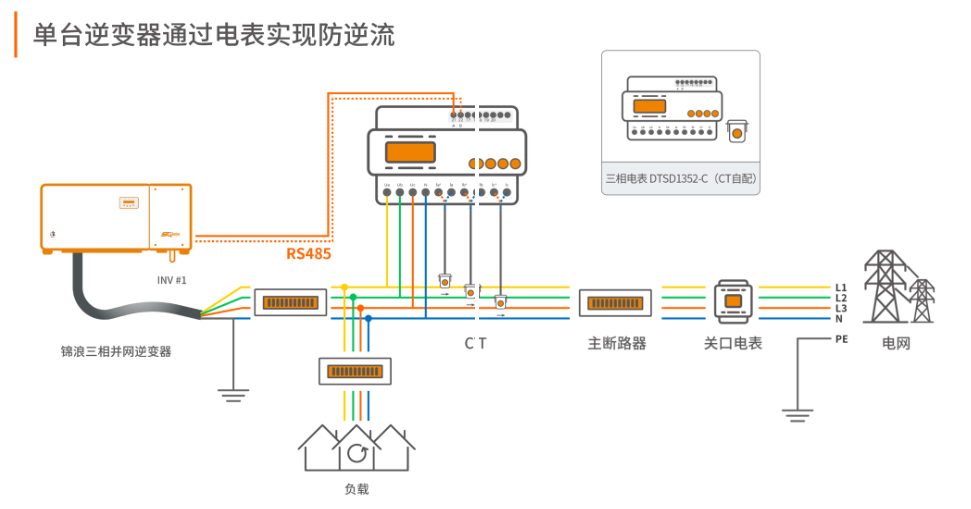

其解決方案原理圖如下：

左右滑動，查看更多

左右滑動，查看更多

▍特點

● 該方案當前匹配G6-GC(100-150)K、G6-GC3P(125-150)K-NV-ND系列逆變器。

● 該解決方案最大支持10臺逆變器控制。

● 如若采用多臺逆變器主從防逆流控制方式，其中一臺逆變器必須設置為主逆變器，其他逆變器設置為從逆變器，且電表必須和主逆變器連接。

● 此方案每次動態防逆流調整時間350ms，可實現三相不平衡負載防逆流功能。

▍基于三相不平衡負載的防逆流的控制優勢

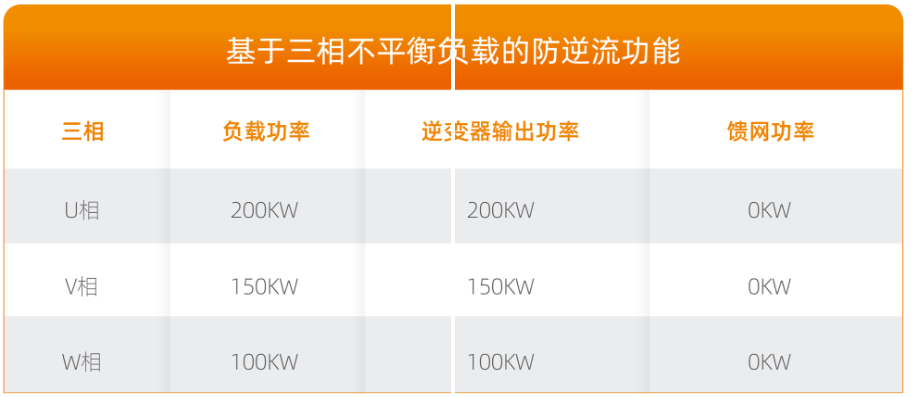

三相不平衡負載防逆流即是逆變器每相的輸出功率實時跟隨每相負載的功率變化，以實現每項饋網功率都約為0W。以450kW系統為例，其饋網功率變化如下：

左右滑動，查看更多

使用這種控制策略，當負載為450KW時，逆變器輸出功率也為450KW，輸出到電網的功率約為0。不僅沒有電力輸出到電網，也可以最大限度地提高逆變器的發電效益。

▍錦浪該防逆流解決方案與友商解決方案對比優勢

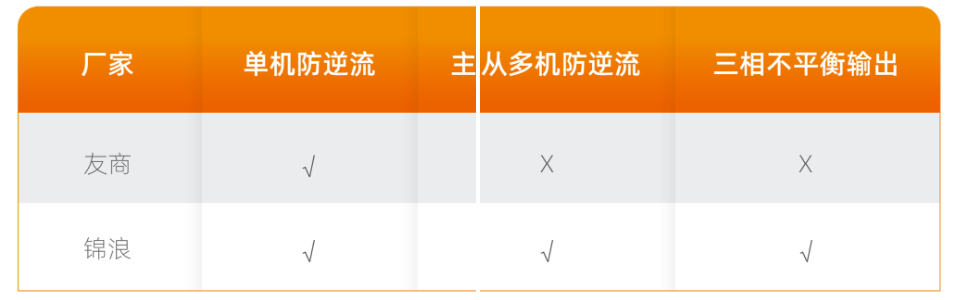

錦浪防逆流解決方案與友商方案比較特點如下：

左右滑動，查看更多

▍主要優點

● 支持主從防逆流控制，10臺以內逆變器系統僅需一個電表，無需其他外部控制器。

● 識別柴發和電網模式，支持與發電機構建系統實現離網運行。

● 支持三相不平衡輸出，實現每相饋網功率約為0。

● 控制速度快，每次動態防逆流調整時間約350ms。

24小時負載監控

除了防逆流功能外，防逆流解決方案還具備額外的一系列增強監控和系統管理的功能。

該功能可以實時跟蹤光伏發電，負載功耗和電網使用情況，提供全天候的持續監測。

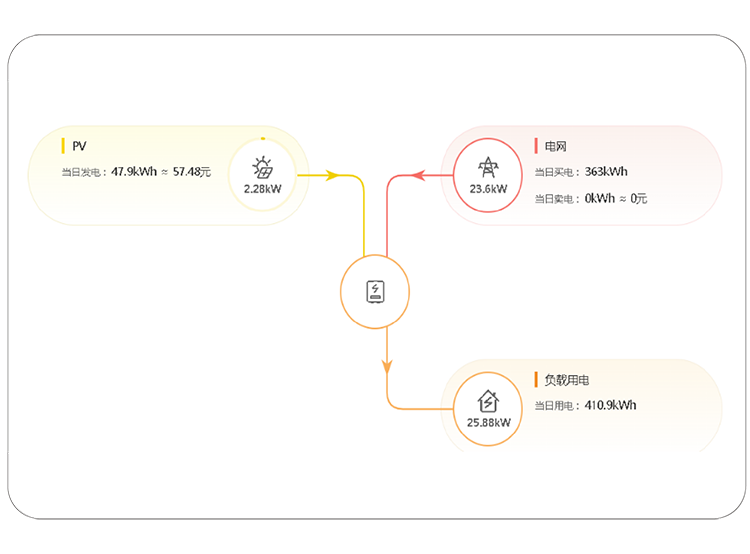

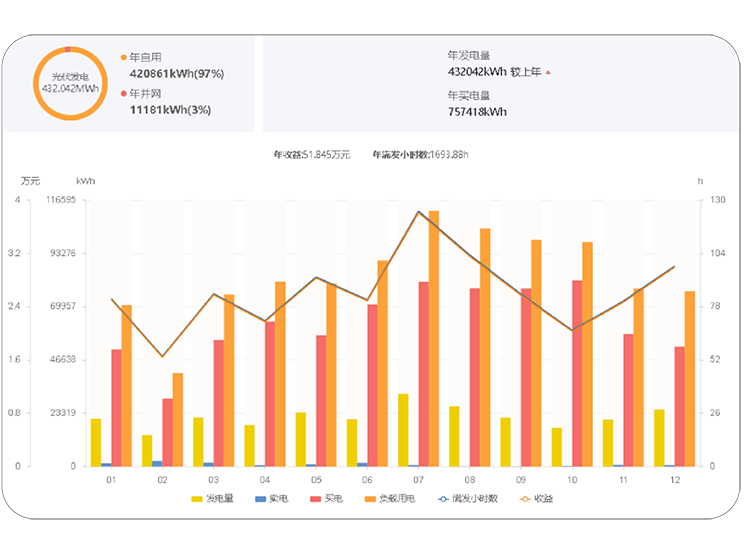

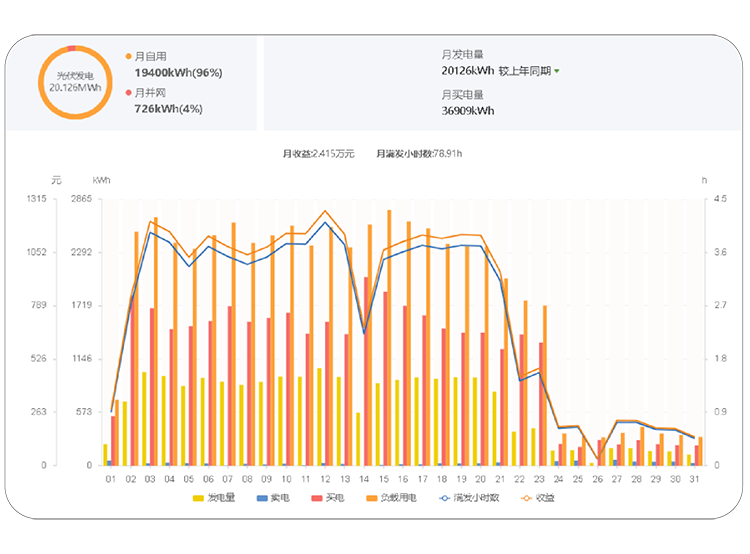

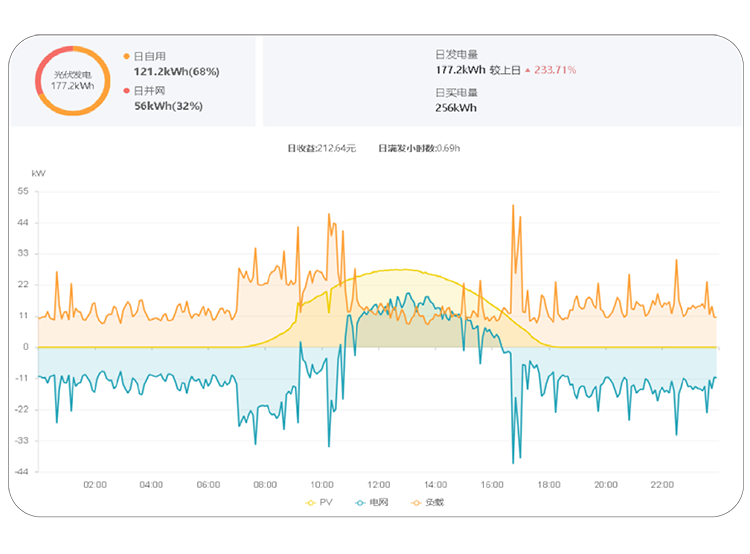

并反映負荷用電曲線(橙色)與光伏發電功率曲線(黃色)和從電網取電功率曲線(藍色)之間的實時關系，并整體反映每日、月、年自發自用比例和饋網電量比例和記錄發電和用電量的詳細月度和年度統計數據，便于長期能耗監控和系統性能分析。

左右滑動，查看更多

應用案例

▍尼泊爾242kW并網光伏項目

● 機型：S6-GC110K并網逆變器

● 數量：2

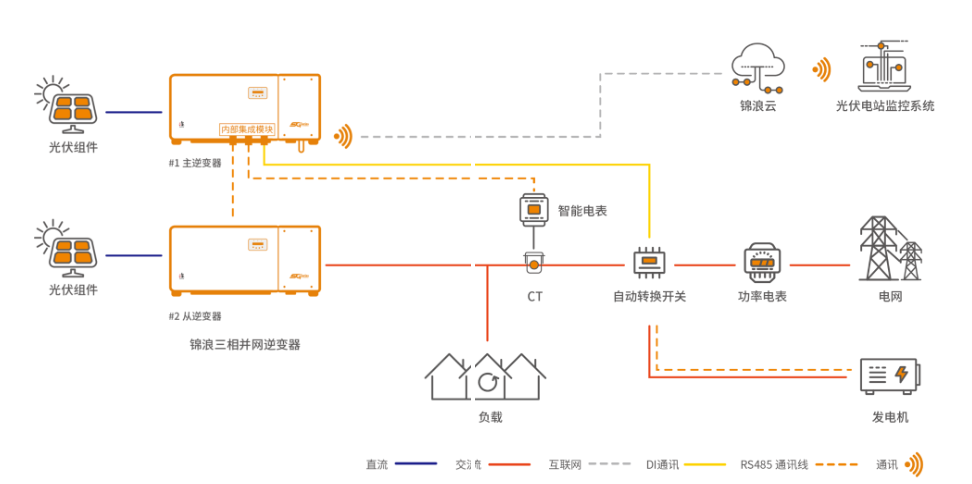

● 系統拓?fù)洌?/p>

左右滑動，查看更多

● 效益：

該項目采用錦浪S6-GC110K逆變器，在無需外置控制器的情況下實現功率調控，并具備三相功率不平衡控制能力，提升了光伏系統發電效率。

另外，針對東南亞地區工商業電站頻繁停電的應用場景，該解決方案構成的系統可自動識別交流源：當檢測到柴油發電機獨立供電時，系統將自動切換至發電機模式，避免逆變器向發電機饋電;

在電網模式下，逆變器執行標準防逆流方案;

在發電機模式下，確保系統獨立運行，并保障柴油發電機在最低功率下運行，更多的功率通過光伏補充，從而實現電網斷電情況下，光伏系統也能持續穩定的給負載供電。

總結

防逆流解決方案可有效滿足“并網不饋網”的特殊政策要求。除此之外，通過防逆流解決方案在保障電網穩定運行、提升系統安全性的同時兼顧經濟性、并提高能源利用效率，錦浪科技主從防逆流+三相不平衡解決方案，結構簡單、經濟性高且功能豐富，不但能滿足每相功率的精細控制，同時能實現與發電機組網形成獨立供電系統。以實現高效經濟穩定的工商業光伏電力使用需求。

在下期小課堂中，我們將為大家分享其他三種解決方案，分別是針對低壓多屋頂應用場景的解決方案方案，以及兩種針對高壓側防逆流應用場景的解決方案，敬請期待。
