上期錦浪小課堂為大家分享了主從防逆流解決方案，本期繼續為大家?guī)砹硗馊N防逆流方案，大家可針對不同應用場景選擇最合適的解決方案。

錦浪工商業防逆流解決方案

針對不同應用場景，錦浪提供多種防逆流解決方案，其具體配置和說明如下：

方案一

主從防逆流+三相不平衡解決方案(點擊跳轉文章)

方案二

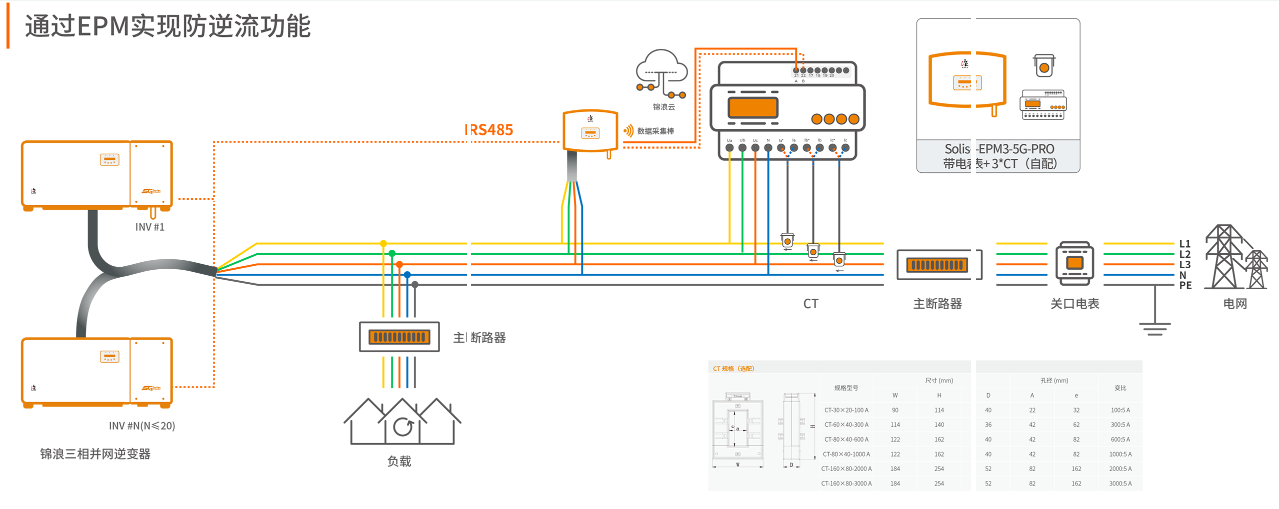

使用EPM+電表實現防逆流功能

如果現場項目仍然是單個屋頂?shù)牡蛪汗夥?xiàng)目，但涉及10臺以上，20臺以內數量的逆變器，可采用外置EPM+智能電表的防逆流解決方案。

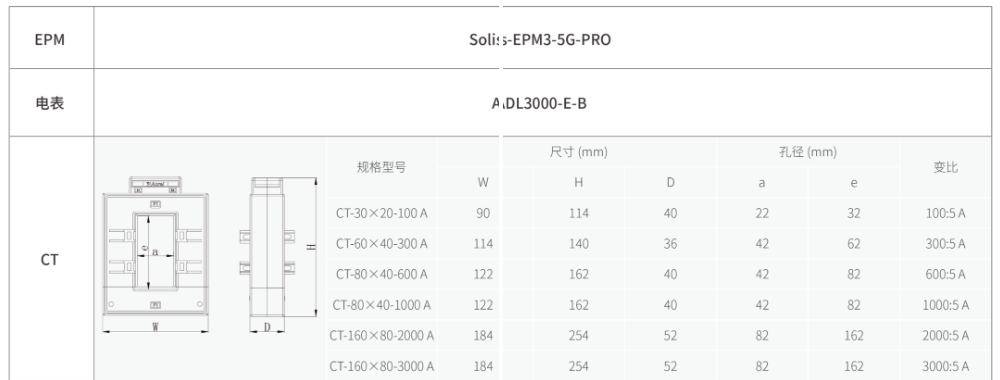

●EPM型號為Solis-EPM3-5G-PRO，電表型號ADL3000-E-B;CT型號需根據現場線徑情況具體選擇，參考如下表：

●Solis-EPM3-5G- PRO可以控制多達20臺不同型號和功率的三相逆變器，控制精度可達 1%，提高系統自發使用率。

·

▍特點：

● 該方案適合錦浪所有工商業型號的逆變器。

● 該解決方案最大支持20臺不同功率段的逆變器控制。

● 當逆變器與EPM連接時，無需其他監控設備與逆變器連接，EPM統一監控和控制各逆變器數據。

● 電表通過RS485和EPM連接。

● 逆變器只需設置地址，無需設置主從控制。

● 具體安裝應用可參考EPM手冊。

方案三

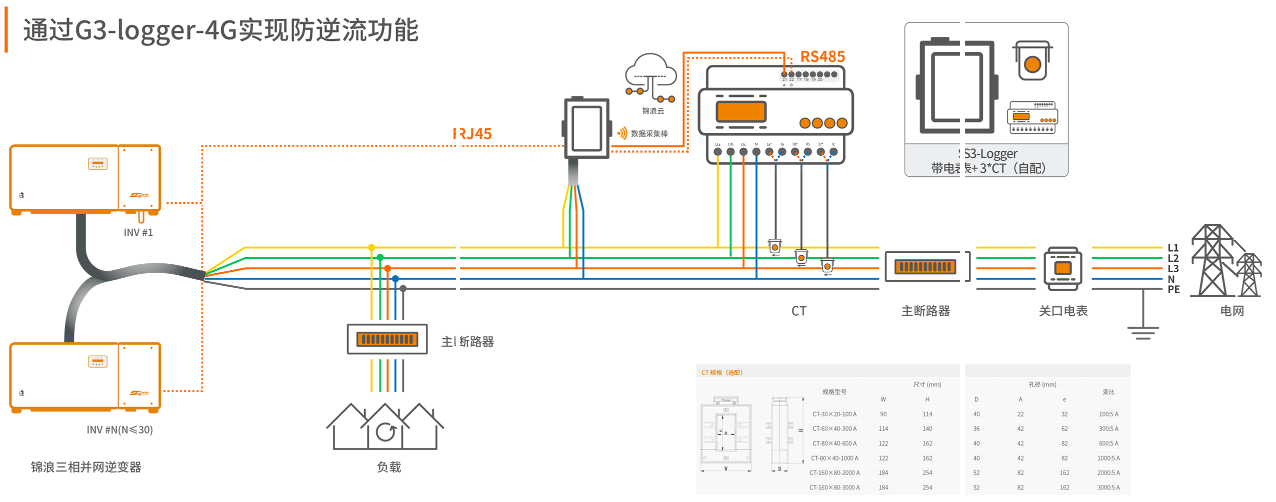

使用G3-Logger-4G設備實現防逆流控制功能

對于多屋頂?shù)墓夥?xiàng)目，逆變器較為分散，可采用G3-Logger-4G+電表實現，該方案針對逆變器數量在45臺內的大型多屋頂工商業解決方案，另外，采用該方案還可實現接入氣象監測數據的功能。

·

▍特點

● 該方案適合錦浪所有工商業型號的逆變器。

● 該解決方案最大支持45臺不同功率段的逆變器控制。

● 電表通過RS485和G3-Logger-4G連接。

● 逆變器只需設置地址，無需設置主從控制。

● 具體安裝應用可參考G3-Logger-4G手冊。

方案四

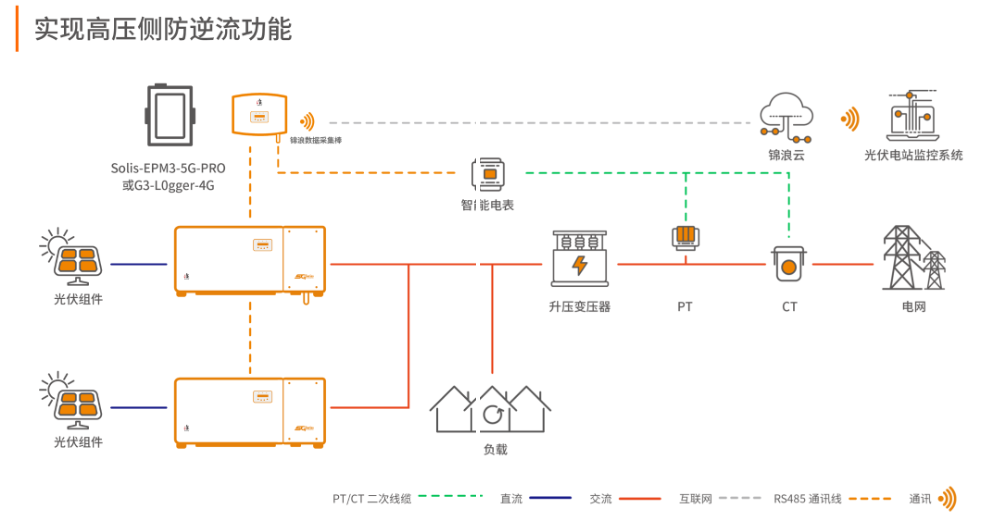

高壓側防逆流

高壓防逆流即在高壓側(10kV、35kV)做防逆流，與低壓防逆流在400V低壓進線柜采樣控制不同，高壓防逆流的采樣點在配電房/升壓站10kV、35kV的進線柜上進行二次側采樣(PT為電壓互感器，二次側電壓為100V，CT為電流傳感器，二次側電流一般為5A)。

錦浪GCI-EPM3-5G- PRO和G3-Logger-4G產品均可實現高壓側防逆流功能，用戶可根據現場應用情況，選擇合適的設備實現該功能。

若是單屋頂項目，可采用Solis-EPM3-5G-PRO+ 電表的高壓側防逆流方案。

若是多屋頂項目，可采用G3-Logger-4G+電表的高壓側防逆流方案。

注：防逆流解決方案需結合現場工況，選擇適合的解決方案，具體可咨詢錦浪技術工程師。

總結

隨著光伏裝機容量的不斷提升，以及政策更加規范化、標準化的要求。工商業光伏實現防逆流控制將成為主要技術趨勢。除此之外，通過防逆流解決方案在保障電網穩定運行、提升系統安全性的同時兼顧經濟性、并提高能源利用效率，錦浪科技提供多種防逆流解決方案，用戶可針對不同場景靈活選擇，以實現高效經濟的工商業光伏電力使用需求。
