OPAx354-Q1 系列高速電壓反饋 CMOS 運算放大器專為視頻應用和其他需要寬帶寬的 應用 而設計。這些器件具有單位增益穩定性，可以驅動大型輸出電流。差分增益為 0.02%，而差分相位為 0.09°。靜態電流僅為每通道 4.9mA。

數據手冊：*附件：OPA4354-Q1 汽車類 250MHz 軌到軌 IO CMOS 四路運算放大器技術手冊.pdf

OPAx354-Q1 系列運算放大器針對低至 2.5V (±1.25V) 和高達 5.5V (±2.75V) 的單電源或雙電源供電運行進行了優化。共模輸入范圍超出電源供電范圍。電源軌的輸出擺幅在 100mV 以內，從而支持寬動態范圍。

單電源版本 (OPA354A-Q1) 可提供微型 SOT–23-5 (DBV) 封裝。雙電源版本 (OPA2354A-Q1) 可提供微型 VSSOP-8 (DGK) 封裝并 采用 完全獨立的電路，可將串?dāng)_降到最低并徹底消除相互干擾。雙電源版本 (OPA4354-Q1) 可提供 TSSOP-14 (PW) 封裝。該器件的規格支持在 –40°C 至 +125°C 的汽車溫度范圍內運行。

特性
? 符合汽車類應用的 要求
? 具有符合 AEC Q100 標準的下列結果：
– 器件溫度等級：環境運行溫度范圍為 -40°C 至
+125°C
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級：
– OPA354A-Q1 和 OPA2354A-Q1 為 C6
– OPA4354-Q1 為 C3
? 單位增益帶寬：250MHz
? 高帶寬：100MHz GBW 產品
? 高壓擺率：150V/μs
? 低噪聲：6.5nV/√Hz
? 軌至軌 I/O
? 高輸出電流：> 100mA
? 出色的視頻性能
– 差動增益誤差：0.02%
– 差動相位誤差：0.09°
– 0.1dB 增益平坦度：40MHz
? 低輸入偏置電流：3pA
? 靜態電流：4.9mA
? 熱關斷
? 電源范圍：2.5V 至 5.5V

引腳功能和配置

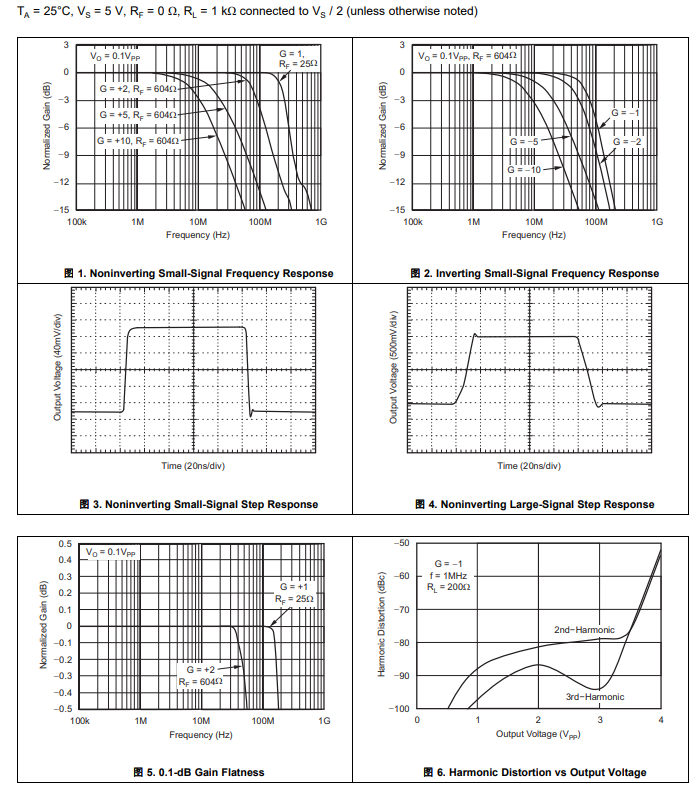

典型特性

功能方框圖

應用
? 導航和雷達系統
? 盲點監測系統
? 短程到中程雷達添加了項目符號
? 視頻處理
? 超聲波
? 光網絡、可調激光器
? 光電二極管互阻放大器
? 有源濾波器
? 高速積分器
? 模數轉換器 (ADC) 輸入緩沖器
? 數模轉換器 (DAC) 輸出放大器
? 條形碼掃描器
? 通信
