概念

什么是“源網荷儲

“源”指的是電源：包括火電、水電、核電、風電、光伏、生物質發電等。

“網”指的是電網：電網是由變電站、配電站、電力線路（包括電纜）和其他供電設施所組成的供電網絡。

“荷”指的是負荷：負荷是用電設備消費電功率的總和。負荷與用電時間的乘積，就是我們通常講的“用電量”。

“儲”指的是儲能：儲能就是在電力富余時將其存儲下來，在需要時放出，類似于一個保障電網穩定平衡的大型“充電寶”。

什么是“源網荷儲一體化”

電力系統是一個需要維持瞬時平衡的系統，在傳統電力系統中，主要通過發電機組的轉動慣量、調頻能力根據負荷的變化進行發電量調節，以實現電力平衡，即所謂的“源隨荷動”。

與傳統電網相比，新型電力系統的電網發展將形成大電網主導、多種電網形態相融并存的格局。未來以家庭、社區、園區等不同大小的區域形成多層級微電網，解決規模化新能源與新型負荷大量接入、即插即用的問題。將傳統電力系統“發-輸-變-配-用”的單向過程，形成“源-網-荷-儲”的一體化循環過程，提高新能源發電消納占比。

總的來說，"源網荷儲一體化"是指將能源源頭（例如光伏、風電等）、電網、用電負荷和儲能系統有機地整合在一起，形成一個綜合性的能源系統，以實現能源的高效利用和優化能源供應和需求的平衡。

源網荷儲一體化優勢

增加能源消納能力：分布式光伏和風電等可再生能源通常地理位置分散，直接接入電網可能導致電網的過載或電壓波動問題。而通過源網荷儲一體化，可以在負荷附近靈活地調整能源消納，降低對電網的影響，提高電網的容納能力。

降低用電成本：通過源網荷儲一體化的能源管理，可以優化電力供應方案，使得用電峰谷負荷更平衡，避免用電高峰時段的高電價，從而降低用電成本。

提高能源安全性：源網荷儲一體化使得能源系統更加靈活和可控，可以應對突發情況和災害，提高能源供應的安全性和可靠性。

實現能源多元化：源網荷儲一體化可以將多種能源有機地整合在一起，包括可再生能源、傳統能源和儲能系統等，實現能源多元化，降低對單一能源的依賴。

推動智能電網發展：源網荷儲一體化的實現需要借助先進的數字化和信息化技術，推動智能電網的建設和發展，提高電網的智能化程度和運行效率。

關鍵技術

智能能源管理系統：源網荷儲一體化需要實時監測和控制能源生產、傳輸、消費和儲存的各個環節。智能能源管理系統通過傳感器、監測設備和數據通信技術，對能源的生產和消費進行實時監測和分析，提供智能化的能源管理和優化方案。

儲能技術：儲能是源網荷儲一體化的重要組成部分。利用儲能技術可以在能源生產高峰時段將多余的能源儲存起來，在能源需求高峰時段釋放出來，實現能源供需平衡。

可再生能源發電技術：源網荷儲一體化需要大量的可再生能源來滿足能源生產需求。因此，采用高效、可靠的可再生能源發電技術是關鍵。目前常用的可再生能源發電技術包括光伏發電、風力發電、水力發電等。

智能電網技術：智能電網技術是源網荷儲一體化的重要支撐。智能電網技術通過數字化、自動化和通信技術，實現對電網的智能監控、調度和管理，確保電網的穩定運行。

實施模式

根據國家發展改革委、國家能源局發布的《關于推進電力源網荷儲一體化和多能互補發展的指導意見》，“源網荷儲一體化”實施路徑主要有三種具體模式：

區域（?。┘?jí)源網荷儲一體化

1、引入電源側、負荷側、獨立電儲能等市場主體，全面開放市場化交易，通過價格信號引導各類市場主體靈活調節，培育用戶負荷管理能力，提高用戶側調峰積極性。

2、加強全網統一調度，研究建立源網荷儲靈活高效互動的電力運行與市場體系，充分發揮區域電網的調節作用，落實電源、電力用戶、儲能、虛擬電廠參與市場機制。

市（縣）級源網荷儲一體化

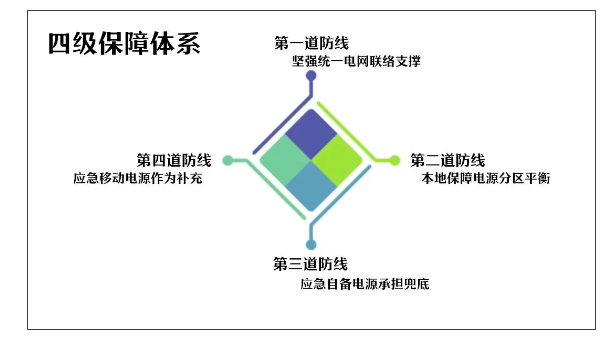

在重點城市開展源網荷儲一體化堅強局部電網建設，梳理城市重要負荷，研究局部電網結構加強方案，提出保障電源以及自備應急電源配置方案。

結合清潔取暖和清潔能源消納工作，研究熱電聯產機組、新能源電站、靈活運行電熱負荷一體化運營方案。

園區（居民區）級源網荷儲一體化

1、運用技術手段和“互聯網+”新模式，調動負荷側調節響應能力。

2、在城市商業區、綜合體、居民區，依托光伏發電、并網型微電網和充電基礎設施等，開展分布式發電與電動汽車（用戶儲能）靈活充放電相結合的園區（居民區）級源網荷儲充一體化建設。

3、在工業負荷大、新能源條件好的地區，支持分布式電源開發建設和就近接入消納，結合增量配電網等工作，開展源網荷儲一體化綠色供電園區建設。

4、研究源網荷儲綜合優化配置方案，提高系統平衡能力。

解決方案

智慧能源管理平臺

平臺介紹

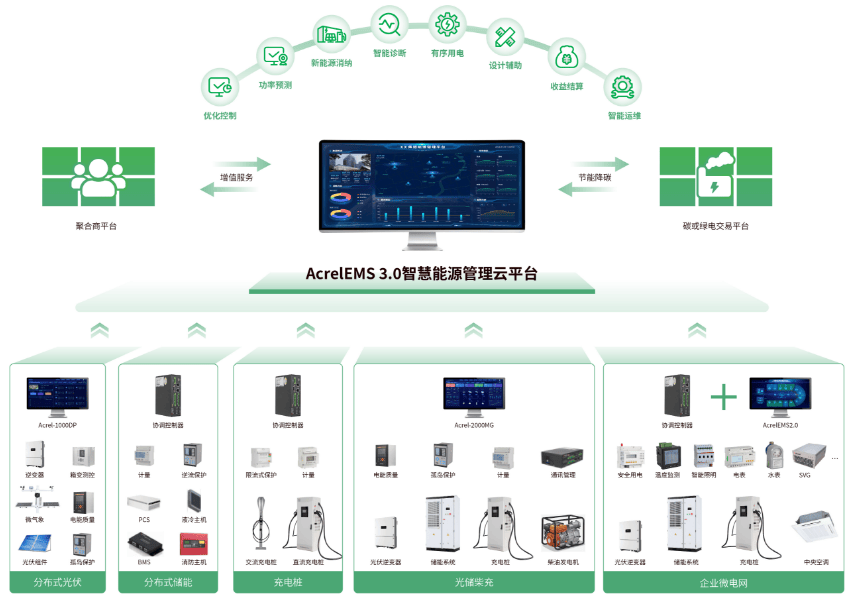

Acrel-EMS3.0 智慧能源平臺是針對企業微電網的能效管理平臺，滿足江蘇省《新型電力負荷管理系統數據接入規范》的技術架構，可通過云云互聯方式接受電力平臺的調度指令和策略下發，支持作為微網調度子系統或子平臺。

解決方案

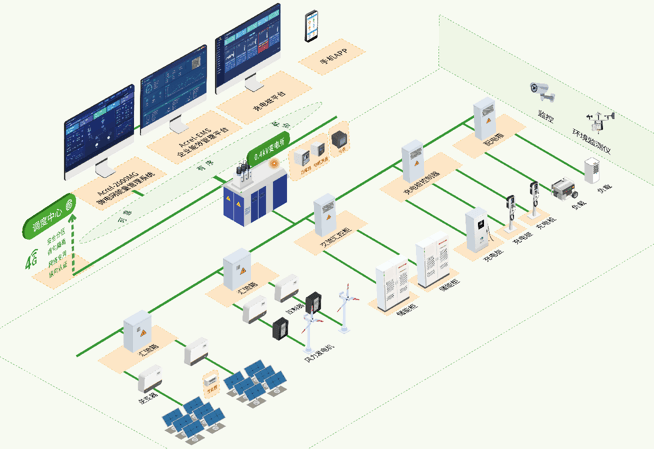

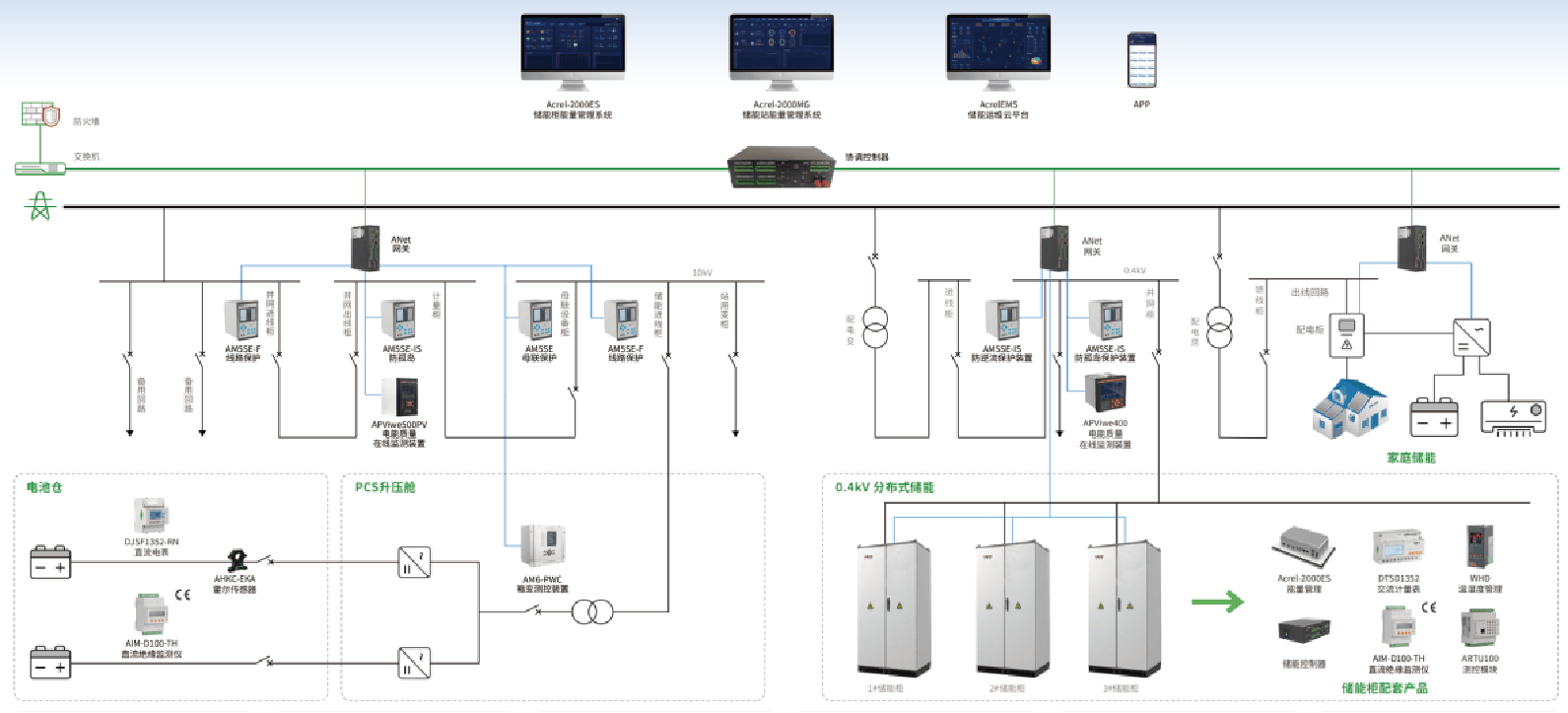

微電網系統解決方案，通過在企業內部的源、網、荷、儲、充的各個關鍵節點安裝自主研發的各類監測、分析、保護、治理裝置；通過先進的控制、計量、通信等技術，將分布式電源、儲能系統、可控負荷、電動汽車、電能路由器聚合在一起；平臺根據最新的電網價格、用電負荷、電網調度指令等情況，靈活調整微電網控制策略并下發給儲能、充電樁、逆變器等系統與設備，保證企業微電網始終安全、可靠、節約、高效、經濟、低碳的運行。

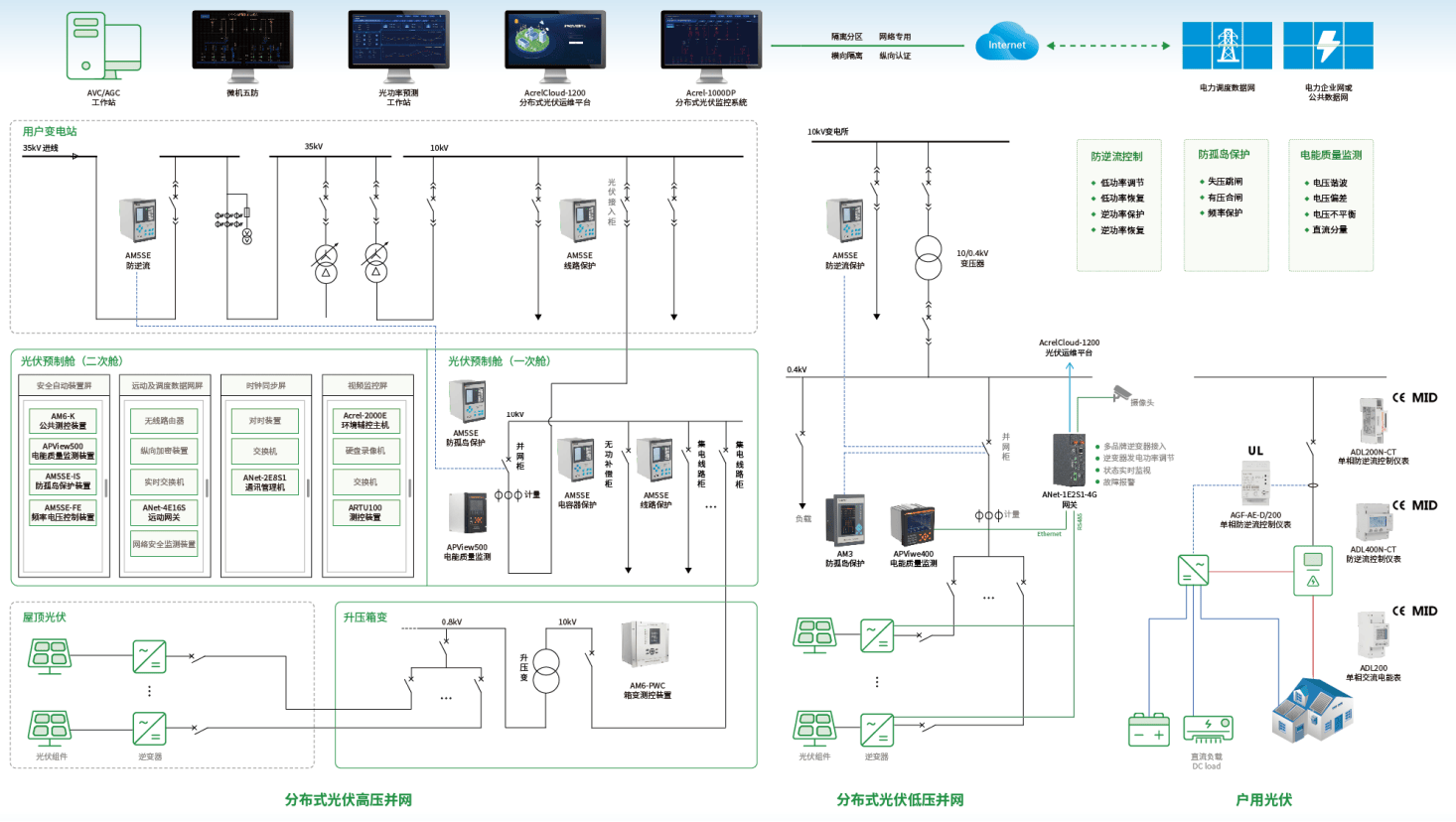

解決方案-分布式光伏監控系統

降低能源使用成本；減輕變壓器負載；余電上網，提高收益；節能減碳，符合國家政策。

解決方案-工商業儲能系統

通過峰谷套利、動態增容、需量管理、需求側響應等策略控制提升能源利用率；在電網不穩定時輔助供電，提升電能質量；并離網無縫切換，保證關鍵負荷用電；全面監控，快速故障告警，使得供電系統安全穩定。

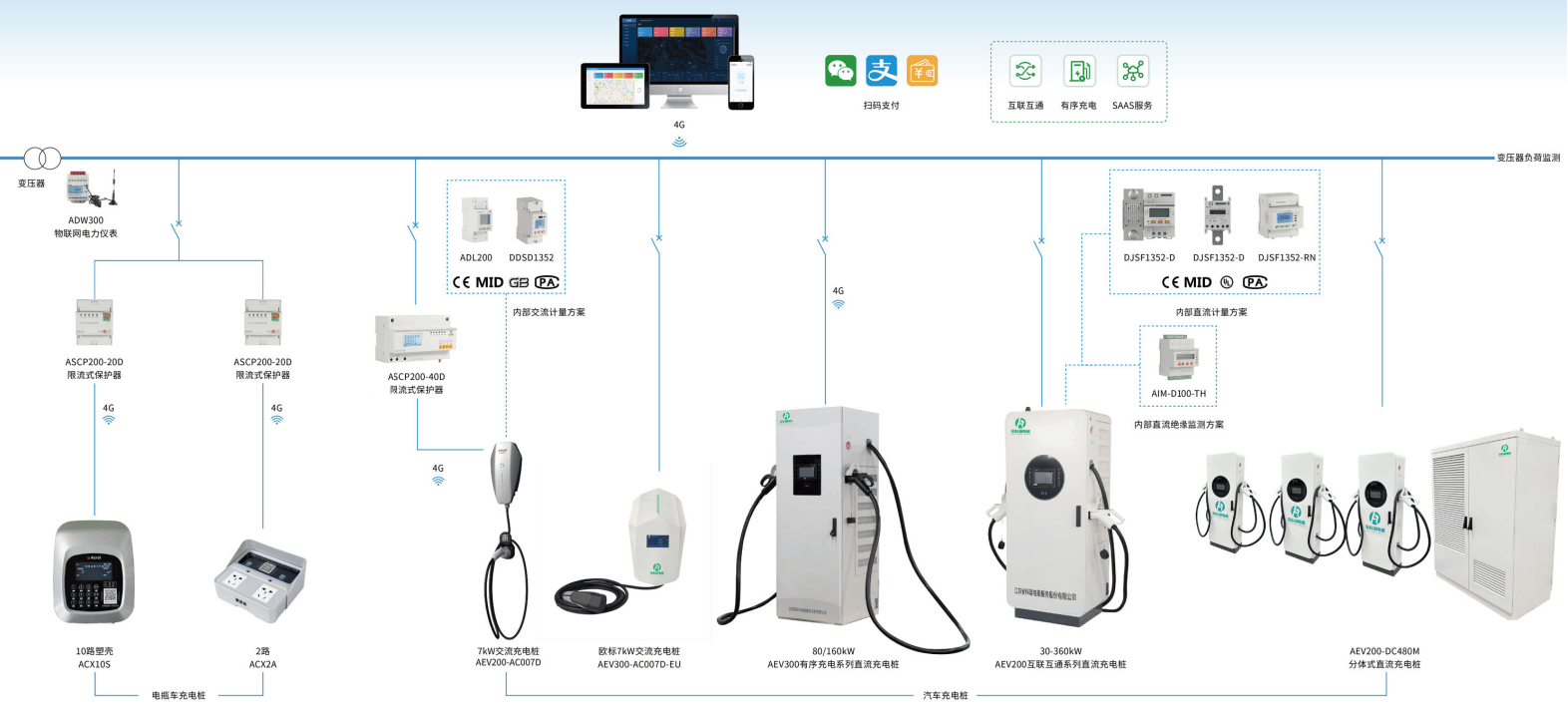

解決方案-有序充電系統

企業需求：用能可靠、清潔；降低能源成本；高效運維；專業全面的能源管理；錯峰用電、削峰填谷。

運營需求：設備穩定可靠；招商引流；高效運維；低運營成本；有序充電。

用戶收益：收費和監控管理；縮短回本周期；安全可靠運行；高效率運維；低運營成本。

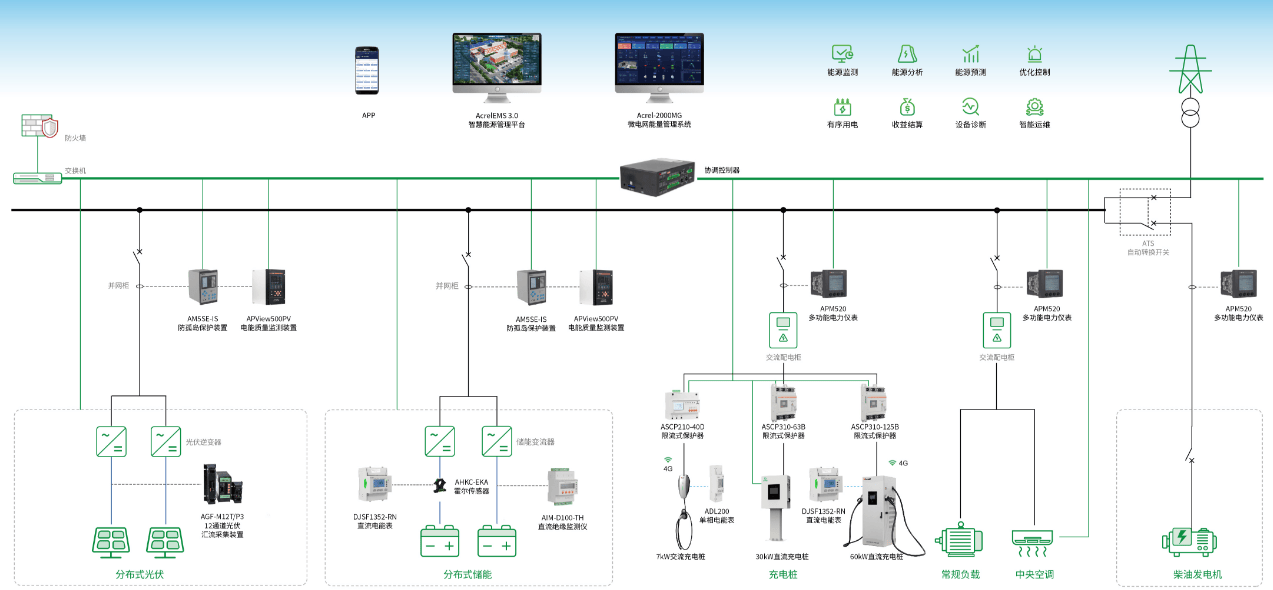

解決方案-光儲充系統

用戶需求

對微電網的源、網、荷、儲能系統、充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，完成不同目標下光儲充資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益最大化。

用戶收益

平滑功率輸出，提升綠電使用率；削峰填谷、谷電利用，提高經濟性；降低充電設備對局部電網的沖擊；降低站內配電變壓器容量。

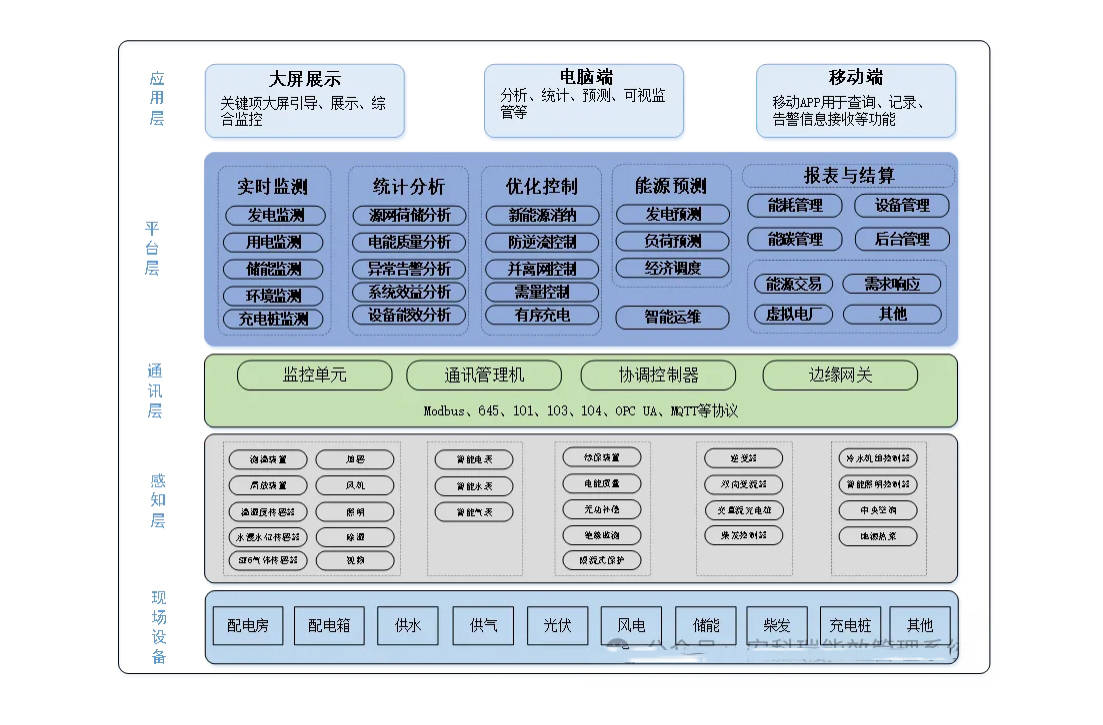

平臺功能

系統功能展示

系統總覽 “源網荷儲”等全量運行數據，存儲展示、狀態檢測、運行告警。 直觀展示微電網系統電量、碳排、成本、設備運行等各類數據。 實時呈現微電網電力數據流向和設備安全情況。

微電網運行監測

支持電站拓?fù)洹?光儲充監控、 環境監控、 策略執行、 收益結算、 態勢感知等。

注：支持第三方平臺與子系統的接入，如視頻、充電樁、空調、相變儲能、電能路由器等。

功率預測

多源數據整合 基于氣象數據、歷史運行數據、電網數據全面了解電力系統的運行狀況。 高精度預測模型 機器學習算法能夠自動學習并適應不同條件下的變化趨勢，確保預測結果的準確性。 多時間尺度預測 超短期預測：適用于日內調度計劃的制定。 短期預測：適用于日常調度計劃的制定。 中期預測：有助于中長期的發電計劃安排。

優化調度

基于能耗最優、成本最低和碳排放最少的經濟優化調度； 考慮電網供電力平滑與電壓穩定的安全運行調度策略； 需求側響應電網互動策略。

協調控制

光伏--防逆流； 儲能--防逆流、峰谷套利、需量控制、柔性擴容； 光儲--防逆流、新能源消納、需量控制、動態擴容； 光儲充--防逆流、新能源消納、需量控制、有序充電； 源網荷儲充--防逆流、新能源消納、需量控制、有序充電、負荷柔性控制。

聚合資源

聚合微電網內光伏、儲能、充電樁及空調柔性負荷； 以單一虛擬電廠子站與獨立電力戶號接入上層負荷聚合商或虛擬電廠平臺； 充分發揮微電網靈活資源的調節能力，賦能能源資產未來持續增值， 實現整體收益最大化。

碳排管理

企業、部門、區域碳排監控； 碳排統計、同環比分析； 支持月、年碳排報表； 碳盤查報告

配套產品

儲能產品

充電樁

微電網智慧能源管理平臺是構建智能電網的重要組成部分，對于推動能源革命、實現可持續發展具有重要意義。本方案將為您提供一套完整的解決方案，助力您實現微電網的智能化管理和高效管理。
