DRV2700 器件是一款單芯片壓電式驅動器，此驅動器具有集成的 105V 升壓開關、集成型功率二極管以及集成的全差分放大器。這款多用途器件能夠驅動高壓和低壓壓電負載。輸入信號既可以是差分信號，也可以是單端信號，而且交流或直流耦合均支持。 DRV2700 器件支持四種 GPIO 控制的增益：28.8dB、34.8dB、38.4dB 和 40.7dB。

數據手冊：*附件：DRV2700 采用QFN封裝且具有集成式、105V、升壓轉換器的工業壓電式驅動器技術手冊.pdf

升壓電壓通過兩個外部電阻進行設置。施加到開關引腳 (SW) 和 VDD 引腳的電壓已被標出以支持獨立電池。升壓電流限值可通過 R~(REXT)~ 電阻進行編程。此升壓轉化器架構允許用戶針對基于所需性能要求的給定電感器來優化 DRV2700 電路。此外，該升壓轉換器基于滯后架構，可最大程度降低開關損耗，從而提高效率。

DRV2700 器件的啟動時間典型值為 1.5ms，從快速退出休眠模式方面來講是一款理想的壓電式驅動器。該器件具有熱過載保護，可在過驅動時免遭損壞。

特性
? 100V 升壓或 1kV 反激配置
? 采用升壓 + 放大器配置的 ±100V 壓電驅動器
– 4 種可通過 GPIO 調節的增益
– 差分或單端輸出
– 低壓控制
– 交流和直流輸出控制
? 采用反激配置的 0 至 1kV 壓電驅動器
– 低壓控制
– 交流和直流輸出控制
? 集成升壓或反激轉換器
– 可調節的電流限制
– 集成功率場效應晶體管 (FET) 和二極管
? 快速啟動時間：1.5ms
? 寬電源電壓范圍：3.3V 至 5.5V
? 4mm x 4mm 超薄四方扁平無引線 (VQFN) 封裝
? 1.8V 兼容數字引腳
? 過熱保護

引腳功能和配置

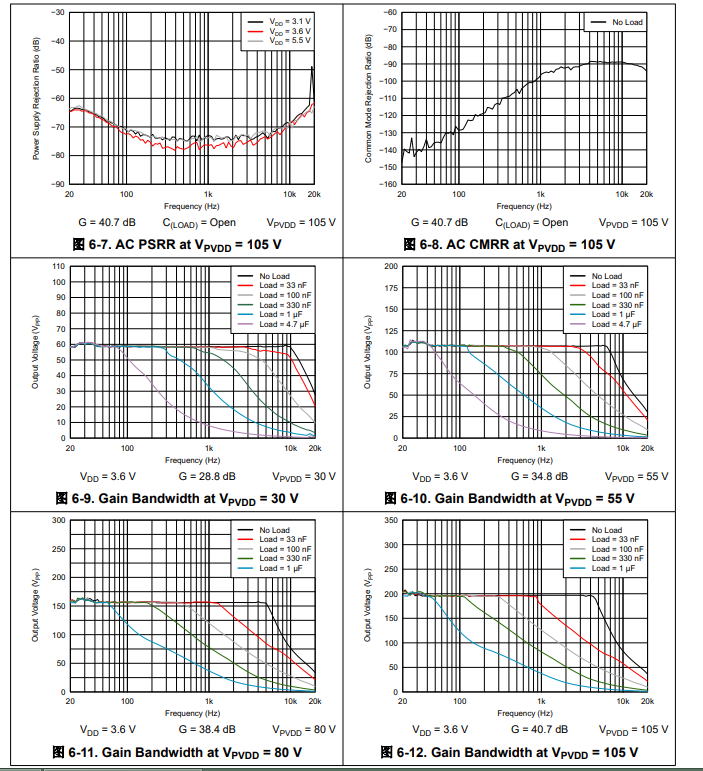

典型特性

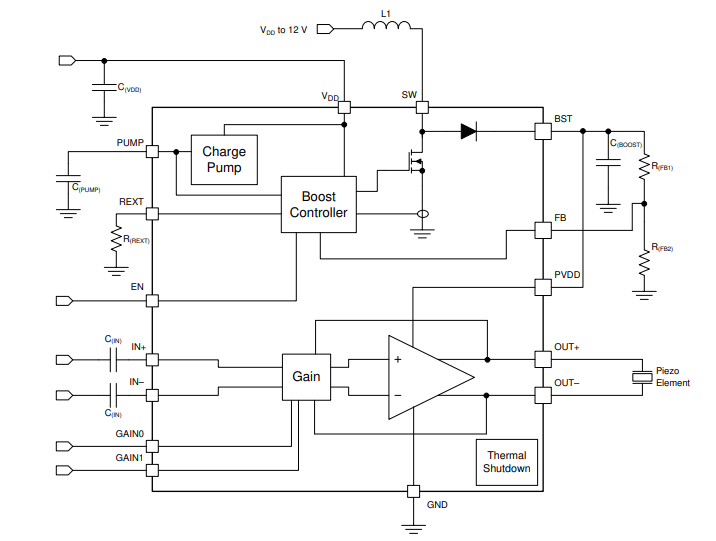

功能方框圖

應用
? 壓電定位致動器
? 壓電聲響驅動器
? 壓電噴墨打印機
? 壓電傳感器
? 壓電微泵
