隨著全球老齡化趨勢加劇，居家醫療和照護市場迅速崛起，對外置式醫療級適配器的需求也隨之增長。許多非危及生命的患者在家中使用醫療設備進行護理已成為常態。這些設備包括霧化器、血氧儀、防褥瘡氣墊床等，需滿足嚴格的醫療安全標準，如歐美60601-1-11居家醫療安規認證、2×MOPP高絕緣等級、BF類標準以及超低泄漏電流等要求。

基于onsemi NCP12400的固定頻率電流模式AC/DC適配器，專為滿足這些需求而設計，提供了一種高效、穩定且安全的20W電源解決方案，適用于各種居家醫療設備和便攜式醫療裝置。

方案場景應用圖

核心技術亮點

1. 簡化設計，降低成本

NCP12400集成了動態自供電功能，通過內部啟動電流源為控制器供電，簡化了輔助電源和VCC電容的設計。此外，內置高壓啟動和X2放電電路，可檢測交流輸入線的斷開并觸發放電，進一步降低系統復雜性和成本。

2. 優異的負載效率

通過頻率折返技術，NCP12400在輕負載條件下表現出卓越的效率，同時待機功耗低至30mW以下。其安靜的跳過模式將跳躍頻率鎖定在可聽范圍之外，顯著降低噪聲并提升用戶體驗。

3. 穩定的功率輸出

內置定時器故障檢測功能，可檢測過載情況并通過可調節補償保持功率穩定，確保輸入電壓波動時輸出功率不受影響，增強了電源的可靠性。

4. 卓越的電磁兼容性

NCP12400支持頻率調制功能，使電磁干擾（EMI）信號更加柔和，滿足相關電磁兼容性標準，減少對其他電子設備的干擾。

5. 多重保護功能

適配器具備過功率保護、過電壓保護、過溫保護以及內部熱關斷等多種保護功能，可根據不同應用需求進行定制，確保設備在異常情況下的安全運行。

6. 靈活的工作頻率

提供65kHz和100kHz兩種固定工作頻率選項，設計人員可根據具體應用需求優化電源性能和效率。

7. 強大的驅動能力

NCP12400具備300/500mA源/灌電流峰值驅動能力，能夠有效驅動功率開關管，滿足不同功率等級的反激電源設計需求。

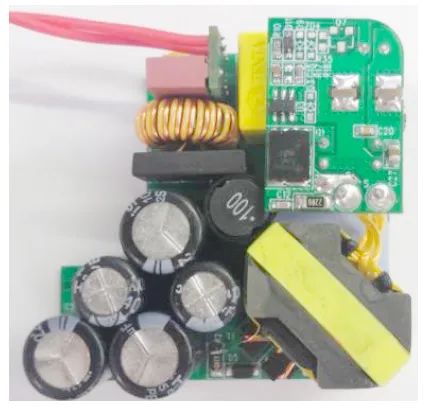

展示板照片正面

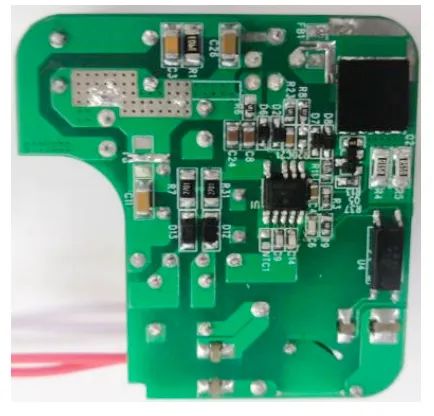

展示板照片背面

方案規格

? 輸入電壓：90--264VAC

? 輸出電壓：5V

? 輸出電流：4A

? 輸出功率：20W

? 系統滿載效率：大于82%

? 待機功耗：小于30MW

? 認證：醫療認證IEC60601-1 (2×MOPP)

? 漏電流：超低病患泄漏電流 < 5μA

? 絕緣電壓：4KVAC輸入/輸出隔離

? 工作溫度：-40 ~ +90℃ 超寬溫

? 保護功能：短路、過負載、輸入過低保護

? 質保：3年保固

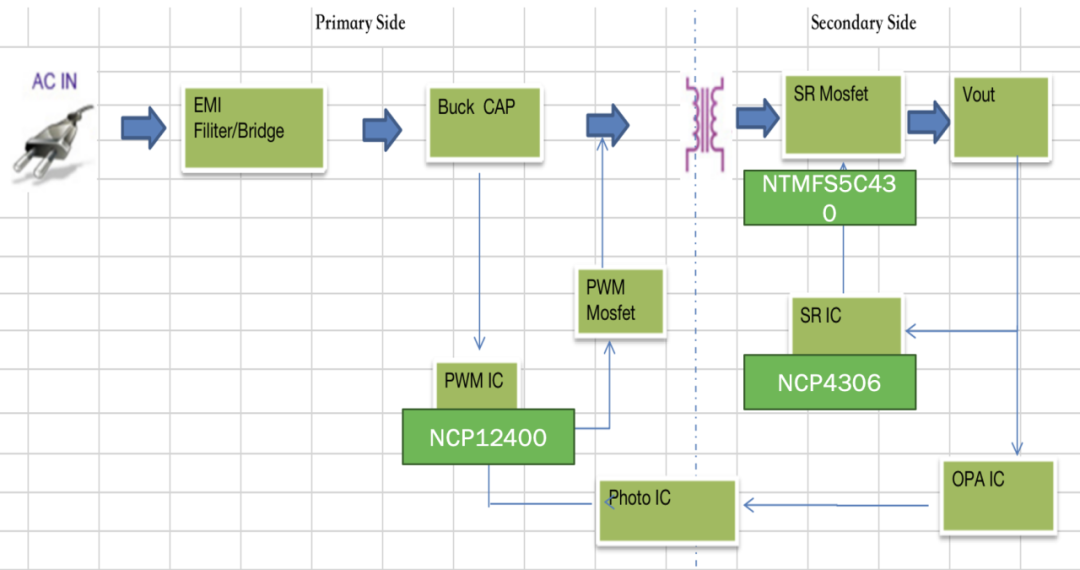

方案方塊圖

應用場景

該適配器特別適用于居家醫療設備和便攜式醫療裝置，如霧化器、血氧儀、防褥瘡氣墊床等。其小巧便攜的設計、符合DoE Level VI和歐盟ErP能效標準的高效能表現，使其成為醫療設備電源的理想選擇。

通過onsemi NCP12400的創新技術，醫療級適配器不僅滿足了嚴格的安全和性能要求，還為居家醫療設備提供了高效、穩定的電源支持，為患者的居家護理帶來更多便利和保障。
