onsemi 近些年推出的NCP1622是一款CrM PFC控制器，這顆芯片帶有谷底同步頻率折返(Vally Synchronized Frequency Fold?back, VSFF)功能，VSFF操作模式讓電源供應器在不同負載情況下得以獲得整體最佳效率。另外，安森美半導體NCP1622也有提供幾個實用的功能：

第一、NCP1622設計為TSOP-6封裝，最小化封裝的同時最大程度優化功率因素校正功能，減小PCB占用尺寸；
其二、NCP1622有提供Skip功能，使NCP1622工作在輕載工況下實現降低功耗，最大程度優化輕載效率表現。

NCP13992是onsemi近年來開發的一款高性能電流模式半橋諧振控制器，此芯片設計成具有600V高壓柵極驅動器，簡化線路布局，減少外圍元件數量，NCP13992內部集成600V 高壓啟動電源，可以實現快速啟動系統，減少電源啟動時間。NCP13992內部提供一套完整的保護功能，包括過載保護，過流保護，防止硬開關循環，斷電檢測，光耦開路檢測，自動死區調整，過電壓（OVP）和過溫（OTP）保護，掉電檢測功能可以有效地設計在任何應用下安全可靠地工作。

本文以NCP1622作為PFC 控制部分結合電流模式諧振控制芯片NCP13992制作雙級高性能開關電源對其進行基本功能測試驗證，電源性能表現結果詳見測試報告。

?場景應用圖

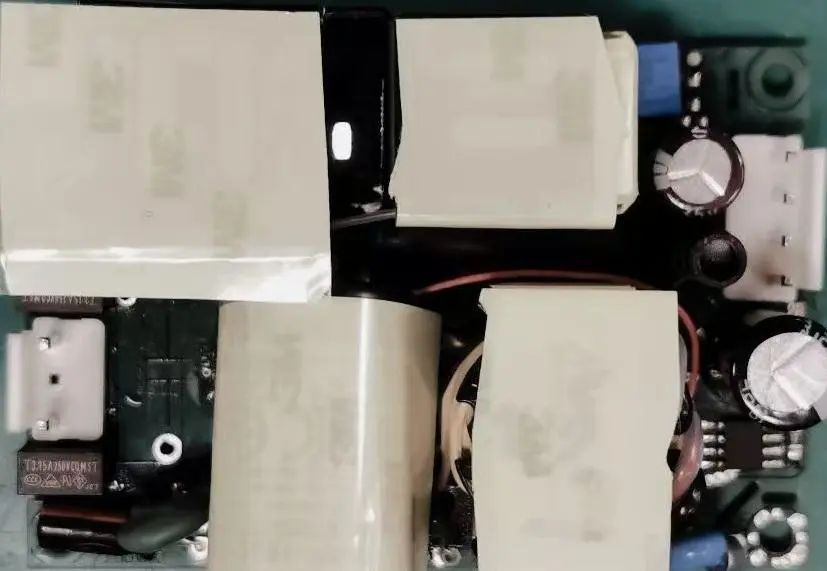

?展示板照片

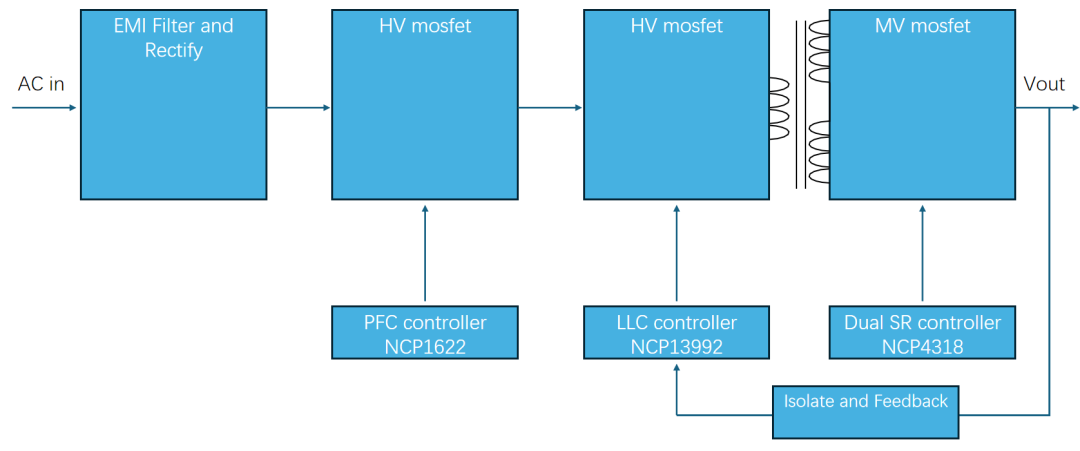

?方案方塊圖

?核心技術優勢

CRM操作模式下提供谷底切換功能

臨界模式PFC允許使用沒有輔助繞組的電感來簡化設計

6pin 封裝PFC芯片減少PCB使用空間

頻率折返與跳頻模式：輕載條件下的頻率折返與安靜地跳頻表現出優異效率的同時減低噪聲

電流模式控制的LLC具有良好的動態響應特性，能夠快速響應負載的變換，改善動態負載下的紋波。

LLC 芯片提供輸出電壓供給PFC芯片降低電源設計的復雜度

輕載模式下LLC芯片3pin控制PFC on/off，進而降低在輕載模式下功率損耗，改善待機功耗

?方案規格

全電壓輸入范圍: 90Vac ~ 264Vac

輸出電壓：12Vdc

輸出電流:8.3A

最大輸出功率: 100W

整機效率 > 90%

P.F. > 0.95

保護功能：輸出過壓保護/過流保護/過溫保護等

展示板PCBA尺寸 LxWxH= 80mm x 50 mm x 28 mm
