TLV170x 系列器件提供寬電源范圍、軌到軌輸入、低靜態電流和低傳播延遲。 所有這些特性均符合行業標準，采用極小封裝，借此，這些器件得以成為目前市場上可提供的最佳通用比較器。

數據手冊：*附件：TLV1704 四路高電壓低功耗比較器技術手冊.pdf

集電極開路輸出具有能夠?qū)⑤敵隼寥我怆妷很墸ㄗ畲罂筛叱鲐?fù)電源 +36V）的優勢，且不受 TLV170x 電源電壓影響。

這些器件均可提供單通道 (TLV1701)、雙通道 (TLV1702) 和四通道 (TLV1704) 三種版本。 低輸入偏移電壓、低輸入偏置電流、低電源電流和開集配置使得 TLV170x 系列能夠靈活處理從簡單電壓檢測到驅動單個繼電器的大多數應用。
所有器件的額定工作溫度均在擴展的工業溫度范圍 –40°C 到 +125°C 內。

特性

• 電源范圍：
  +2.2V 至 +36V 或 ±1.1V 至 ±18V
• 低靜態電流：
  每個比較器 55μA
• 輸入共模范圍包括兩個電源軌
• 低傳播延遲：560ns
• 低輸入偏移電壓：300μV
• 集電極開路輸出：
  • 最大可高出負電源 36V 且不受電源電壓影響
• 工業溫度范圍：
  -40°C 至 +125°C
• 小型封裝：
  • 單通道：SC70-5、SOT-23-5 和 SOT553-5
  • 雙通道：VSSOP-8、X2QFN-8
  • 四通道：TSSOP-14

引腳功能和配置

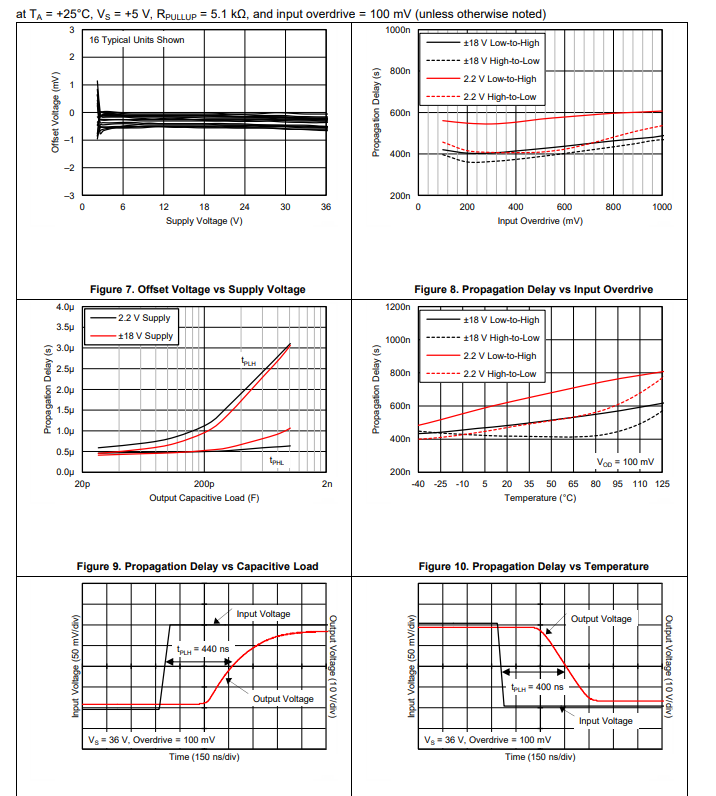

典型特性

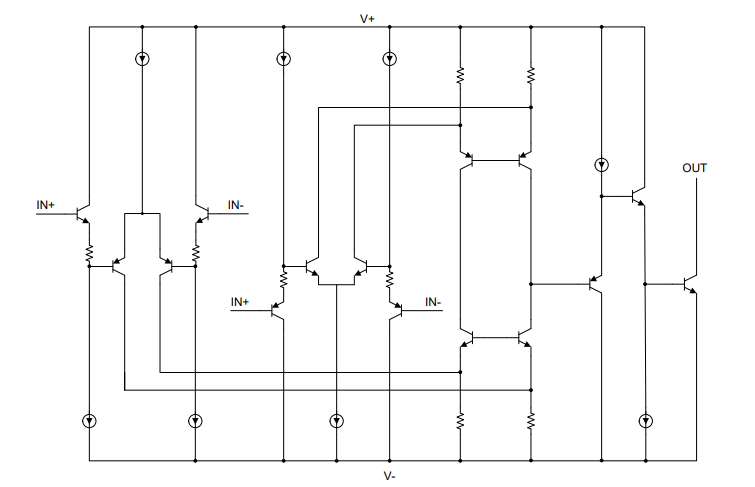

功能方框圖

應用范圍

• 過壓和欠壓檢測器
• 窗口比較器
• 過流檢測器
• 零交叉檢測器
• 針對以下應用的系統監控：
  • 電源
  • 白色家電
  • 工業傳感器
  • 汽車
  • 醫療
