描述

TLV1704-SEP（四路）器件提供寬電源范圍，軌到軌輸入，低靜態電流和低傳播延遲。所有這些功能都采用行業標準，極小的封裝，使這些器件成為可用的最佳通用比較器。

集電極開路輸出提供的優勢是可以將輸出拉至任意電壓軌至無論TLV1704-SEP電源電壓如何，均高于負電源36 V.

該器件是microPower比較器。低輸入失調電壓，低輸入偏置電流，低電源電流和集電極開路配置使TLV1704-SEP器件足夠靈活，可以處理幾乎任何應用，從簡單的電壓檢測到驅動單個繼電器。

特性

• VID V62 /18613
• 抗輻射
  • 單事件閂鎖（SEL）免疫43兆電子伏厘米 ² /MGAT 125°C
  • ELDRS免至30拉德（Si）的
  • TotalIonizing劑量（TID）RLAT為每個晶圓地段向上到20krad（Si）的
• 空間增強塑料
  • 所控制的基線
  • 金線
  • 鎳鈀金LeadFinish < /li>
  • 一個裝配和測試現場
  • 一個制造現場
  • 可用于軍用（-55°C至125°C）溫度范圍
  • ExtendedProduct生命周期
  • 擴展產品更改通知
  • 產品可追溯性
  • 用于低釋氣的增強型模具化合物
• 電源電壓范圍：2.2 V至36 V或±1.1 V至±18 V
• 低靜態電流：每個比較55μA
• 輸入共模范圍包括兩個軌
• 低傳播延遲：560 ns
• 低輸入失調電壓：300μV
• 開路集電極輸出：
  • 高于負電源電壓36 V以上少于SupplyVoltage
• 小包裝：
  • Quad：TSSOP-14

所有商標均為其各自所有者的財產。

參數 與其它產品相比?比較器

? Number of channels (#) Output type Vs (Min) (V) Vs (Max) (V) Propagation delay time (uS) Vos (offset voltage @ 25 C) (Max) (mV) Iq per channel (Typ) (mA) Input bias current (+/-) (Max) (nA) Rail-to-rail Rating Operating temperature range (C) Features VICR (Max) (V) VICR (Min) (V) Package Group ? TLV1704-SEP 4 ? ? Open Collector ? ? 2.2 ? ? 36 ? ? 0.56 ? ? 2.5 ? ? 0.055 ? ? 15 ? ? In ? ? Space ? ? -55 to 125 ? ? ? ? 36 ? ? 2.2 ? ? TSSOP | 14 ? ?

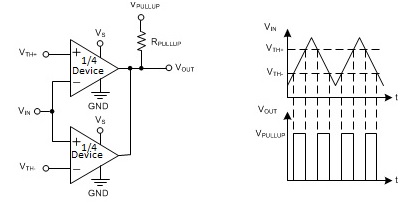

方框圖

•

  TLV1704-SEP - 功能方框圖
