LMP8480 和 LMP8481 是精密的高側電流感測放大器，可將作用于電流感測電阻兩端較小的差分電壓放大為高輸入共模電壓。這些放大器專為雙向 (LMP8481) 或單向 (LMP8480) 電流 應用而設計， 并支持共模電壓范圍為 4V 至 76V 且?guī)挒?270kHz 的輸入信號。由于工作電源電壓范圍與輸入共模電壓范圍之間有重疊，因此 LMP848x 可由同一受監視的電壓進行供電。該優勢使得我們無需再將中間電源電壓路由至電流正受監視的負載點，從而減少組件數并節省板空間。

數據手冊：*附件：LMP8481 4V至76V、雙向電流檢測放大器技術手冊.pdf

LMP848x 系列包含 20、60 和 100 等各種固定增益，適用于在各種溫度下都需實現高精度的 應用 。低輸入偏移電壓允許在不影響系統誤差的情況下使用較小的感應電阻器。憑借 –40°C 至 125°C 的寬工作溫度范圍，LMP848x 成為汽車、電信、工業和消費類 應用的理想之選。LMP8480 和 LMP8481 是 MAX4080 和 MAX4081 的引腳到引腳替代產品，可提升偏移電壓、擴大基準調節范圍并提高輸出驅動能力。LMP8480 和 LMP8481 采用 8 引腳 VSSOP 封裝。

特性
? 典型值：TA = 25°C
? 雙向或單向感測
? 共模電壓范圍：4.0V 至 76V
? 電源電壓范圍：4.5V 至 76V
? 固定增益：20、60 和 100V/V
? 增益精度：±0.1%
? 偏移：±80μV
? 帶寬 (–3dB)：270kHz
? 靜態電流：小于 100μA
? 緩沖后的高電流輸出：大于 5mA
? 輸入偏置電流：7μA
? PSRR（直流）：122dB
? CMRR（直流）：124dB
? 溫度范圍：–40°C 至 125°C

引腳功能和配置

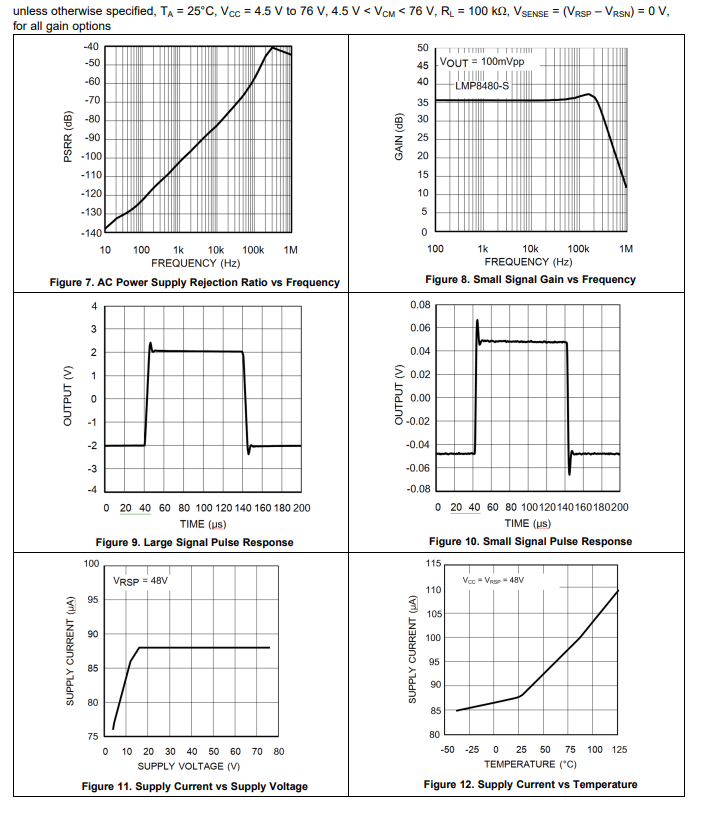

典型特性

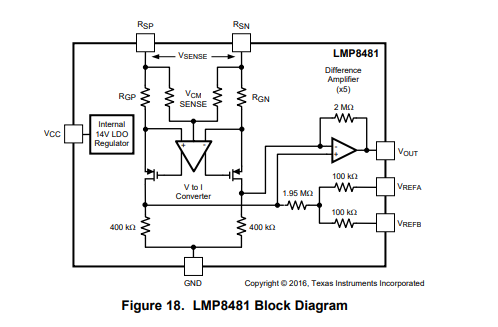

功能方框圖

應用
? 高側電流感測
? 車輛電流測量
? 電信
? 電機控制
? 激光或發光二極管 (LED) 驅動器
? 電源管理
? 太陽能面板監控
