符合汽車標準的LMP8480-Q1和LMP8481-Q1器件是精密的高端電流感測放大器，在存在高輸入共模電壓的情況下，放大電流感測電阻器兩端產生的小差分電壓。這些放大器專為雙向（LMP8481-Q1）或單向（LMP8480-Q1）電流應用而設計，可接受共模電壓范圍為4V至76V、帶寬為270kHz的輸入信號。由于工作電源范圍與輸入共模電壓范圍重疊，LMP848x-Q1可以由正在監測的相同電壓供電。這一優勢消除了將中間電源電壓路由到監測電流的負載點的需要，從而減少了組件數量和電路板空間。

數據手冊：*附件：LMP8481-Q1 AEC-Q100、4V至76V、雙向電流檢測放大器技術手冊.pdf

LMP848x-Q1系列由20、60和100的固定增益組成，適用于需要高溫高精度的應用。低輸入偏移電壓允許使用較小的感測電阻器，而不會犧牲系統誤差。LMP8480-Q1和LMP8481-Q1是MAX4080和MAX4081器件的引腳對引腳替換，提供了改進的偏移電壓、更寬的參考調整范圍和更高的輸出驅動能力。LMP8480-Q1和LMP8481-Q1采用8針VSSOP封裝。

特征
?具備汽車應用資格
?AEC-Q100合格，結果如下：
–設備溫度等級1：-40°C至125°C
工作溫度
–設備HBM ESD分類2級
–設備CDM ESD分類級別C6
?雙向或單向傳感
?共模電壓范圍：4.0 V至76 V
?電源電壓范圍：4.5 V至76 V
?固定增益：20、60和100 V/V
?增益精度：±0.1%
?偏移：±80μV
?帶寬（-3 dB）：270 kHz
?靜態電流：<100μA
?緩沖大電流輸出：>5mA
?輸入偏置電流：7μA
?電源抑制比（直流）：122 dB
?共模抑制比（直流）：124 dB

引腳功能和配置

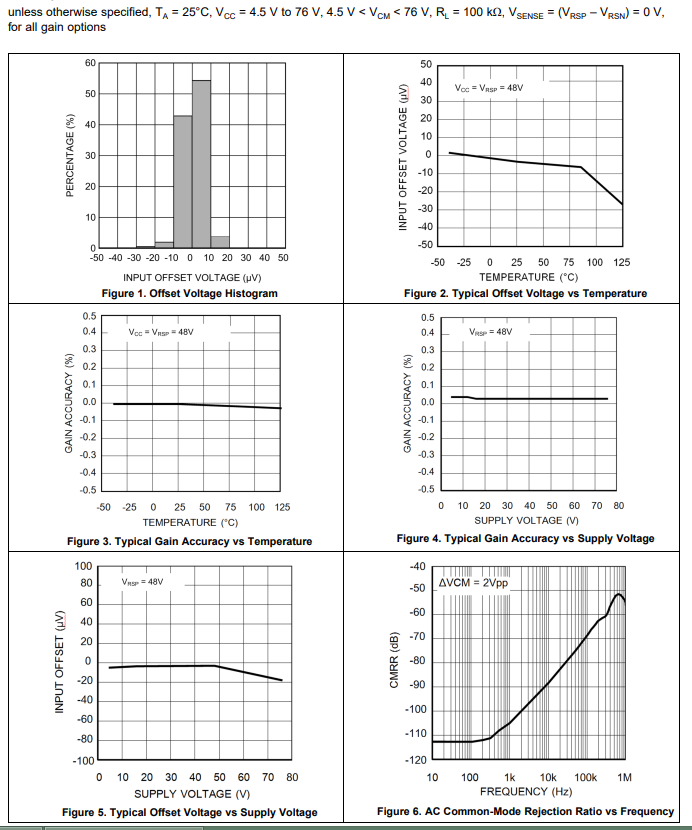

典型特性

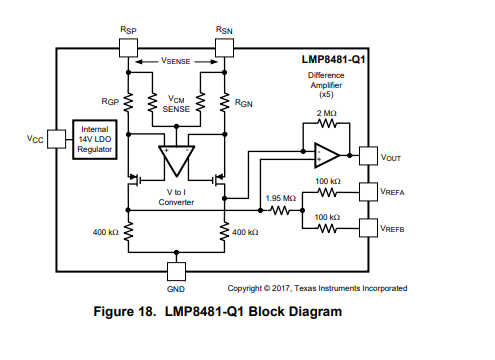

功能方框圖

應用
?車身控制模塊
?動力總成
?電池管理
?逆變器
