INA181-Q1、INA2181-Q1 和 INA4181-Q1 (INAx181-Q1) 電流檢測放大器專為經成本優化的應用而設計。這些器件是一系列雙向電流檢測放大器（也稱為電流分流監控器），可在獨立于電源電壓的 –0.2V 至 26V 范圍內的共模電壓中感測電流檢測電阻器上的壓降。INAx181-Q1 系列器件在四個固定增益器件選項中集成了匹配的電阻器增益網絡：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益電阻網絡可更大限度地減少增益誤差，并降低溫漂。

數據手冊：*附件：INA4181-Q1 AEC-Q100、26V、四通道、雙向、350kHz電流感應放大器技術手冊.pdf

這些器件由 2.7V 至 5.5V 單電源供電。單通道 INA181-Q1 消耗的最大電源電流為 260μA；而雙通道 INA2181-Q1 消耗的最大電源電流為 500μA，四通道 INA4181-Q1 消耗的最大電源電流為 900μA。

INA181-Q1 提供 6 引腳 SOT-23 封裝和 SC70 封裝。INA2181-Q1 提供 10 引腳 VSSOP 封裝。INA4181-Q1 可提供 20 引腳 TSSOP 封裝。所有器件選項的額定擴展工作溫度范圍均為 –40°C 至 125°C。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C ≤ TA ≤ 125°C
– HBM ESD 分類等級 2
– CDM ESD 分類等級 C6
? 功能安全型
– 可提供用于功能安全系統設計的文檔
? 共模范圍 (VCM)：-0.2V 至 26V
? 高帶寬：350kHz（A1 器件）
? 失調電壓：
– VCM = 0V 時為 ±150μV（最大值）
– VCM = 12V 時為 ±500μV（最大值）
? 輸出壓擺率：2V/μs
? 雙向電流檢測功能
? 精度：
– ±1% 增益誤差（最大值）
– 1μV/°C 溫漂（最大值）
? 增益選項：
– 20V/V（A1 器件）
– 50V/V（A2 器件）
– 100V/V（A3 器件）
– 200V/V（A4 器件）
? 靜態電流：260μA（最大值）(INA181-Q1)

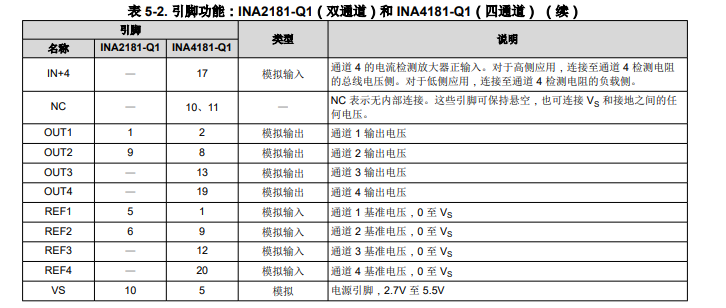

引腳功能和配置

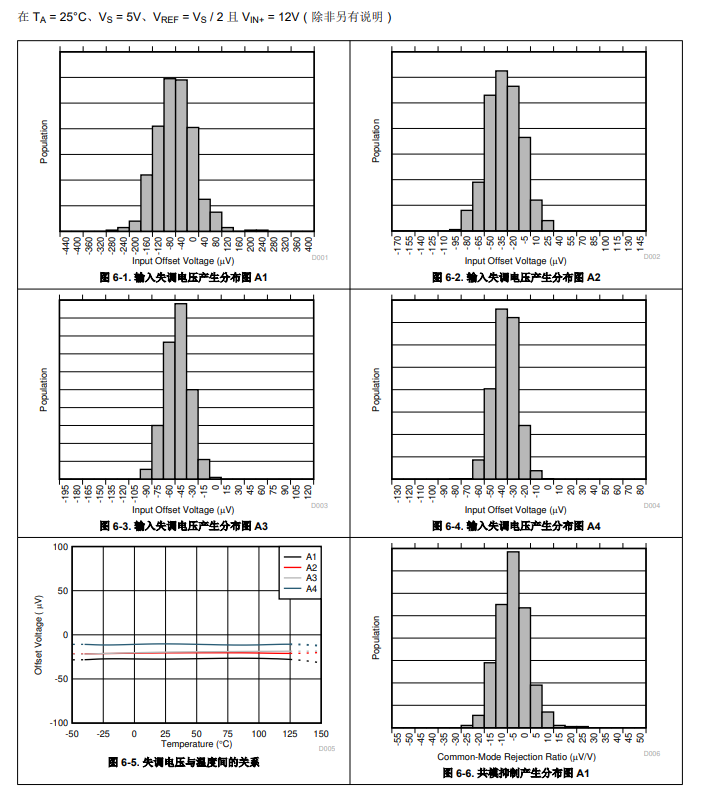

典型特性

功能方框圖

應用
? 電機控制
? 電池監測器和平衡器
? 電源管理
? 光控制
