INA225-Q1 是一款電壓輸出、電流感測放大器，能夠在 0V 至 36V 共模電壓上感測電流感測電阻的壓降，并且與電源電壓無關。此器件是一款雙向、電流分流監控器，允許外部基準用于測量雙向流入電流感測電阻器的電流。

數據手冊：*附件：INA225-Q1 具有四個引腳可選增益設置的、AEC-Q100、36V、雙向電流檢測放大器技術手冊.pdf

使用兩個增益選擇端子（GS0 和 GS1）可選擇四個離散增益電平，從而對 25V/V、50V/V、100V/V 和 200V/V 增益進行編程。使用低偏移、零漂移架構和精密增益值，可在分流器上的壓降上限低至 10mV 滿量程的情況下進行電流檢測，同時在整個工作溫度范圍內保持非常高精度的測量水準。

此器件由一個 +2.7V 至 +36V 的單電源供電，最大電源電流為 350μA。此器件的額定擴展工作溫度范圍為 -40 °C 至 +125 °C，采用超薄小外形尺寸封裝 (VSSOP)-8 封裝。

特性
? 符合 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C
– HBM ESD 分類等級 2
– CDM ESD 分類等級 C4B
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 寬共模范圍：0V 至 36V
? 失調電壓：±150μV（上限，所有增益）
? 失調電壓漂移：0.5μV/°C（上限）
? 溫度范圍內的增益精度（上限）：
– 25V/V、50V/V：±0.15%
– 100V/V±0.2%
– 200V/V：±0.3%
– 10ppm/°C 增益漂移
? 帶寬：250kHz（增益 = 25V/V）
? 可編程增益：
– G1 = 25V/V
– G2 = 50V/V
– G3 = 100V/V
– G4 = 200V/V
? 靜態電流：350μA（最大值）
? 封裝：8 引腳 VSSOP

引腳功能和配置

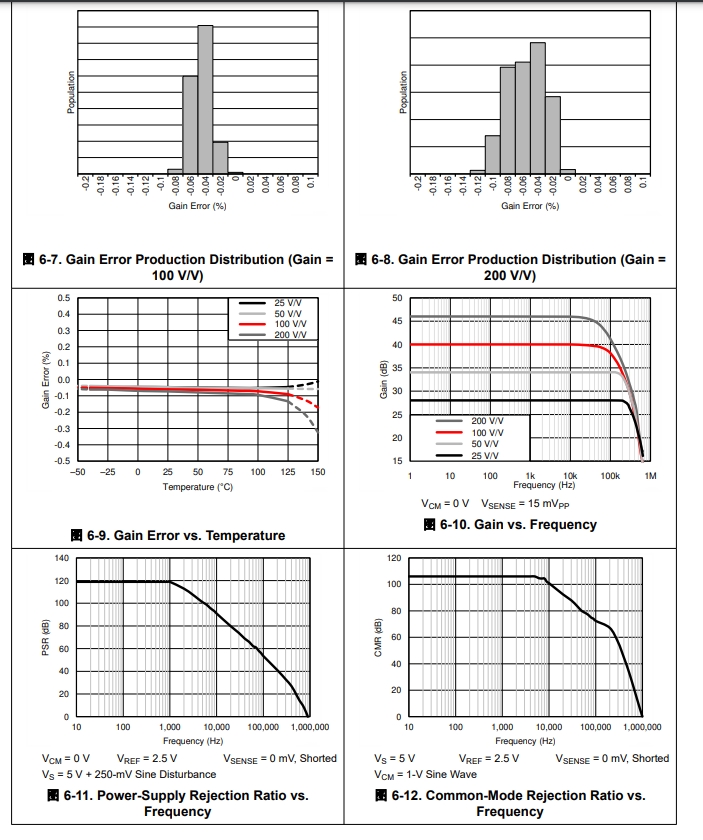

典型特性

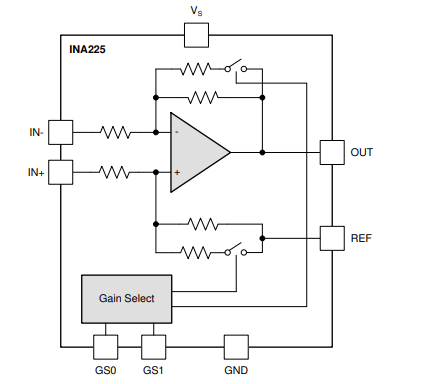

功能方框圖

應用
? 汽車照明
? 車身控制模塊
? 電機控制
? 閥門控制
? 儀表組
? 中央控制模塊
