INA225 是一款電壓輸出、電流感測放大器，此放大器電流感測電阻器在 0V 至 36V 的共模電壓范圍內的壓降，此壓降與電源電壓無關。 此器件是一款雙向、電流分流監視器，使得外部基準可被用來測量從兩個方向流入電流感測電阻器的電流。

數據手冊：*附件：INA225 具有四個引腳可選增益設置的、36V、雙向電流感應放大器技術手冊.pdf

可使用兩個增益選擇端子（GS0 和 GS1）來選擇四個離散增益級，以設定 25V/V，50V/V，100V/V 和 200V/V 的增益。這個低偏移、零漂移架構，連同精準增益值，可實現分流上最大壓降低至滿量程 10mV 時的電流感測，而同時又在整個工作溫度范圍內保持極高測量精度。

此器件由一個 +2.7V 至 +36V 的單電源供電，汲取 350μA 的最大電源電流。 此器件在擴展工作溫度范圍（-40°C 至 +125°C）下額定運行，并采用 MSOP-8 封裝。

特性

• 寬共模范圍：0V 至 36V
• 偏移電壓：±150μV（最大值，所有增益）
• 偏移電壓漂移：0.5μV/°C（最大值）
• 溫度范圍內的增益精度（最大值）：
  • 25V/V，50V/V：±0.15%
  • 100V/V：±0.2%
  • 200V/V：±0.3%
  • 10ppm/°C 增益漂移
• 250kHz 帶寬（增益 = 25V/V）
• 可編輯增益：
  • G1 = 25V/V
  • G2 = 50V/V
  • G3 = 100V/V
  • G4 = 200V/V
• 靜態電流：350μA（最大值）
• 封裝：微型小外形尺寸封裝 (MSOP)-8

引腳功能和配置

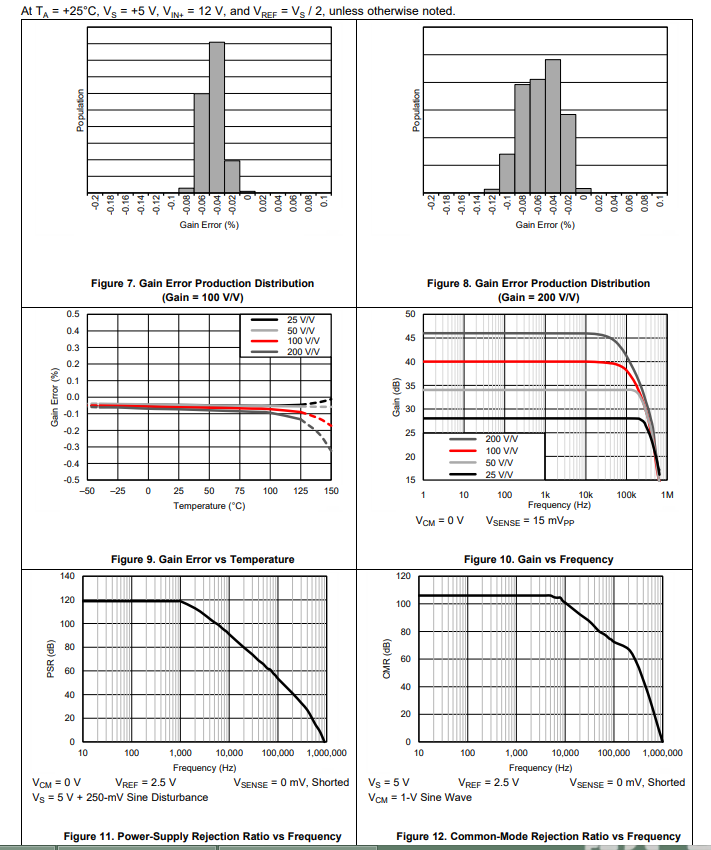

典型特性

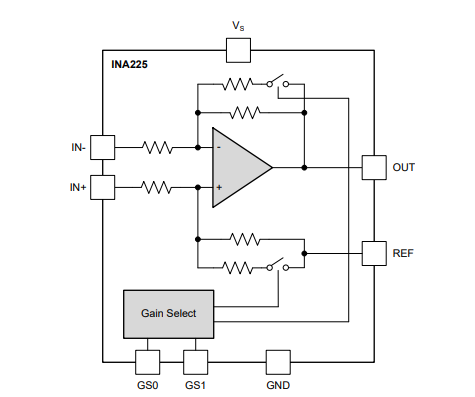

功能方框圖

應用范圍

• 電源
• 電機控制
• 計算機
• 電信設備
• 電源管理
• 測試和測量
