INA302 和 INA303 (INA30x) 器件具有一個高共模、雙向、電流檢測放大器和兩個高速比較器，用于檢測超出范圍的電流狀況。INA302 比較器配置為檢測和響應過流狀況。INA303 比較器在窗口配置中配置為響應過流和欠流狀況。這些器件使用外部限位設置電阻器，對每個比較器設置都具有可調限位閾值范圍。這些電流分流監控器可在獨立于電源的 –0.1V 至 36V 共模電壓范圍內測量差動電壓信號。

數據手冊：*附件：INA302 具有雙比較器的、36V、雙向、550kHz、高精度電流檢測放大器技術手冊.pdf

開漏極警報輸出可配置為在透明模式（輸出狀態與輸入狀態保持一致）或鎖存模式（警報輸出在鎖存復位時清除）下運行。比較器 1 的警報響應時間小于 1μs，而比較器 2 的警報響應時間通過外部電容器進行設置，范圍介于 2μs 至 10s 之間。

這些器件由單個 2.7V 至 5.5V 電源供電，消耗的最大電源電流為 950μA。這些器件具有 –40°C 至 +125°C 的擴展額定工作溫度范圍，并且采用 14 引腳 TSSOP 封裝。

特性
? 寬共模輸入范圍：–0.1V 至 +36V
? 雙比較器輸出：
– INA302：兩個獨立的超限警報
– INA303：窗口比較器
– 閾值電平單獨設置
– 比較器 1 警報響應：1μs
– 比較器 2 可調延遲：2μs 至 10s
– 具有獨立鎖存控制模式的開漏極輸出
? 高精度放大器：
– 失調電壓：30μV（最大值，A3 版本）
– 失調電壓漂移：0.5μV/°C（最大值）
– 增益誤差：0.15%（最大值，A3 版本）
– 增益誤差漂移：10ppm/°C
? 可用放大器增益：
– INA302A1、INA303A1：20V/V
– INA302A2、INA303A2：50V/V
– INA302A3、INA303A3：100V/V

引腳功能和配置

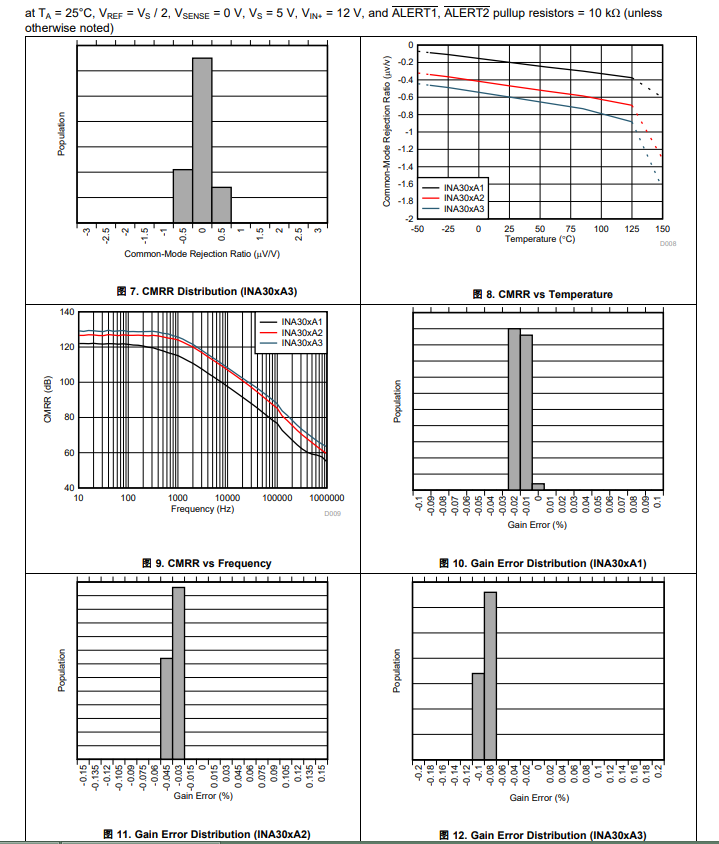

典型特性

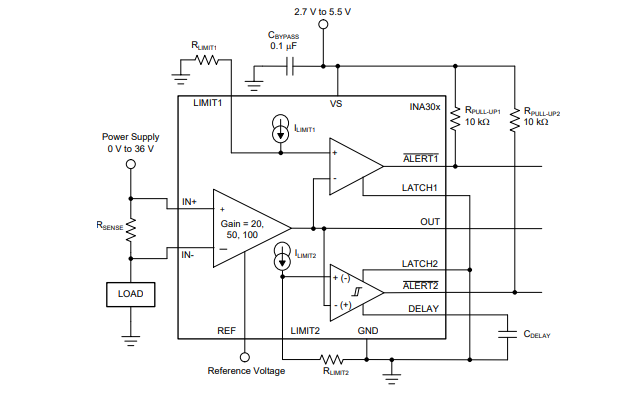

功能方框圖

應用
? 過流保護
? 電機控制
? 電源保護
? 計算機和服務器
? 電信設備
