INA301 由高共模電流感測放大器和高速比較器組成，通過測量電流感測或分流電阻兩側的電壓并將該電壓與定義的閾值限值作比較來檢測過流情況。該器件 具有 一個可調限制閾值范圍，此范圍由單個外部限值設定電阻器設置。此分流監控器能夠在 0V 至 36V 的共模電壓范圍內測量差分電壓信號，并且與電源電壓無關。

數據手冊：*附件：INA301 具有比較器的、36V、550kHz、高精度電流感測放大器技術手冊.pdf

開漏報警輸出可配置為透明模式（輸出狀態與輸入狀態保持一致）或鎖存模式（復位鎖存時清除報警輸出）。器件報警響應時間不到 1μs，能夠快速檢測過流事件。

這款器件由 2.7V-5.5V 單電源供電運行，最大電源電流消耗為 700μA。此器件在擴展級溫度范圍（-40°C 至 +125°C）下額定運行，并采用 8 引腳 VSSOP 封裝。

特性
? 寬共模輸入范圍：0V 至 36V
? 雙輸出：放大器和比較器輸出
? 高精度放大器：
– 偏移電壓：35μV（最大值）
– 偏移電壓漂移：0.5μV/°C（最大值）
– 增益誤差：0.1%（最大值）
– 增益誤差漂移：10ppm/°C
? 可用放大器增益：
– INA301A1：20V/V
– INA301A2：50V/V
– INA301A3：100V/V
? 可編程的報警閾值，通過單個電阻設置
? 總報警響應時間：1μs
? 鎖存模式下的開漏輸出
? 封裝：超薄小外形尺寸封裝 (VSSOP)-8

引腳功能和配置

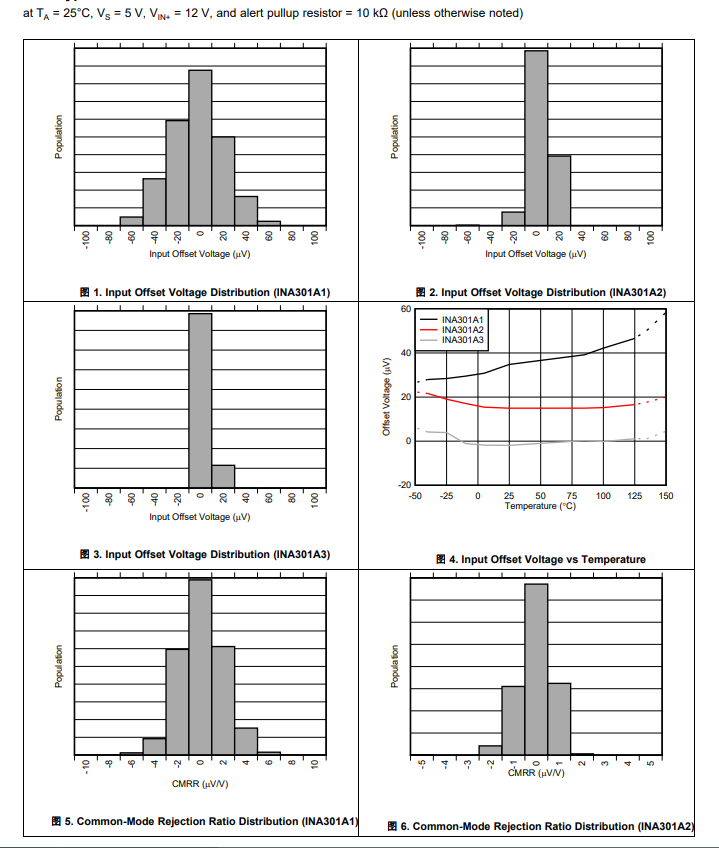

典型特性

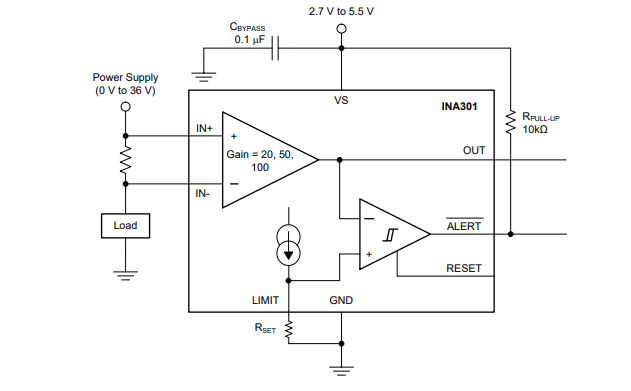

功能方框圖

應用范圍
? 過流保護
? 電源保護
? 斷路器
? 計算機和服務器
? 電信設備
? 電池管理
