INA381 包含 26V 共模電流感應放大器和高速比較器。該器件通過測量分流電阻器兩側的電壓并將該電壓與用戶定義的閾值限值（通過比較器基準引腳進行設置）作比較來檢測過流情況。該電流分流監(jiān)控器可在獨立于電源電壓的 –0.2V 至 26V 共模電壓范圍內測量差動電壓信號。

數據手冊：*附件：INA381 具有集成過流比較器的、26V、350kHz電流檢測放大器技術手冊.pdf

開漏極警報輸出可配置為在兩種模式下運行：透明或鎖存。在透明模式下，輸出狀態(tài)與輸入狀態(tài)保持一致。在鎖存模式下，警報輸出僅在鎖存復位時清除。獨立比較器大信號警報響應時間小于 2μs，能夠快速檢測過流事件。由 INA381 提供的總系統(tǒng)過電流保護響應時間小于 10μs。

該器件由 2.7V 至 5.5V 單電源供電，消耗取最大電源電流為 350μA。該器件具有–40°C 至 +125°C 的工作溫度范圍，并采用 8 引腳和 10 引腳 VSSOP 封裝。

特性

• 共模輸入范圍：–0.2V 至 +26V
• 高精度放大器：
  • TA = 25°C 時的失調電壓
    • VCM = 12V 時為 500μV（最大值）
    • VCM = 0V 時為 150μV（最大值）
  • 失調電壓漂移：1μV/°C（最大值）
  • 增益誤差：25°C 時為 1%（最大值）
  • 增益誤差漂移：20ppm/°C（最大值）
• 可用放大器增益：
  • INA381A1：20V/V
  • INA381A2：50V/V
  • INA381A3：100V/V
  • INA381A4：200V/V
• 開漏比較器：
  • 遲滯：50mV
  • 傳播延遲：400ns（典型值）
  • 通過外部基準電壓設置警報閾值
  • 支持透明和鎖存模式
• 封裝：VSSOP-10 和 WSON-8

引腳功能和配置

典型特性

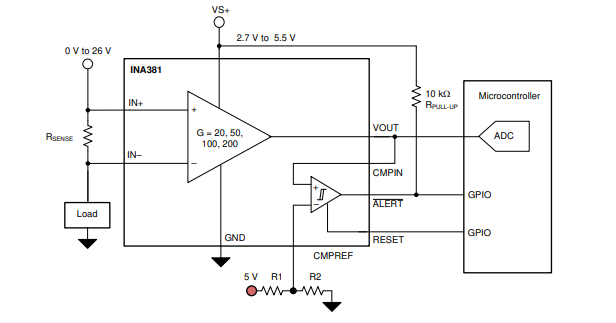

功能方框圖

應用
?商戶網絡和服務器PSU
?商戶DC/DC
?直流輸入無刷直流電機驅動
?無繩電動工具
?耳機、頭戴式耳機和耳塞
