INA180 -Q1、INA2180 -Q1 和 INA4180 -Q1 (INAx180 -Q1) 電流檢測放大器專為成本優化型應用而設計。此類器件是一系列電流檢測放大器（也稱為電流分流監控器）的一部分，可在獨立于電源電壓的 –0.2V 至 +26V 范圍內的共模電壓中檢測電流檢測電阻器上的壓降。INAx180 -Q1 集成了匹配的電阻增益網絡，支持四個固定增益器件選項：20V/V、50V/V、100V/V 或 200V/V。該匹配的增益電阻網絡可更大程度地減少增益誤差，并降低了溫度漂移。

數據手冊：*附件：INA2180-Q1 AEC-Q100、26V、雙通道、350kHz、電流感應放大器技術手冊.pdf

所有此類器件由 2.7V 至 5.5V 單電源供電。單通道 INA180 -Q1 消耗的最大電源電流為 260μA；而雙通道 INA2180 -Q1 消耗的最大電源電流為 500μA，四通道消耗的最大電源電流為 900μA。

INA180 -Q1 采用具有兩種不同引腳配置的 5 引腳 SOT-23 封裝。INA2180 -Q1 采用 8 引腳 VSSOP 封裝。INA4180 -Q1 采用 14 引腳 TSSOP 封裝。所有器件選項都具有 –40°C 至 +125°C 的擴展額定工作溫度范圍。

特性
? 符合面向汽車應用的 AEC-Q100 標準
– 溫度等級 1：–40°C ≤ TA ≤ +125°C
– HBM ESD 分類等級 2
– CDM ESD 分類等級 C6
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 共模范圍 (VCM)：–0.2V 至 +26V
? 高帶寬：350kHz（A1 器件）
? 失調電壓：
– VCM = 0V 時為 ±150μV（最大值）
– VCM = 12V 時為 ±500μV（最大值）
? 輸出壓擺率：2V/μs
? 精度：
– ±1% 增益誤差（最大值）
– 1μV/°C 溫漂（最大值）
? 增益選項：
– 20V/V（A1 器件）
– 50V/V（A2 器件）
– 100V/V（A3 器件）
– 200V/V（A4 器件）
? 靜態電流：260μA（最大值）(INA180-Q1)

引腳功能和配置

典型特性

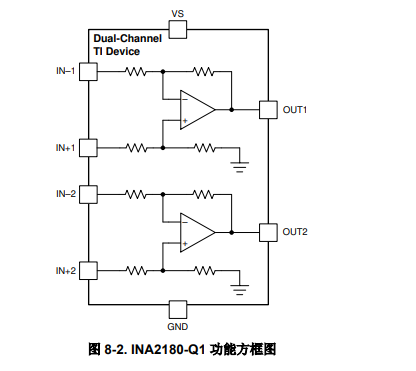

功能方框圖

應用
? 電機控制
? 電池監控
? 電源管理
? 照明控制
? 過流檢測
