INA21x-Q1 系列器件是電壓輸出、電流分流監控器（也稱為電流檢測放大器），可在獨立于電源電壓的 –0.3V 至 26V 范圍內的共模電壓中感應分流器上的壓降。共有五種固定增益可供選擇：50V/V、75V/V、100V/V、200V/V、500V/V 和 1000V/V。該系列器件通常用于過流檢測、電壓反饋控制環路或用作功率監控器。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流檢測。

數據手冊：*附件：INA211-Q1 AEC-Q100、26V、雙向、高精度電流檢測放大器技術手冊.pdf

這些器件由 2.7V 至 26V 的單個電源供電，消耗的最大電源電流為 100μA。這些器件具有 –40°C 至 +125°C 的工作溫度范圍，并且采用 6 引腳 SC70 封裝。

特征
?AEC-Q100符合汽車應用標準：
–溫度等級1：-40°C至+125°C，TA
?功能安全能力
–可用于輔助功能安全的文件
系統設計
?寬共模范圍：-0.3 V至26 V
?偏移電壓：±100μV（最大）
（可實現10 mV滿量程的分流壓降）
?準確性：
–增益錯誤：
?±1%（最高超溫，版本A、B）
?±0.5%（C版）
–偏移漂移：0.5-μV/°C（最大）
–增益漂移：10 ppm/°C（最大）
?增益選擇：
–INA210-Q1:200伏/伏
–INA211-Q1:500 V/V
–INA212-Q1:1000 V/V
–INA213-Q1:50 V/V
–INA214-Q1:100 V/V
–INA215-Q1:75 V/V
?靜態電流：100μA（最大）
?包裝：6針SC70

引腳功能和配置

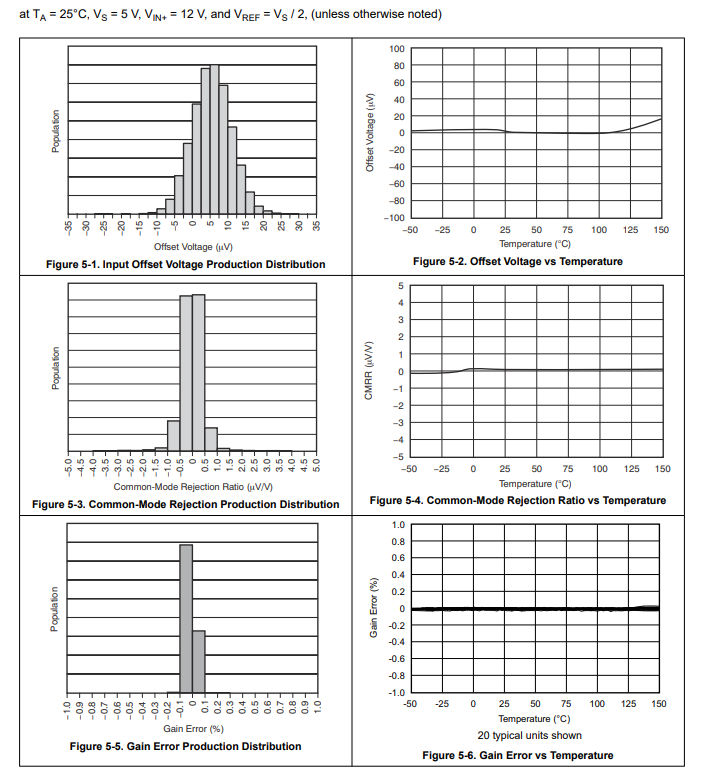

典型特性

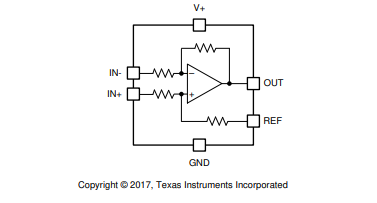

功能方框圖

應用
?車身控制模塊
?閥門控制
?電機控制
?電子穩定控制
?無線充電發射器
