INA21x-Q1 系列器件是電壓輸出、電流分流監控器（也稱為電流檢測放大器），可在獨立于電源電壓的 –0.3V 至 26V 范圍內的共模電壓中感應分流器上的壓降。共有五種固定增益可供選擇：50V/V、75V/V、100V/V、200V/V、500V/V 和 1000V/V。該系列器件通常用于過流檢測、電壓反饋控制環路或用作功率監控器。零漂移架構的低偏移使得該器件能夠在分流器上的最大壓降低至 10mV（滿量程）的情況下進行電流檢測。

數據手冊：*附件：INA212-Q1 符合 AEC-Q100標準的、26V、雙向、高精度電流檢測放大器技術手冊.pdf

這些器件由 2.7V 至 26V 的單個電源供電，消耗的最大電源電流為 100μA。這些器件具有 –40°C 至 +125°C 的工作溫度范圍，并且采用 6 引腳 SC70 封裝。

特性
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 功能安全型
– 可幫助進行功能安全系統設計的文檔
? 寬共模范圍：-0.3V 到 26V
? 失調電壓：±100μV（最大值）
（支持 10mV 滿量程分流壓降）
? 精度：
– 增益誤差：
? ±1%（整個溫度范圍內的最大值，A、B 版本）
? ±0.5%（C 版本）
– 溫漂 0.5μV/°C（最大值）
– 增益漂移：10ppm/°C（最大值）
? 增益選擇：
– INA210-Q1：200V/V
– INA211-Q1：500V/V
– INA212-Q1：1000V/V
– INA213-Q1：50V/V
– INA214-Q1：100V/V
– INA215-Q1：75V/V
? 靜態電流：100μA（最大值）
? 封裝：6 引腳 SC70

引腳功能和配置

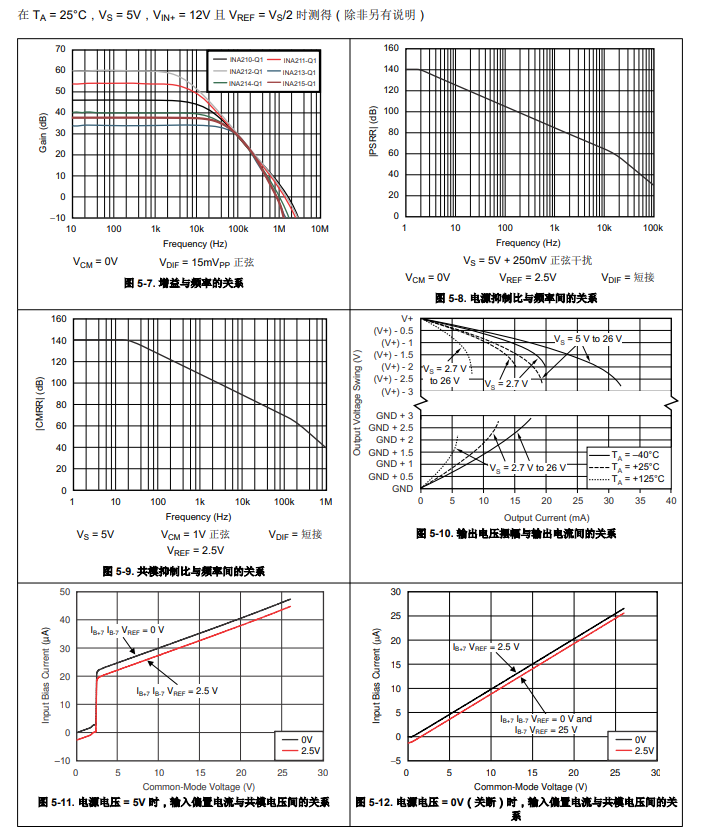

典型特性

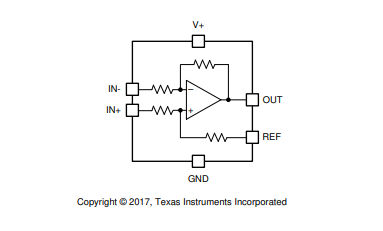

功能方框圖

應用
? 車身控制模塊
? 閥門控制
? 電機控制
? 電子穩定控制
? 無線充電發送器
