INA300-Q1 是一個高共模、電流檢測比較器，通過測量電流檢測或分流電阻器上形成的電壓來測量過電壓。此器件可在 0V 至 36V 的共模電壓范圍內測量該差分電壓信號，與電源電壓無關。 INA300-Q1 器件具有可調閾值范圍，此范圍由單個外部限值設定電阻器來設置。可選遲滯功能可調節比較器的運行情況，以適應 0mV 至 250mV 的寬輸入信號范圍。

數據手冊：*附件：INA300-Q1 AEC-Q100、36V 電流檢測比較器技術手冊.pdf

器件上的開漏警報輸出可配置為透明模式（輸出狀態與輸入狀態保持一致）或鎖存模式（清零鎖存時清除報警輸出）。器件響應時間設置是可選的，10μs 內即可迅速發出過流警報。

INA300-Q1 器件由 2.7V-5.5V 單電源供電運行，最大電源電流消耗為 135μA。 INA300-Q1 器件的額定工作溫度范圍為 -40°C 至 +125°C，采用 VSSOP-10 封裝。

特性
? 符合汽車應用要求
? 具有符合 AEC-Q100 標準的下列特性：
– 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C6
? 提供功能安全
– 可幫助進行功能安全系統設計的文檔
? 寬共模范圍：0V 至 36V
? 可選響應時間：
– 10μs、50μs、100μs
? 可編程閾值：
– 使用單個電阻調節
– 可編程范圍為 0mV 到 250mV
? 精度：
– 失調電壓：±500μV（最大值）
– 失調電壓漂移：0.5μV/°C（最大值）
? 可選遲滯：
– 2mV、4mV、8mV
? 有源靜態電流：135μA（最大值）
? 可選禁用模式
– 已禁用靜態電流：3.5μA（最大值）
– 已禁用輸入偏置電流：500nA（最大值）
? 鎖存模式可用時的開漏輸出

引腳功能和配置

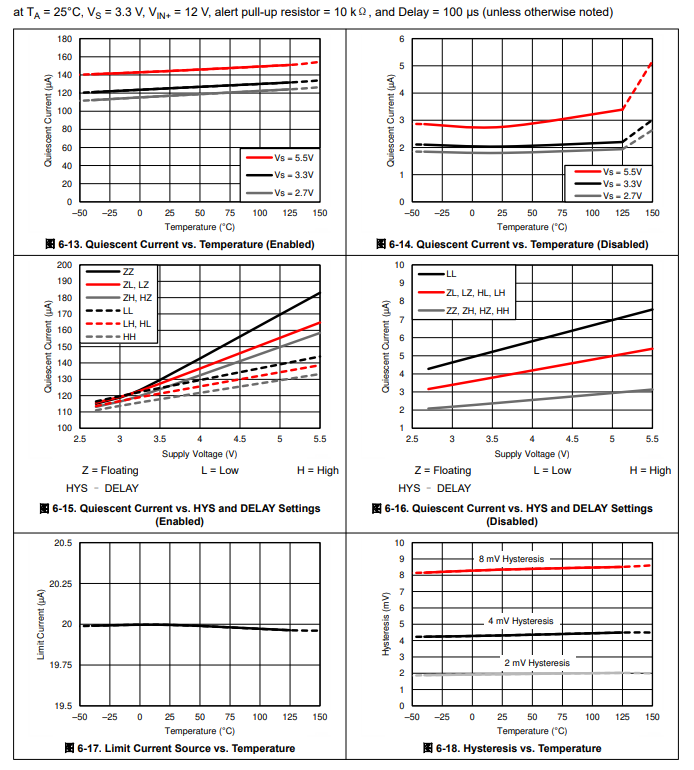

典型特性

功能方框圖

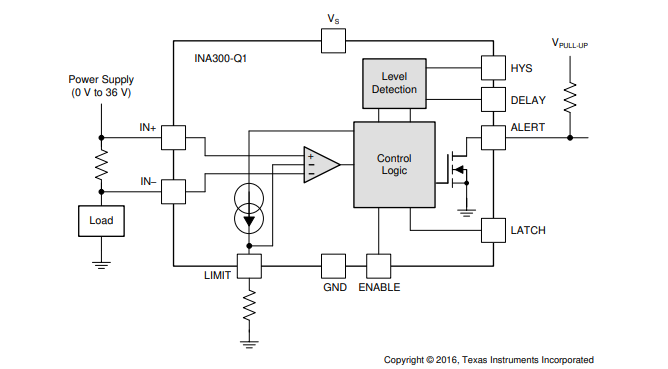

典型應用

應用
? 車身控制模塊
? 電機控制
? 閥控制
? 中央控制模塊
