LMV7275-Q1 是一款單路軌到軌輸入低功耗比較器，額定電源電壓包括 1.8V、2.7V 和 5V。每條通道的電源流耗低至 9μA，同時可實現 800ns 的短暫傳播延遲。

數據手冊：*附件：LMV7275-Q1 汽車級微功耗單路比較器技術手冊.pdf

LMV7275-Q1 采用 SC-70 封裝。這類微型封裝可顯著減小印刷電路板 (PCB) 面積，非常適合低電壓、低功耗、對空間要求嚴格的設計。

LMV7275-Q1 特有 一個開漏輸出級，支持線或配置。此外，開漏輸出還具備另一項優勢，即允許將輸出上拉至 5.5V 及以下的任一電壓，與 LMV7275-Q1 的電源電壓無關。該特性有益于電平轉換 應用。

LMV7275-Q1 采用德州儀器 (TI) 先進的亞微米硅柵 BiCMOS 工藝。該器件采用雙極輸入改善噪聲性能，憑借互補金屬氧化物半導體 (CMOS) 輸出將負輸出擺幅降至最低。

特性
? 適用于汽車電子 應用
? 具有符合 AEC-Q100 標準的下列結果：
– 器件溫度 3 級：-40°C 至 85°C的運行環境溫度范圍
– 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 2
– 器件組件充電模式 (CDM) ESD 分類等級 C6
? （除非另外注明，否則典型值為 VS = 1.8V，TA =25°C）。
? 由單電源或雙電源供電
? 開漏輸出
? 超低電源電流：9μA（每通道）
? 低輸入偏置電流：10nA
? 低輸入偏移電流：200pA
? 低輸入偏移電壓 (VOS)：4mV
? 傳播延遲：880ns（20mV 過驅電壓）
? 輸入共模電壓范圍：（負電源軌電壓 - 0.1V）至
（正電源軌電壓 + 0.1V）

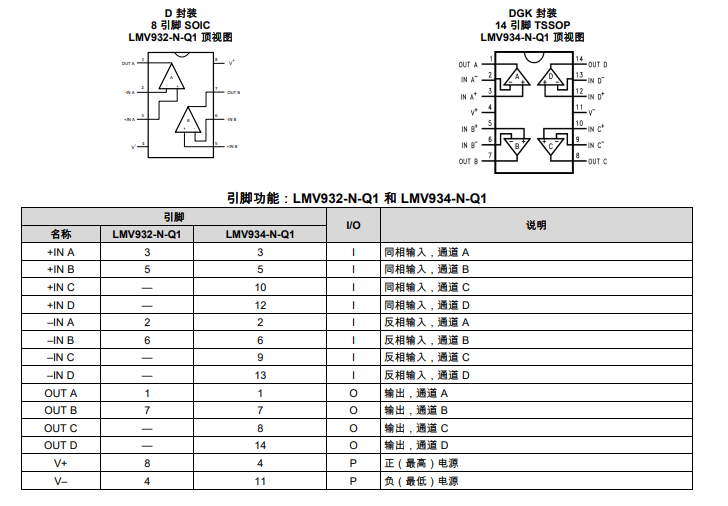

引腳功能和配置

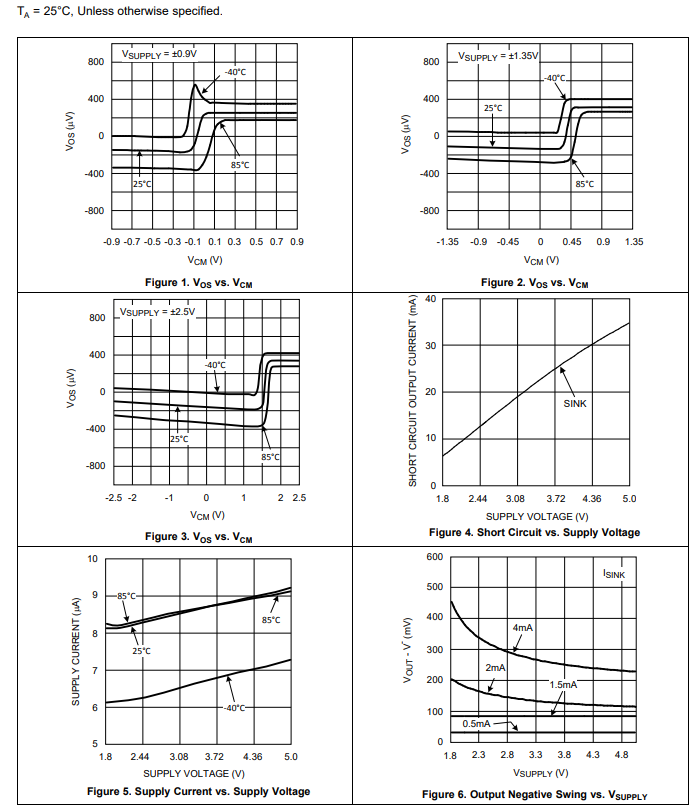

典型特性

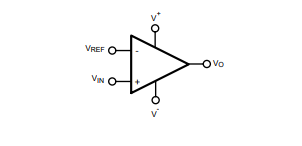

功能方框圖

應用
? 可穿戴式設備
? 手機和平板電腦
? 電池供電類電子產品
? 通用低電壓 應用
