此 TLV3691提供寬電源電壓范圍、低至 150nA（最大值）的靜態電流和軌到軌輸入。所有這些 具有 搭配行業標準的超小型封裝，使得這款器件成為便攜式電子和工業系統中 低壓和低功耗 應用的理想選擇。

數據手冊：*附件：TLV3691 小型毫微功耗單通道比較器技術手冊.pdf

單通道、低功耗、寬電源和溫度范圍使得這款器件能夠靈活處理從消費類到工業類的幾乎全部應用。TLV3691 采用 SC70-5 和 1mm × 1mm DFN-6 封裝。這款器件可在 -40°C 至 125°C 的擴展工業溫度范圍內運行。

特性
? 低靜態電流：75nA
? 寬電源：
– 0.9V 至 6.5V
– ±0.45V 至 ±3.25V
? 微型封裝：雙列扁平無腳封裝 (DFN)-6 (1mm ×
1mm)，5 引腳 SC70
? 輸入共模范圍擴展至兩個電源軌以上 100mV
? 響應時間：24μs
? 低輸入偏移電壓：±3mV
? 推挽輸出
? 工業溫度范圍：
-40°C 至 125°C

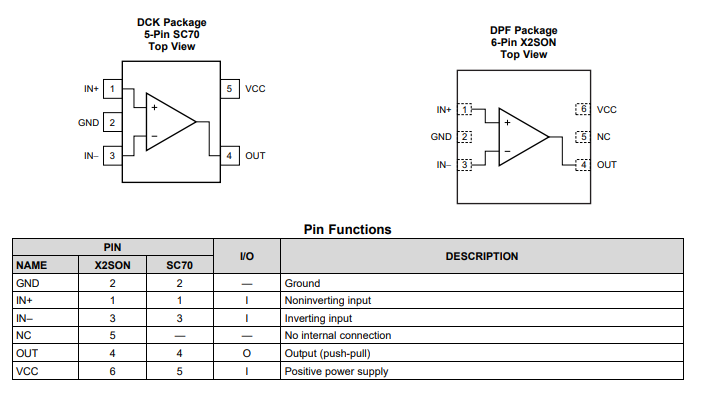

引腳功能和配置

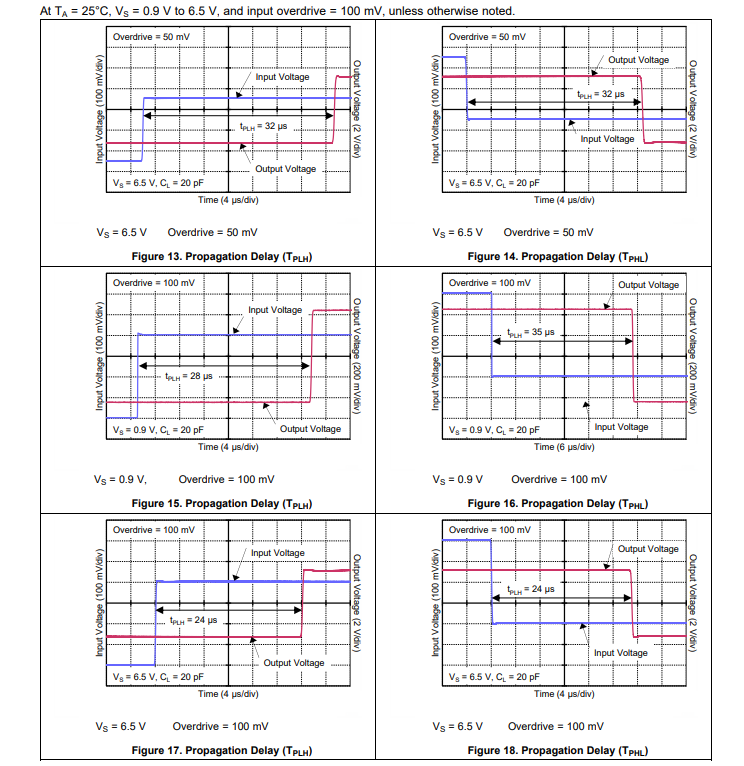

典型特性

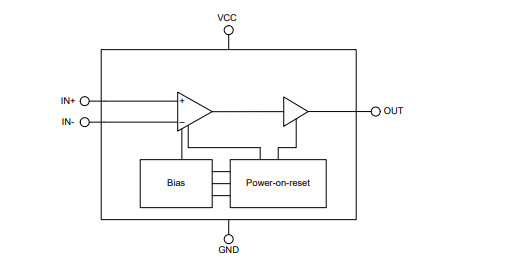

功能方框圖

應用
? 過壓和欠壓檢測
? 窗口比較器
? 過流檢測
? 零交叉檢測
? 系統監控：
– 智能電話
– 平板電腦
– 工業傳感器
– 便攜式醫療設備
