TPS65023-Q1 器件是一款集成電源管理集成電路 （IC），適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65023-Q1 器件提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、輸入和輸出 （I/O） 以及內存軌。內核轉換器允許通過串行接口即時更改電壓，從而允許系統實現動態節能。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。
*附件：tps65023-q1.pdf

TPS65023-Q1 器件還集成了兩個通用 200mA LDO 穩壓器，可通過外部輸入引腳啟用。每個 LDO 的輸入電壓范圍為 1.5 V 至 6.5 V，允許它們由其中一個降壓轉換器或直接由電池供電。LDO 的默認輸出電壓可以使用 DEFLDO1 和 DEFLDO2 引腳以數字方式設置為四種不同的電壓組合。串行接口可用于動態電壓調節、屏蔽中斷，或用于禁用、啟用和設置 LDO 輸出電壓。該接口與快速模式或標準模式 I 兼容^2^C 規格，允許以高達 400 kHz 的速率傳輸。TPS65023-Q1 器件可在 –40°C 至 125°C 的自由空氣溫度下工作。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 1：-40°C 至 125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4A（RHA 封裝）或 C5（RSB 封裝）
• 用于處理器內核的 1.5 A、效率為 90% 的降壓轉換器 （VDCDC1）
• 1.2 A、效率高達 95% 的系統電壓降壓轉換器 （VDCDC2）
• 1 A、92% 效率的降壓轉換器，用于存儲電壓 （VDCDC3）
• 用于實時時鐘 （VRTC） 的 30 mA LDO/開關
• 2 × 200 mA 通用低壓差 （LDO）
• 處理器內核的動態電壓管理
• 使用兩個數字輸入引腳的可預選 LDO 電壓
• 外部可調復位延遲時間
• 備用電池功能
• 用于電感轉換器的獨立使能引腳
• 我^2^C 兼容串行接口
• 85μA 靜態電流
• 低紋波脈沖頻率調制 （PFM） 模式
• 熱關斷保護

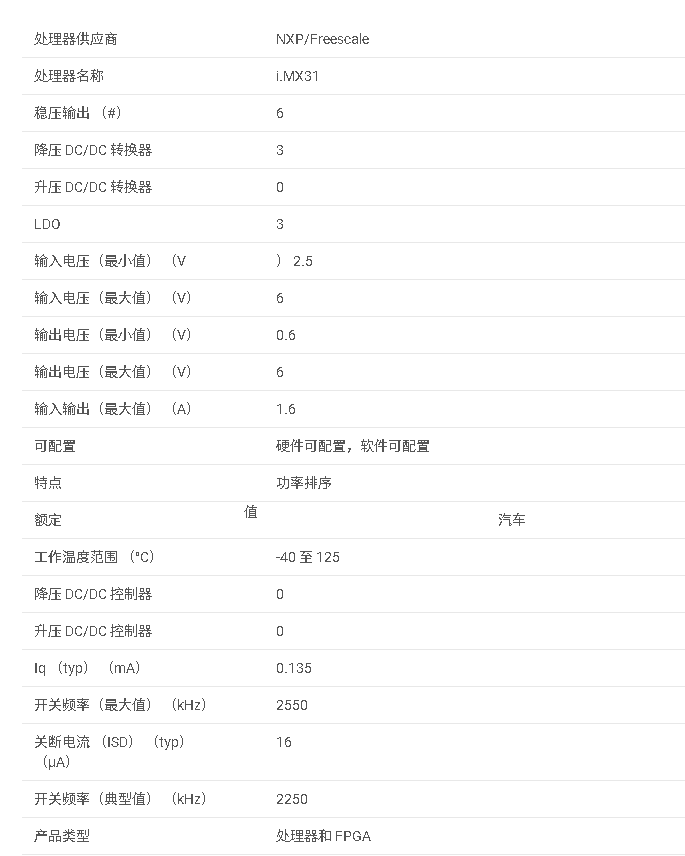

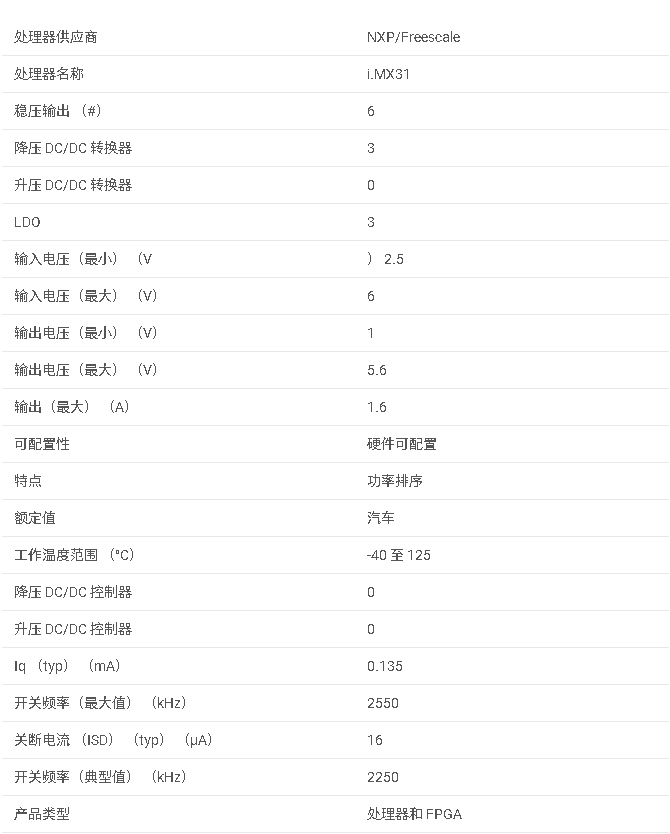

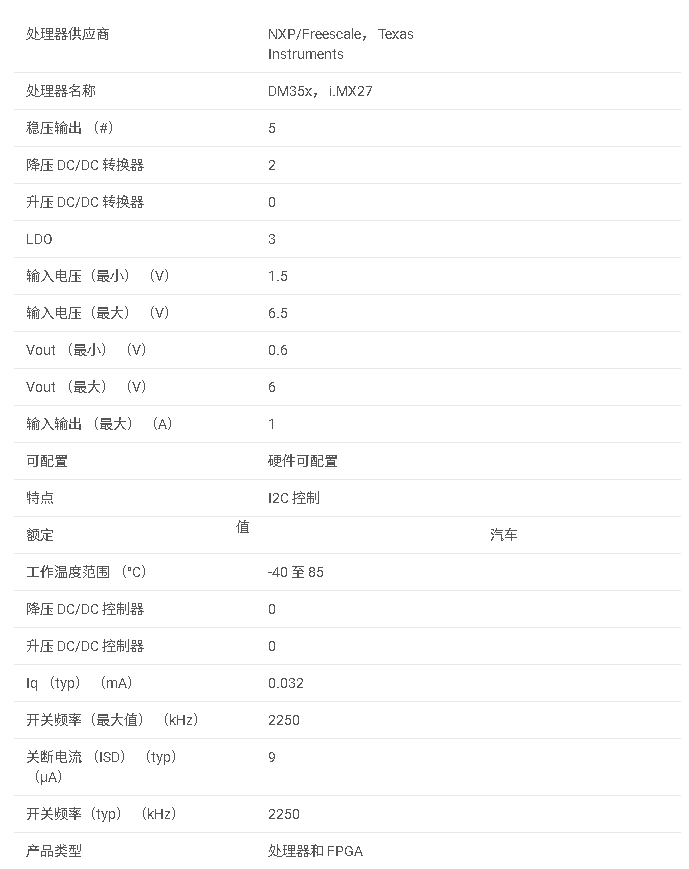

參數

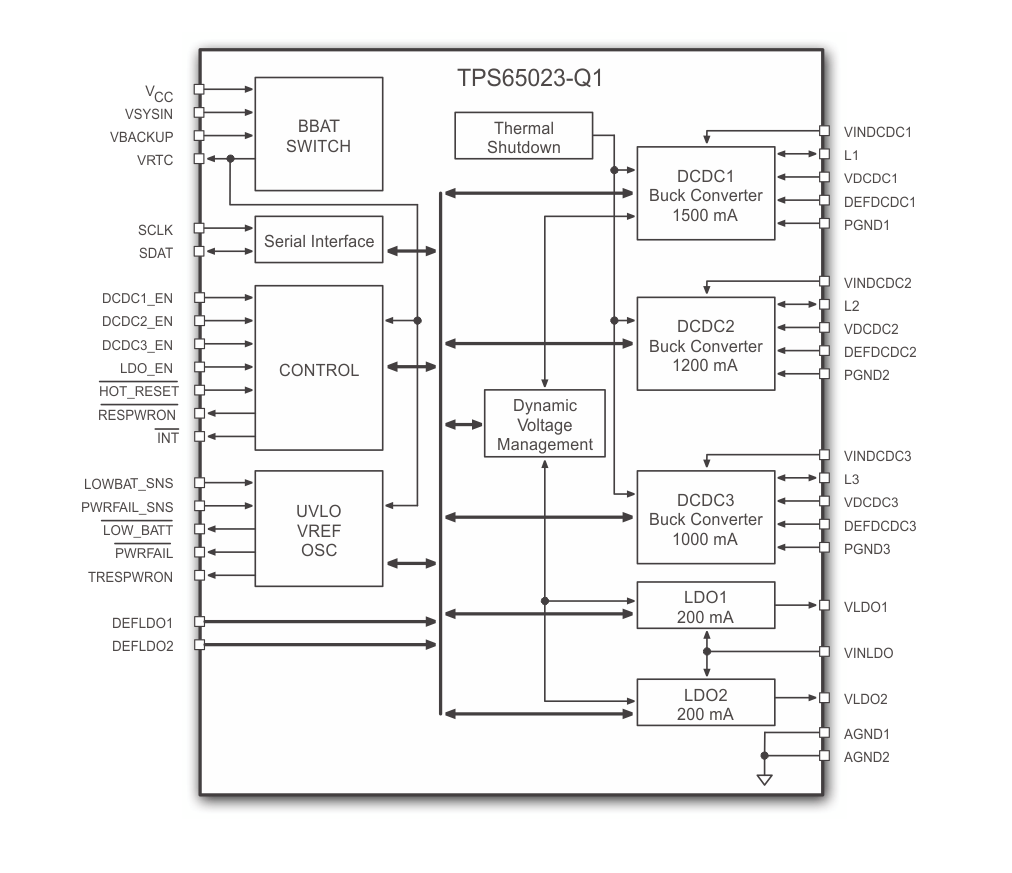

方框圖

?一、概述?
TPS65023-Q1是一款集成電源管理IC（PMIC），專為使用單個鋰離子電池或鋰聚合物電池的應用設計，提供多個電源軌。該芯片集成了3個高效降壓轉換器（DC/DC）、3個低壓差線性穩壓器（LDO）、I2C接口和動態電壓管理（DVS）功能。

?二、主要特性?

• ?降壓轉換器?：
  • VDCDC1：1.5A，90%效率，用于處理器核心供電。
  • VDCDC2：1.2A，最高95%效率，用于系統電壓。
  • VDCDC3：1A，92%效率，用于內存電壓。
• ?低壓差線性穩壓器?：
  • VRTC：30mA，用于實時時鐘。
  • LDO1和LDO2：每個200mA，通用型。
• ?動態電壓管理?：通過串行接口實現處理器核心電壓的動態調整。
• ?預選擇LDO電壓?：使用兩個數字輸入引腳預設LDO電壓。
• ?外部可調復位延遲時間?。
• ?電池備份功能?。
• ?獨立的電感轉換器使能引腳?。
• ?I2C兼容串行接口?。
• ?低靜態電流?：85μA。
• ?低紋波脈沖頻率調制（PFM）模式?。
• ?熱關斷保護?。

?三、應用?

• 汽車儀表集群
• 汽車信息娛樂系統
• 數字收音機
• DaVinci數字信號處理器（DSP）家族解決方案的供電

?四、功能描述?

• ?降壓轉換器?：三個同步降壓轉換器在中等至重負載電流下以2.25MHz的固定頻率脈沖寬度調制（PWM）模式工作，輕負載時自動進入節電模式（PSM）并以PFM模式工作。
• ?軟啟動?：每個轉換器內部具有軟啟動電路，限制啟動時的浪涌電流。
• ?主動放電?：當轉換器被禁用時，輸出可以通過內部電阻主動放電。
• ?電源良好監測?：所有降壓轉換器和LDO均具有電源良好比較器，監測輸出電壓并在電壓下降時生成中斷。
• ?低壓差線性穩壓器?：設計用于與低值陶瓷輸入和輸出電容器一起工作，輸入電壓低至1.5V，最大壓差為300mV。
• ?欠壓鎖定?：防止設備在低輸入電壓下工作，避免電池過度放電。

?五、設備功能模式?

• ?VRTC輸出和操作?：VRTC是一個常開輸出，用于為實時時鐘提供高達30mA的電流。VRTC的電源優先級為VSYSIN > VBACKUP > 內部3V、30mA LDO。
• ? 節電模式操作（PSM） ?：在輕負載下，轉換器以PFM模式工作，降低靜態電流以提高效率。
• ?低紋波模式?：通過設置寄存器位，可以在PFM模式下降低輸出電壓紋波。
• ?100%占空比低壓差操作?：在輸入電壓接近輸出電壓時，P通道開關保持常開，以實現最長電池使用時間。

?六、編程和接口?

• ?電源上電順序?：通過單獨的使能引腳控制每個開關模式轉換器和LDO的使能。
• ?串行接口?：兼容標準模式和快速模式I2C規范，允許以高達400kHz的速度傳輸數據，用于編程和監控設備功能。

?七、封裝和訂購信息?

• 提供VQFN（40引腳）和WQFN（40引腳）兩種封裝選項。
• 工作溫度范圍：-40°C至125°C。

?八、布局指南?

• 強調了PCB布局的重要性，提供了布局示例和建議，以確保最佳性能和穩定性。
