TPS659119-Q1 器件是一款集成電源管理 IC，專用于使用需要多個電源軌的應用處理器的系統。該器件提供 3 個降壓轉換器、1 個外部轉換器控制器、8 個 LDO，并設計為靈活支持不同的處理器和應用。

兩個降壓轉換器為雙處理器內核供電，并通過專用 I 支持動態電壓調節^2^C 接口可實現最佳節能。第三個轉換器為系統中的輸入和輸出 （I/O） 和內存供電。外部轉換器的控制可以對系統中大電流軌的外部轉換器的電壓進行排序和縮放。
*附件：tps659119-q1.pdf

有關所有可用的封裝，請參閱數據表末尾的可訂購附錄。所有商標均為其各自所有者的財產。

該器件還包括 8 個通用 LDO，提供廣泛的電壓和電流能力。其中 5 個 LDO 支持 1 至 3.3 V（步長為 100 mV），3 個 LDO 支持 1 至 3.3 V（步長為 50 mV）。所有 LDO 均可完全由 I 控制^2^C 接口。

除了電源穩壓器外，該器件還包含 9 個具有多路復用功能的可配置 GPIO，以支持各種功能。該器件還包括一個嵌入式電源控制器，用于管理系統的電源排序要求。電源排序可通過 EEPROM 進行編程。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 3：-40°C 至 85°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 具有 EEPROM 可編程性的嵌入式電源控制器 （EPC）
• 兩個高效的降壓型 DC-DC 轉換器，為處理器內核（VDD1、VDD2）提供動態電壓調節
• 一個用于 I/O 電源 （VIO） 的高效降壓 DC-DC 轉換器
• 用于控制外部 DCDC 轉換器 （EXTCTRL） 的接口
• 8 個 LDO 穩壓器和 1 個 RTC LDO（內部 RTC 電源）
• 1 個高速 I^2^通用控制命令的 C 接口 （CTL-I^2^C)
• 兩個獨立的使能信號，用于控制電源 （EN1， EN2），可用作高速 I^2^C 接口專用于 VDD1 和 VDD2 電壓調節。
• 熱關斷保護和熱晶片檢測
• 實時時鐘 （RTC） 資源，具有以下特點：
  • 快速啟動 16.384MHz 晶體振蕩器
  • 來自晶體振蕩器、外部 32kHz 時鐘或內部 32kHz RC 振蕩器的可配置時鐘源
  • 日期、時間和日歷
  • 警報功能
• 9 個具有多路復用功能支持的可配置 GPIO：
  • 4 個可用作外部資源的使能，包含在 Power-Up 序列中并由狀態機控制
  • 作為 GPI，GPIO 支持邏輯電平檢測，并可以生成可屏蔽的中斷以進行喚醒
  • 其中兩個 GPIO 具有 10mA 電流吸收能力，用于驅動 LED
  • DCDC 通過外部 3MHz 時鐘切換同步
• 兩個用于冷復位 （HDRST） 的復位輸入和一個用于熱復位輸入的電源初始化復位 （PWRDN）
• 32kHz 時鐘輸出 （CLK32KOUT） 和系統復位 （NRESPWRON） 包含在電源序列中
• 看門 狗
• 兩個 ON 和 OFF LED 脈沖發生器和一個 PWM 發生器

參數

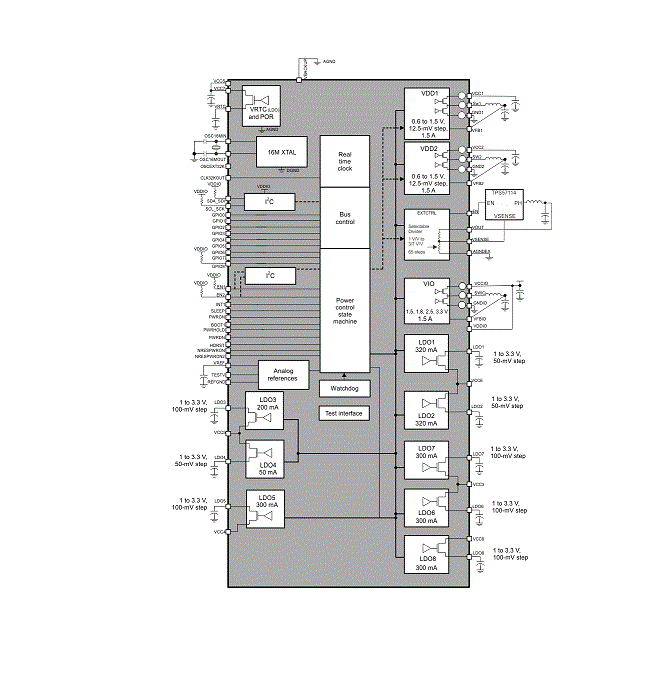

方框圖

1. 概述

TPS659119-Q1 是一款專為汽車應用設計的集成電源管理 IC（PMIC），提供三個降壓轉換器、一個外部轉換器控制接口、八個低壓差線性穩壓器（LDO）以及其他功能，如嵌入式電源控制器（EPC）、實時時鐘（RTC）、GPIO 等。該器件符合 AEC-Q100 標準，適用于 -40°C 至 85°C 的工作溫度范圍。

2. 主要特性

• ?電源管理?：
  • 三個降壓轉換器，支持動態電壓縮放。
  • 八個 LDO，輸出電壓可編程。
  • 一個外部轉換器控制接口。
• ?嵌入式功能?：
  • 嵌入式電源控制器，支持可編程電源序列。
  • 32kHz RTC，帶可編程中斷。
  • 九個可配置 GPIO，支持多種功能。
• ?保護功能?：
  • 過溫保護和熱關機功能。
  • 輸入欠壓和過壓保護。
  • 負載過流和短路保護。
• ?通信接口?：
  • I2C 接口，用于配置和控制。
  • 串行控制接口，用于電壓縮放應用。

3. 功能框圖

數據手冊提供了詳細的功能框圖，展示了 TPS659119-Q1 的內部結構和各個功能模塊之間的連接關系。

4. 引腳配置與功能

TPS659119-Q1 采用 80 引腳的 HTQFP 封裝，數據手冊詳細列出了每個引腳的編號、類型、功能描述以及默認狀態。

5. 電氣特性

• ?絕對最大額定值?：包括供電電壓、輸入/輸出電流、結溫等參數的最大允許值。
• ?ESD 額定值?：提供了人體模型和充電設備模型下的 ESD 保護等級。
• ?推薦工作條件?：列出了正常工作時各參數的建議范圍。
• ?詳細電氣特性?：包括各個電源轉換器和 LDO 的輸出電壓、電流限制、效率、靜態電流等詳細參數。

6. 設備功能模式

• ?電源控制器狀態機?：支持 NO SUPPLY、OFF、ACTIVE、SLEEP 等狀態，并描述了狀態之間的轉換條件和過程。
• ?動態電壓縮放和自適應電壓縮放?：描述了如何通過 I2C 接口或串行控制接口來動態調整電源電壓以優化功耗。
• ?熱監控和關機?：介紹了熱保護機制，包括熱關機閾值和回滯。

7. 編程與寄存器

• ?I2C 接口?：詳細描述了 I2C 通信協議、時序要求以及寄存器讀寫操作。
• ?寄存器映射?：提供了所有寄存器的地址、位寬、復位值以及功能描述，包括電源控制寄存器、RTC 寄存器、GPIO 寄存器等。

8. 應用信息

• ?典型應用?：數據手冊提供了 TPS659119-Q1 在汽車信息娛樂系統、ADAS 系統等典型應用中的電路圖和設計指南。
• ?外部元件選擇?：提供了電感、電容等外部元件的選擇建議，以確保電源轉換器的穩定性和效率。

9. 布局與布線

• ?布局指南?：提供了 PCB 布局的一般原則，包括電源轉換器和 LDO 的布局、旁路電容的放置等。
• ?布局示例?：通過實例展示了如何在 PCB 上布局 TPS659119-Q1 及其相關元件。

10. 設備與文檔支持

• ?文檔支持?：提供了相關數據手冊、應用報告等文檔的鏈接。
• ?社區資源?：提供了 TI 社區和其他支持資源的鏈接。

11. 封裝與訂購信息

• ?封裝類型?：80 引腳 HTQFP 封裝。
• ?訂購信息?：提供了不同型號和封裝選項的訂購代碼。

12. 注意事項

• ?靜電放電保護?：提醒用戶在處理 IC 時注意靜電放電保護。
• ?安全警告?：提醒用戶在操作和使用 TPS659119-Q1 時注意安全，避免觸電和短路。
• ?商標與版權?：列出了數據手冊中使用的商標和版權信息。
