TPS65917-Q1 PMIC 集成了 5 個可配置的降壓轉換器，輸出電流高達 3.5 A，為處理器內核、存儲器、I/O 和 LDO 的預調節供電該器件符合 AEC-Q100 標準。降壓轉換器與內部 2.2MHz 時鐘同步，以提高器件的 EMC 性能。GPIO_3 引腳允許降壓轉換器與外部時鐘同步，從而允許多個器件同步至同一時鐘，從而提高系統級 EMC 性能。該器件還包含 5 個 LDO，用于為低電流或低噪聲域供電。
*附件：tps65917-q1.pdf

電源時序控制器使用一次性可編程 （OTP） 存儲器來控制電源時序，以及輸出電壓和 GPIO 配置等默認配置。OTP 在工廠進行了編程，無需任何軟件即可啟動。大多數靜態設置可以通過 SPI 或 I 從默認值更改^2^C 來配置設備以滿足許多不同的系統需求。例如， voltage-scaling registers 用于支持處理器的動態 voltage-scaling 要求。作為一項額外的安全功能，OTP 還包含一個位完整性錯誤檢測功能，如果檢測到錯誤，則停止上電序列，防止系統以未知狀態啟動。

TPS65917-Q1 器件還包括一個模數轉換器 （ADC），用于監控系統狀態。GPADC 包括兩個外部通道，用于監控任何外部電壓，以及用于測量電源電壓、輸出電流和芯片溫度的內部通道，使處理器能夠監控系統的健康狀況。該器件提供看門狗來監控軟件鎖定，并包括保護和診斷機制，如短路保護、熱監控、關斷和自動 ADC 轉換，以檢測電壓是否低于預定義的閾值。PMIC 可以通過中斷處理程序?qū)⑦@些事件通知處理器，從而允許處理器采取響應措施。

特性

• 適用于汽車應用
• 符合 AEC-Q100 標準，結果如下：
  • 器件溫度等級 2：-40°C 至 +105°C 環境工作溫度范圍
  • 設備 HBM 分類 2 級
  • 器件 CDM 分類等級 C4B
• 系統電壓范圍為 3.135 V 至 5.25 V
• 低功耗
  • 關閉模式下為 20 μA
  • 休眠模式下 90 μA，兩個 SMPS 處于活動狀態
• 5 個降壓型開關電源 （SMPS） 穩壓器：
  • 0.7V 至 3.3V 輸出范圍，步長為 10mV 或 20mV
  • 兩個具有 3.5A 能力的 SMPS 穩壓器，能夠在雙相配置中組合成 7A 輸出，具有差分遠程感應（輸出和接地）
  • 另外三個具有 3A、2A 和 1.5A 能力的 SMPS 穩壓器
  • 3.5A 和 3A SMPS 穩壓器中的動態電壓調節 （DVS） 控制和輸出電流測量
  • 硬件和軟件控制的 Eco-mode? 提供高達 5 mA 的電流
  • 短路保護
  • 電源正常指示（電壓和過流指示）
  • 用于浪涌電流限制的內部軟起動
  • 能夠與 1.7 MHz 至 2.7 MHz 之間的外部時鐘同步
• 5 個低壓差 （LDO） 線性穩壓器：
  • 0 .9 至 3.3 V 輸出范圍，步長為 50 mV
  • 兩個具有 300mA 功能和旁路模式的
  • 一個具有 100mA 能力，并能夠?qū)崿F(xiàn)高達 50mA 的低噪聲性能
  • 另外兩個具有 200mA 電流能力的 LDO
  • 短路保護
• 12 位 Σ-Δ 通用型 ADC （GPADC），具有 8 個輸入通道（2 個外部通道）
• 具有高溫警告和熱關斷的熱監控
• 電源序列控制：
  • 可配置的上電和斷電序列 （OTP）
  • SLEEP 和 ACTIVE 狀態轉換 （OTP） 之間的可配置序列
  • 三個數字輸出信號，可包含在啟動序列中
• 可選控制接口：
  • 一個 SPI 用于資源配置和 DVS 控制
  • 二 I^2^C 接口。
    • 一個專用于 DVS 控制
    • 一個通用型 I^2^用于資源配置和 DVS 控制的 C 接口
• OTP 位完整性錯誤檢測，可選擇繼續或保持上電序列和RESET_OUT釋放
• 套餐選項：
  • 7mm × 7mm 48 引腳 VQFN，間距為 0.5mm

參數

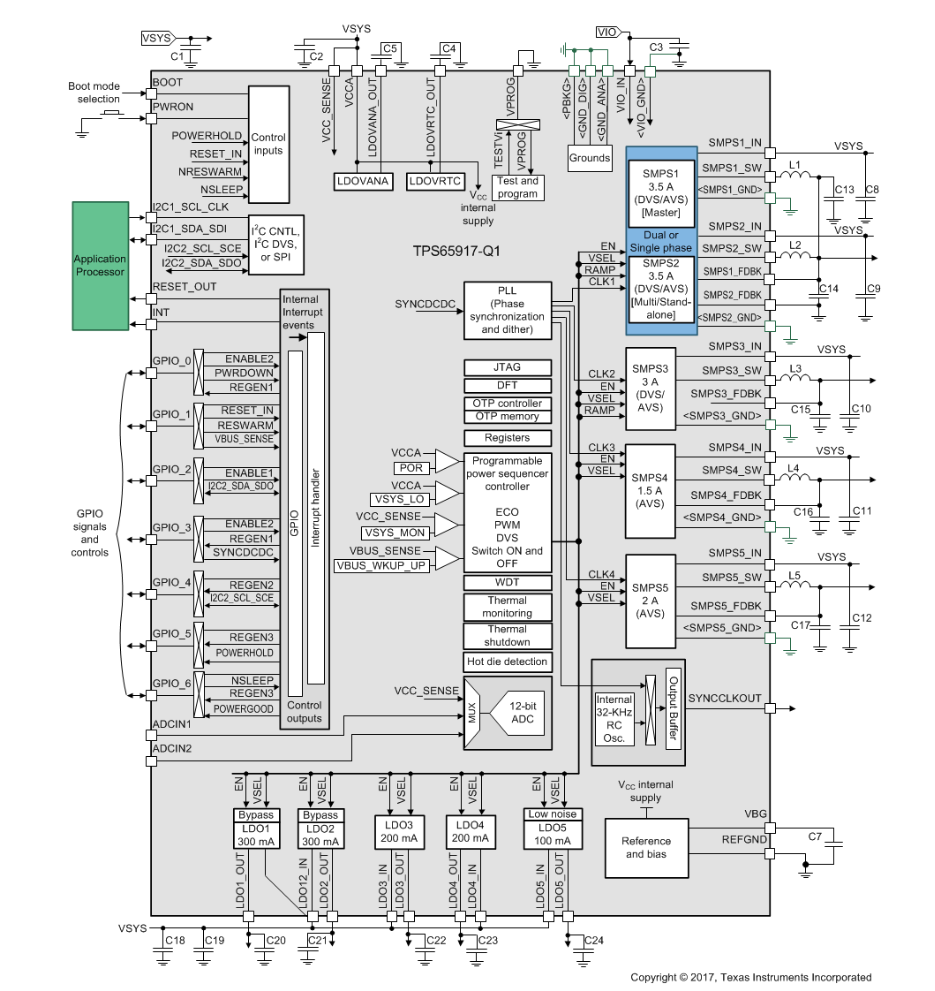

方框圖

1. 產品概述

• ?名稱?：TPS65917-Q1
• ?類型?：電源管理單元（PMU）
• ?應用?：專為汽車應用設計，適用于汽車數字儀表、高級駕駛輔助系統（ADAS）、導航系統等。
• ?認證?：AEC-Q100認證，滿足汽車級溫度和可靠性要求。

2. 主要特性

• ? 五個降壓轉換器（SMPS） ?：
  • 輸出范圍：0.7V至3.3V，10mV或20mV步長。
  • 其中兩個SMPS可組合為雙相模式，提供高達7A的輸出電流。
• ? 五個低壓差線性穩壓器（LDO） ?：
  • 輸出范圍：0.9V至3.3V，50mV步長。
  • 包括一個低噪聲LDO，適用于對噪聲敏感的電路。
• ?12位Sigma-Delta ADC?：
  • 八個輸入通道（其中兩個為外部通道）。
  • 用于系統狀態監測，如電壓、電流和溫度監測。
• ?控制接口?：
  • 可選擇SPI或I2C接口。
  • 包括一個專用的DVS控制I2C接口。
• ?其他功能?：
  • 熱監測與過熱保護。
  • 電源序列控制。
  • 可編程看門狗定時器。

3. 封裝與尺寸

• ?封裝類型?：48引腳VQFN，0.5mm引腳間距。
• ?尺寸?：7mm x 7mm。

4. 電氣特性

• ?系統電壓范圍?：3.135V至5.25V。
• ?輸出電流能力?：
  • SMPS1和SMPS2（雙相模式）：高達7A。
  • SMPS3：高達3A。
  • SMPS4：高達1.5A。
  • SMPS5：高達2A。
• ?靜態電流?：
  • 關機模式：20μA。
  • 睡眠模式（兩個SMPS活躍）：90μA。

5. 功能描述

• ?電源序列控制?：通過OTP內存配置，支持多種上電和斷電序列。
• ? 動態電壓調整（DVS） ?：支持SMPS1、SMPS2和SMPS3的動態電壓調整，以優化功耗。
• ?短路保護?：所有SMPS和LDO均具有短路保護功能。
• ?電源良好（PGOOD）指示?：提供電源良好信號，指示穩壓器輸出電壓和電流是否在正常范圍內。

6. 布局與接地

• ?布局指南?：推薦將輸入和輸出電容放置在靠近IC的位置，以最小化電感和電阻。
• ?接地?：建議使用單獨的電源地和控制地，以減少地噪聲的影響。

7. 應用與支持

• ?應用信息?：提供了典型應用電路和設計要求。
• ?文檔支持?：包括用戶指南、寄存器地圖、相關設計文檔等。
• ?社區資源?：可通過TI的E2E在線社區獲取技術支持和與其他工程師交流。

8. 機械、封裝和可訂購信息

• 提供了詳細的封裝尺寸、材料信息以及可訂購的設備選項。

TPS65917-Q1是一款功能強大的汽車級電源管理單元，集成了多個降壓轉換器、低壓差線性穩壓器、ADC和其他控制功能，適用于各種汽車電子設備。
