TPS65024x 器件是集成電源管理 IC，適用于由一個鋰離子或鋰聚合物電池供電的應用，這些應用需要多個電源軌。TPS65024x 提供三個高效的降壓轉換器，旨在為基于處理器的系統提供內核電壓、外設、I/O 和內存軌。所有三個降壓轉換器在輕負載時都進入低功耗模式，以便在盡可能寬的負載電流范圍內實現最高效率。通過將 MODE 引腳拉高，可以強制轉換器進入固定頻率 PWM 模式。
*附件：tps650244.pdf

特性

• 用于系統電壓的 1.6A、1.0A 或 0.8A、效率為 97% 的降壓轉換器 （VDCDC1）
  • 3.3 V 或 2.80 V 或可調
• 1.6A、1.0A 或 0.8A、效率高達 95% 的存儲器降壓轉換器 （VDCDC2）
  • 1.8 V 或 2.5 V 或可調
• 用于處理器內核的 0.8A、效率為 90% 的降壓轉換器 （VDCDC3）
• VDCDC3 的兩個可選電壓
  • TPS650240：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.3 伏
  • TPS650241：
    • DEFDCDC3 = 低： V O = 0.9 伏
    • DEFDCDC3 = 高： V O = 1.375 伏
  • TPS650242：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.5 伏
  • TPS650243：
    • DEFDCDC3 = 低： V O = 1.0 伏
    • DEFDCDC3 = 高： V O = 1.2 伏
  • TPS650244：
    • DEFDCDC3 = 低： V O = 1.55 伏
    • DEFDCDC3 = 高： V O = 1.6 伏
  • TPS650245：
    • DEFDCDC3 = 低： V O = 0.9 伏
    • DEFDCDC3 = 高： V O = 1.1 伏
• 用于 Vdd_alive 的 30mA LDO
• 2 × 200mA 通用 LDO（LDO1 和 LDO2）
• 處理器內核的動態電壓管理
• LDO1 和 LDO2 電壓可從外部調節
• 用于電感轉換器的獨立使能引腳
• 2.25MHz 開關頻率
• 85μA 靜態電流
• 熱關斷保護

參數

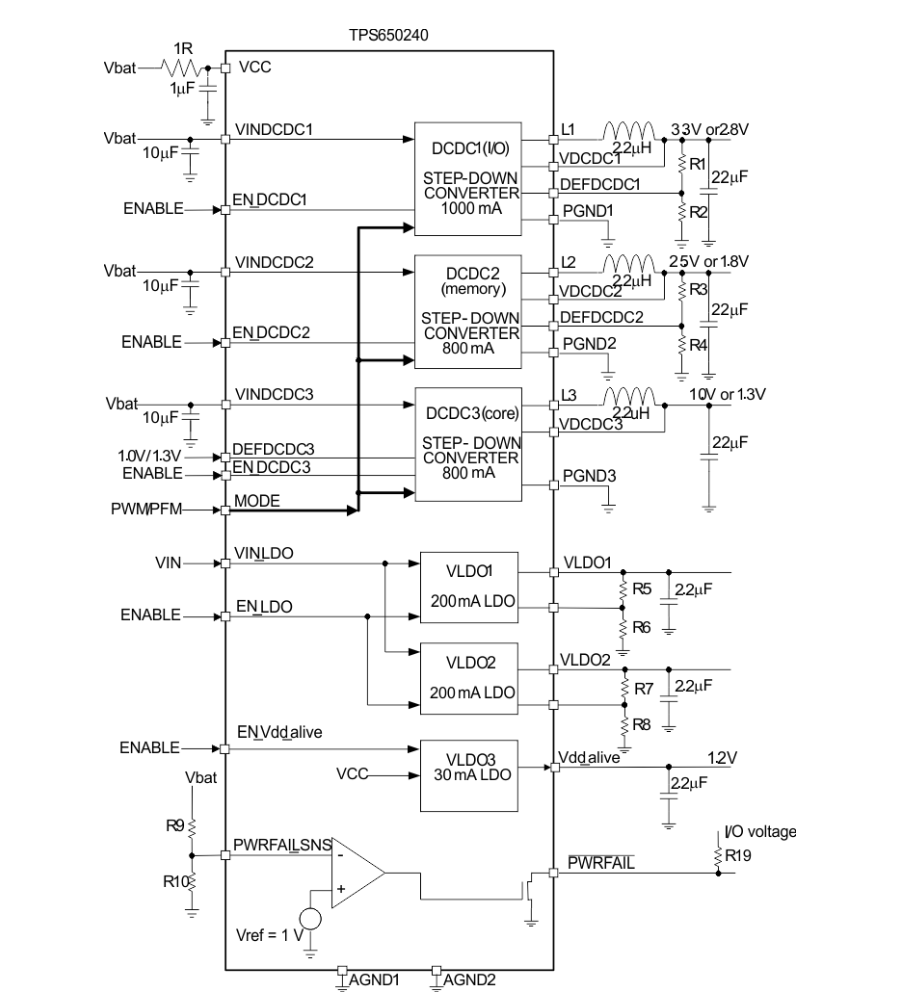

方框圖

?一、產品概述?
TPS650244是一款集成電源管理IC，專為鋰離子或鋰聚合物電池供電的系統設計。它集成了三個高效的降壓轉換器（Step-Down Converter）、兩個200mA的通用LDO（低壓差線性穩壓器）以及一個30mA的LDO，用于提供核心電壓、外圍I/O電壓、存儲器電壓以及始終保持激活的電壓軌。

?二、核心特性?

• ?三個降壓轉換器?：
  • VDCDC1：最高1.6A，效率高達97%。
  • VDCDC2：最高1.0A，效率高達95%。
  • VDCDC3：最高0.8A，效率高達90%。
• ?兩個200mA通用LDO?（LDO1和LDO2）：輸出電壓可調，靈活性高。
• ?一個30mA LDO?（Vdd_alive）：用于提供系統始終激活的電壓軌。
• ?動態電壓管理?：通過DEFDCDC3引腳實現處理器核心電壓的動態調整。
• ?獨立使能引腳?：為每個降壓轉換器和LDO提供獨立的使能控制。

?三、功能描述?

• ?降壓轉換器?：采用固定頻率的脈沖寬度調制（PWM），輕載時自動進入節能模式（PFM），以實現高效率。
• ?LDO?：具有低噪聲、低紋波、快速瞬態響應特性，適用于對電源噪聲敏感的應用。
• ?熱關斷保護?：防止芯片因過熱而損壞。
• ? 欠壓鎖定（UVLO） ?：防止在低輸入電壓下工作，保護電池和系統。
• ?軟啟動?：限制啟動時的浪涌電流，防止損壞負載。

?四、應用?

• 適用于蜂窩電話、智能手機、GPS設備、數字相機、PDA等電池供電的應用。
• 支持多種處理器和DSP的核心電壓、I/O電壓和存儲器電壓需求。

?五、封裝與尺寸?

• 采用VQFN 32引腳封裝，尺寸為5mm x 5mm，適合空間受限的應用。

?六、典型電氣特性?

• ?輸入電壓范圍?：2.5V至6V。
• ?輸出電壓范圍?：
  • VDCDC1/VDCDC2：0.6V至VIN（通過外部電阻分壓器可調）。
  • VDCDC3：預設多個電壓選項，如1.55V/1.6V，不可通過外部電阻分壓器調整。
  • LDO1/LDO2：1.0V至3.3V（通過外部電阻分壓器可調）。
  • Vdd_alive：1.1V（TPS650245為1.1V，其他型號為1.2V）。

?七、設計指南?

• 提供了詳細的電感、電容選擇指南，以及布局布線建議，以確保電源管理IC的穩定性和高效率。
• 強調了輸入、輸出電容的放置位置，以減少噪聲和提高電源質量。

?八、文檔支持?

• 提供了技術文檔、工具、軟件和社區資源鏈接，方便用戶獲取更多幫助和支持。

?九、注意事項?

• 在設計和使用過程中，需遵守絕對最大額定值，以防止損壞芯片。
• 在處理靜電敏感器件時，需采取適當?shù)姆漓o電措施。
