MAX9989/MAX9990 +14dBm至+20dBm LO緩沖器技術手冊
概述
MAX9989和MAX9990 LO緩沖器可以提供足夠高的輸出(+14dBm至+20dBm)以驅動高線性度無源混頻器的LO輸入，同時，它還具有40dB的反向隔離以防止LO牽引。MAX9989在蜂窩/GSM頻段提供內部匹配，MAX9990匹配于DCS/PCS/UMTS頻段。
完整數據資料中的Typical Application Circuit提供標稱值+17dBm的輸出功率，在整個電源、溫度和輸入功率變化范圍內產生±1dB的輸出功率變化量。利用兩個可選的電阻，輸出功率能在+14dBm至+20dBm范圍內進行精確地設置。該器件提供35dB以上的主驅動輸出至PLL放大器輸出之間的隔離。采用5mm x 5mm、20引腳焊盤裸露的QFN封裝。
數據表：*附件：MAX9989 MAX9990 +14dBm至+20dBm LO緩沖器技術手冊.pdf
應用
- 蜂窩/GSM/DCS/PCS/UMTS基站Tx/Rx LO驅動
- 相干接收機
- ISM無線LAN
- 本地多點分配服務
- 點到點系統
- 無線本地環路(WLL)
特性
- ±1dB輸出功率變化
- +14dBm至+20dBm可調輸出功率
- 40dB反向隔離
- 超過35dB的主驅動輸出至PLL放大器輸出隔離
- 低輸出噪聲：+17dBm情況下為-170dBc/Hz
- +17dBm情況下，電源電流為110mA
- ESD保護
- 隔離的PLL輸出(+3dBm)
典型工作電路和框圖

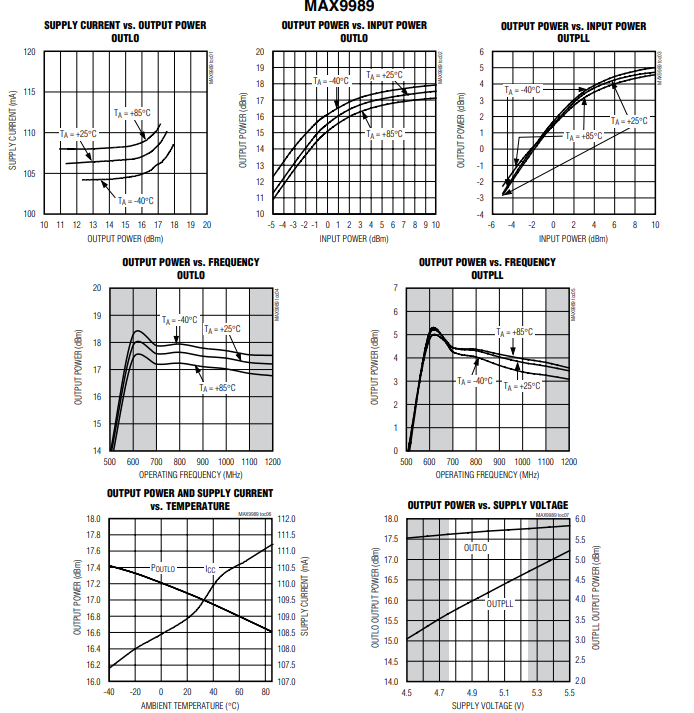

典型操作特性

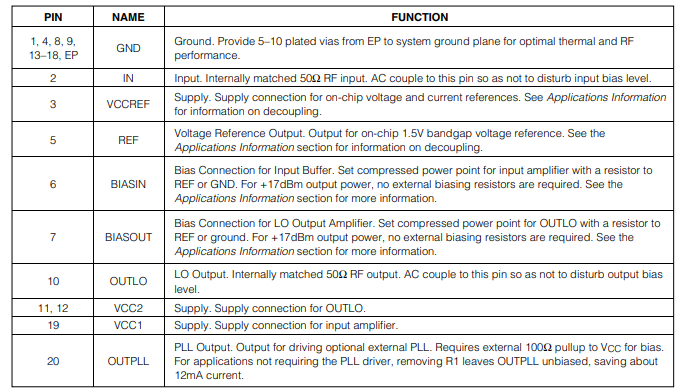

引腳配置描述

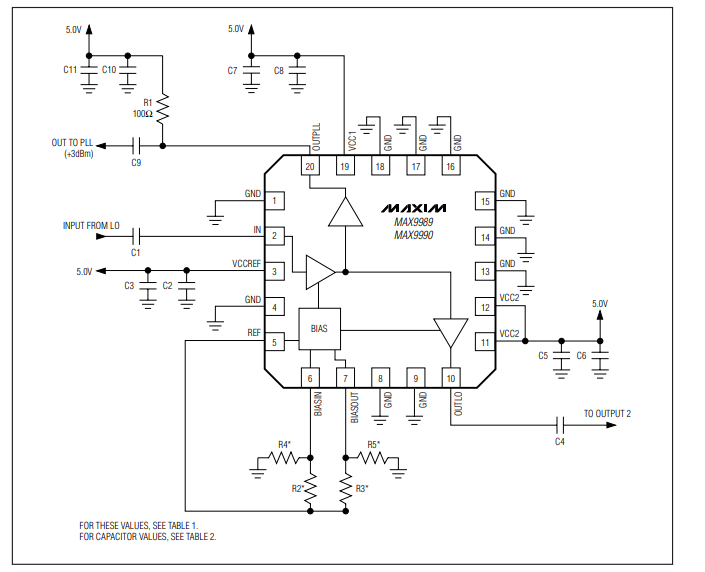

典型應用電路/引腳配置
