在電力電子、新能源等領域的快速發展下，對高效、靈活的實時仿真工具需求日益迫切。EasyGo 半實物仿真事業部深耕行業需求，推出基于 CPU+FPGA 硬件架構的一體式緊湊型實時仿真器——EGBox Mini，以高性能、靈活性和便捷性為核心，為電力電子、新能源等領域的科研、教學與工業測試提供全新解決方案。

一、EGBox Mini

EGBox Mini是 EGBox 系列實時仿真器的入門級產品，支持微秒級實時仿真。不同型號的 EGBox Mini 設備可完成硬件在環測試系統（HIL）或者快速控制原型系統（RCP）。利用不同型號的設備進行對接，也可完成基于 RCP+HIL 系統的模型在回路仿真，助力科研、教學及工業用戶突破技術瓶頸。

HIL應用

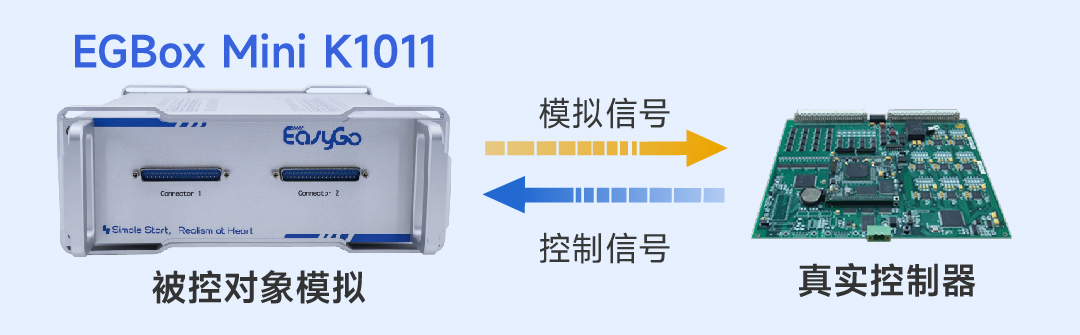

EGBox Mini K1011：支持硬件在環測試（HIL），可模擬被控對象，輸出模擬信號與控制信號。

RCP應用

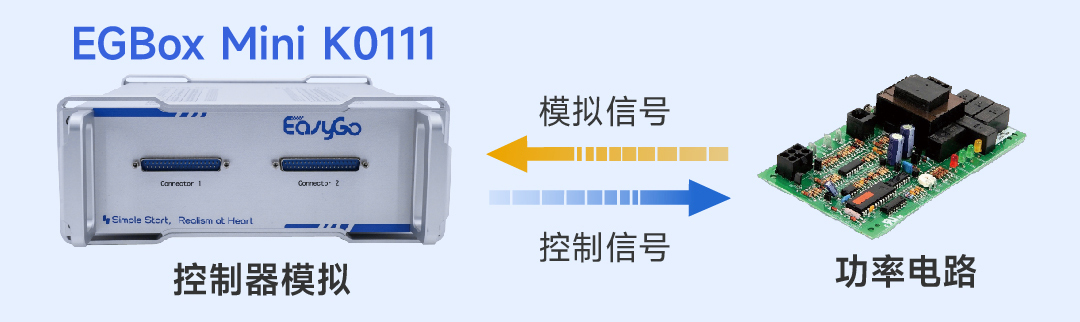

EGBox Mini K0111：支持快速控制原型（RCP），可運行控制器模擬算法，輸入模擬信號。

二、核心特點

1、CPU+FPGA異構架構，高性能計算

EGBox Mini實時仿真器采用 CPU+FPGA 異構架構，模型程序可以部署到 CPU 中或 FPGA 中進行高速實時運行。CPU模型最小仿真步長可達50us，F(xiàn)PGA模型最小仿真步長100ns。

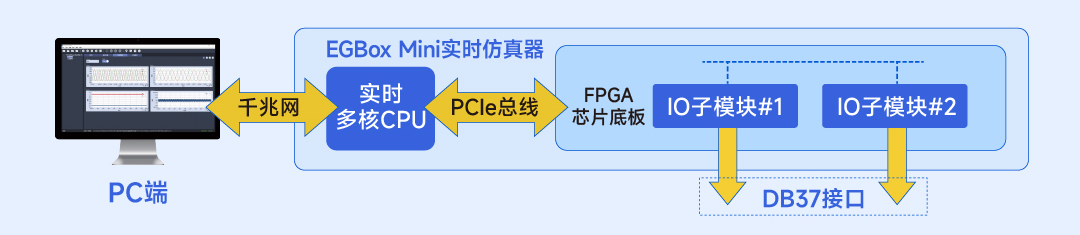

其與上位機之間采用千兆網的 TCP/IP 通訊交互，架構如下：

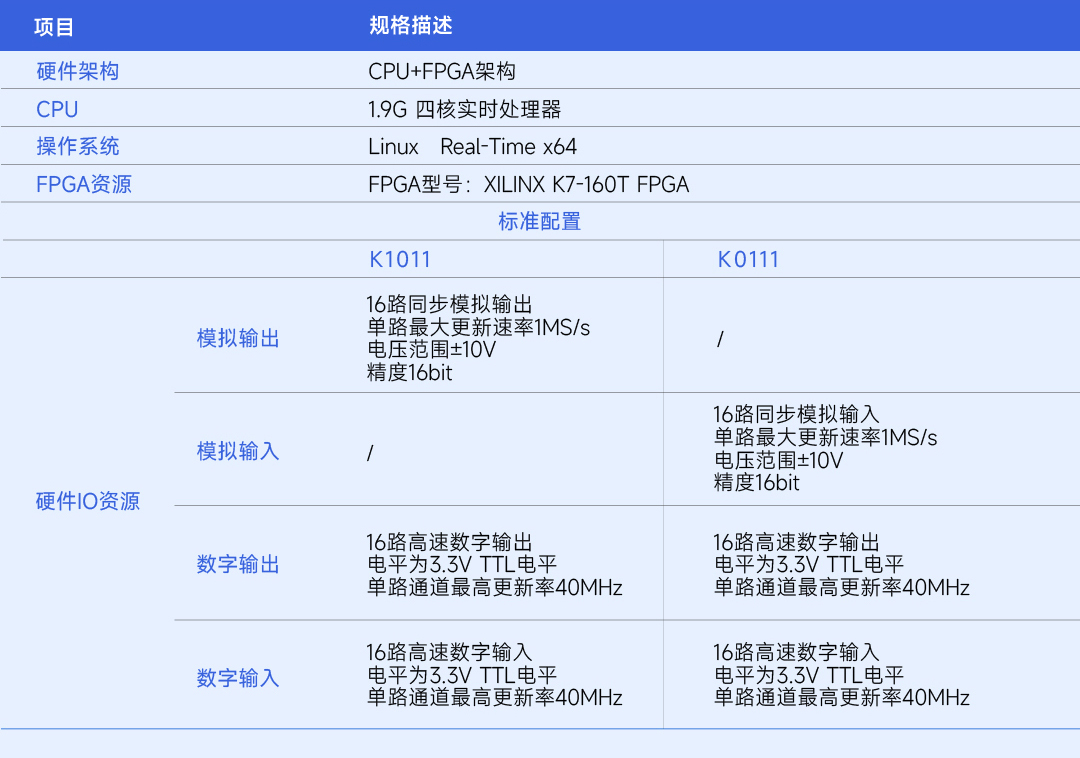

設備搭載英特爾凌動? x6425RE 四核實時處理器與XILINX K7-160TFPGA 芯片、千兆網口及多通道高精度模擬 / 數字接口，通過 PCIe 總線實現 CPU 與 FPGA 的高速通信，滿足 1MS/s 模擬信號更新率與 40MHz 數字信號更新率的嚴苛需求，為復雜電路仿真與控制算法驗證提供堅實技術保障。

2、創新實驗?zāi)Ｊ?，適配多元場景

EGBox Mini 支持創新實驗?zāi)Ｊ?/strong>，基于單臺設備硬件在環測試（HIL）與快速控制原型開發（RCP）兩大核心功能，通過不同型號的 EGBox Mini 設備對接，可構建完整的 RCP+HIL 閉環仿真系統，實現從算法驗證到硬件閉環測試的全流程覆蓋。

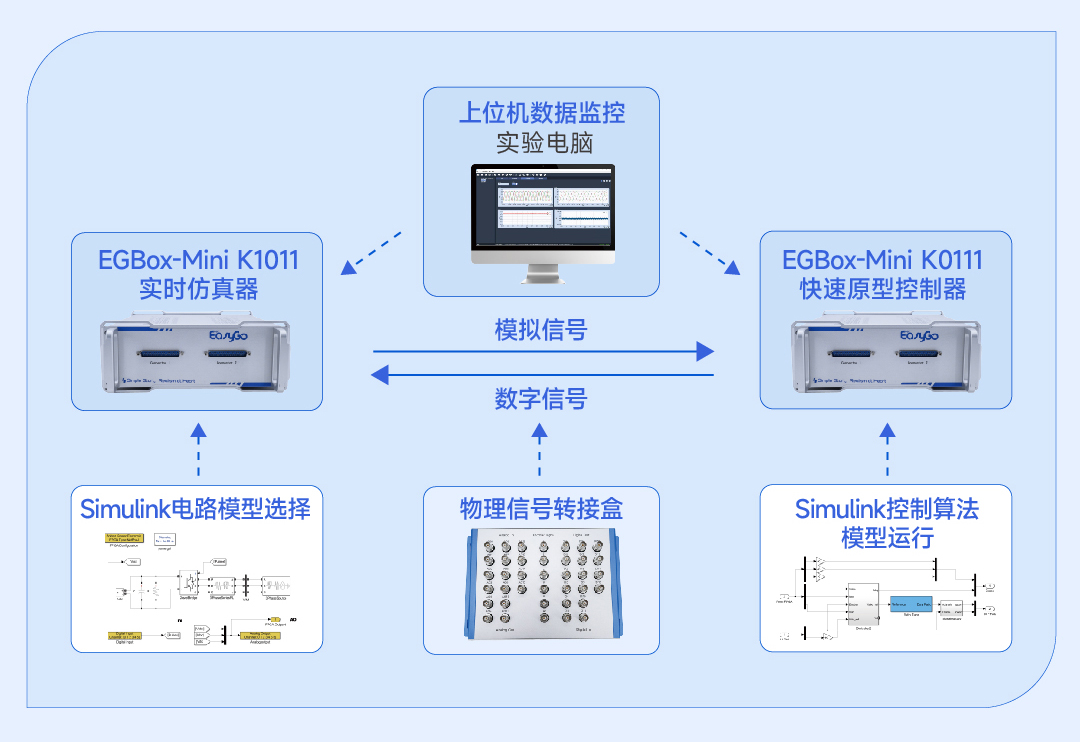

實驗架構如下：

配置的靈活性使得設備能夠適應各種復雜的實驗設計需求，特別適合電力電子和新能源領域的創新實驗，助力科研、教學及工業用戶突破技術瓶頸。

▍電力電子領域：可完成復雜電力電子系統實時仿真（如光伏逆變器、電機驅動系統等），精確模擬電路動態行為，加速產品研發迭代。

▍新能源領域：破解復雜工況模擬難題，助力優化系統性能與控制策略，提高新能源利用效率。

▍高校教學：支持復雜系統建模、多物理場聯合仿真，為學生提供實踐平臺，提升教學效果。

3、緊湊設計，小巧便捷

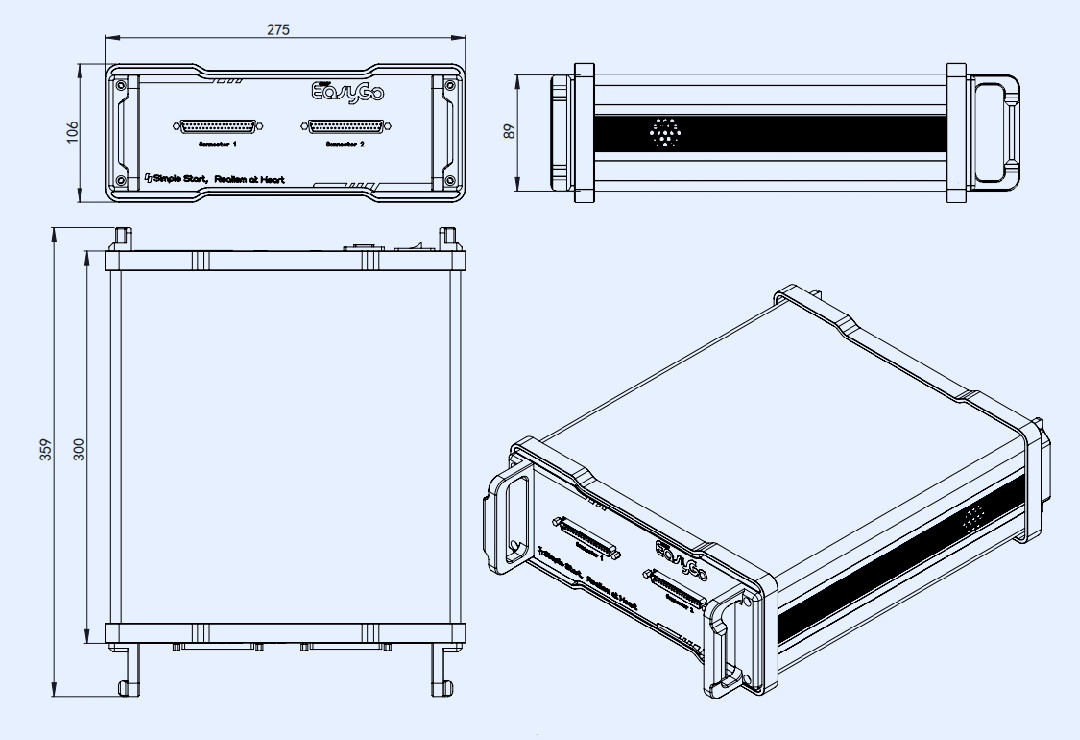

EGBox Mini作為森木磊石EGBox系列的入門級產品，憑借其275mm*359mm*106mm的緊湊尺寸與工業級防護設計，支持桌面級緊湊部署，節省空間，可靈活部署于實驗室、產線測試臺等多樣化場景。

4、無縫對接Simulink，圖形化操作零門檻

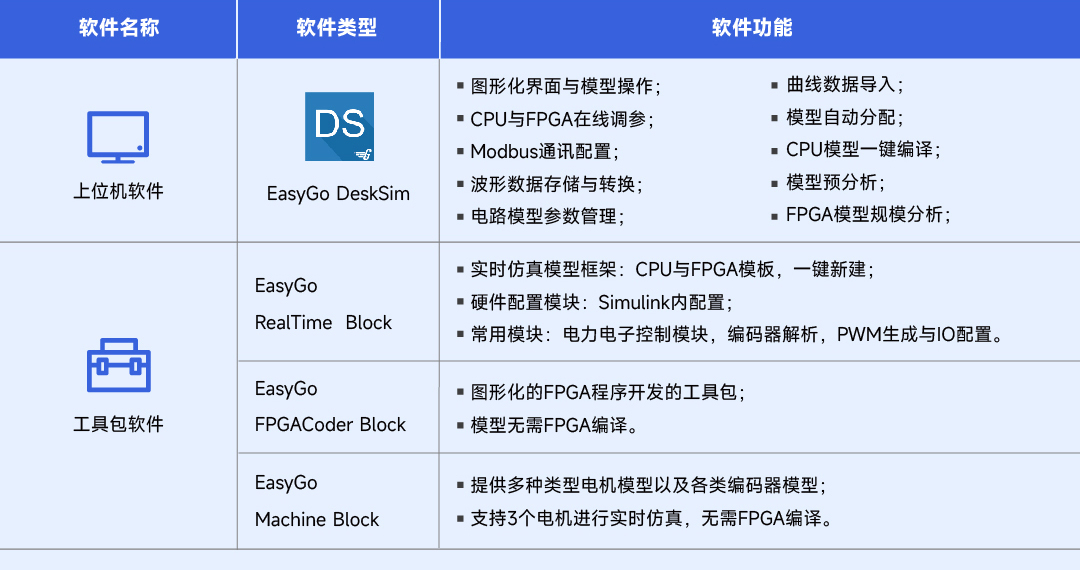

EGBox Mini 擁有強大軟件支持，無縫對接 Matlab/Simulink 2023b，配合 EasyGo 自研的 DeskSim 圖形化 FPGA編程軟件平臺及 EasyGo 系列工具包，大幅降低實時仿真門檻，實現從建模到部署的無縫銜接。

三、產品活動

EGBox Mini 產品正在參與【青藍計劃（青年教師支持計劃）】活動，定向支持35歲及以下的青年教師群體，活動期間，我們將從設備、技術及獎金激勵等方面為您提供全方位的支持?；顒?dòng)設備及獎勵名額有限，無論您是計劃購買還是試用 EGBox Mini，歡迎立即報名申請活動名額！

報名方式：線上申請。關注“森木磊石”公眾號，點擊底部菜單欄“關于我們”—“青藍計劃申報”，進入申請頁面。

*提交申請后，我們的工作人員會在第一時間通過電話/郵件形式與您取得聯系。

*具體活動期刊詳詢客服
