在高速PCB設計中，DDR模塊是絕對繞不過去的一關。無論你用的是DDR、DDR2還是DDR3，只要設計不規范，后果就是——信號反射、時序混亂、系統頻繁死機。

今天這篇文章，我們就圍繞DDR的PCB設計要點，從定義、阻抗、布局拓撲、走線控制等核心問題，結合實際工程圖示，為你一次講透！

01 什么是DDR？

DDR（Double Data Rate）即雙倍速率同步動態隨機存儲器。

常見規格包括：DDR、DDR2、DDR3、DDR4 等。

其核心特性是在時鐘信號的上升沿和下降沿均可傳輸數據，因此在相同時鐘頻率下傳輸速度翻倍。

02 阻抗控制要求

DDR布線時必須嚴格控制阻抗，典型值如下：

單端信號線：50Ω

差分對信號：100Ω

阻抗不匹配 = 反射、失真、時序異常，不可忽視！

03 DDR布局拓撲結構設計要點

DDR布局方式隨顆粒數量的不同而有所變化，合理選擇拓撲結構，是PCB設計的關鍵之一。

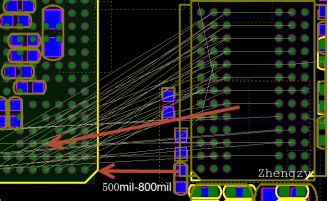

A. 單顆DDR芯片布局

采用點對點（Point-to-Point）連接方式：

芯片靠近主控器；

數據線 Bank 做到盡量對稱；

間距推薦控制在 500–800mil。

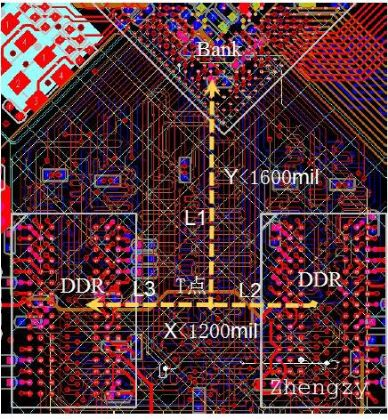

B. 雙顆DDR芯片布局（圖2）

推薦使用T型拓撲結構：

兩顆DDR對主控飛線對稱分布；

主干線段L1統一，兩分支線L2、L3等長；

滿足公式：L1 + L2 = L1 + L3

圖中標注了飛線分布示意。

C. 四顆DDR芯片布局

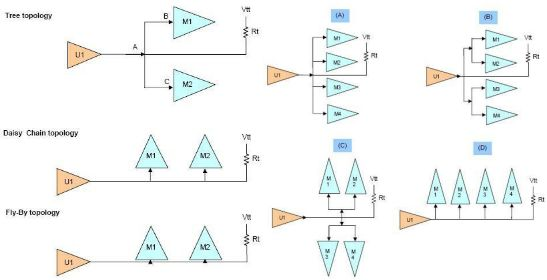

常見拓撲方式有：

對稱T型拓撲

分支T型拓撲

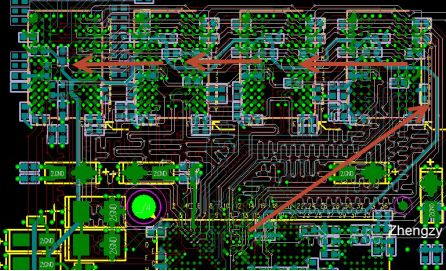

菊花鏈拓撲（Fly-by Structure）

其中，對于DDR3及更高頻應用（如1600Mbps），推薦使用菊花鏈拓撲（Fly-by Topology），信號完整性更好。

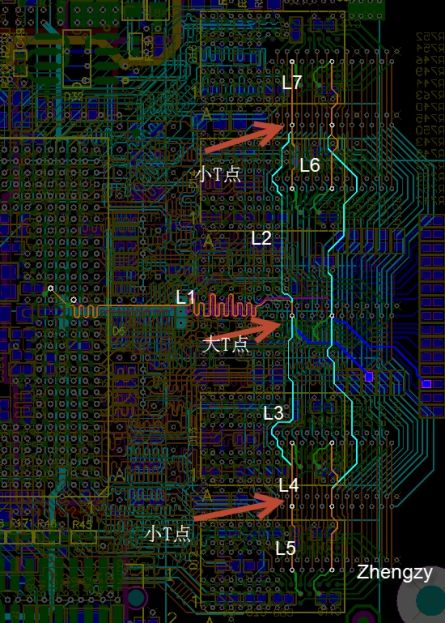

D. 混合拓撲結構

適用于PCB空間有限的情況：

將T型拓撲與Fly-by拓撲結合；

注意分支線等長控制：

等長控制公式：

L1 + L3 + L2 = L1 + L4 + L5

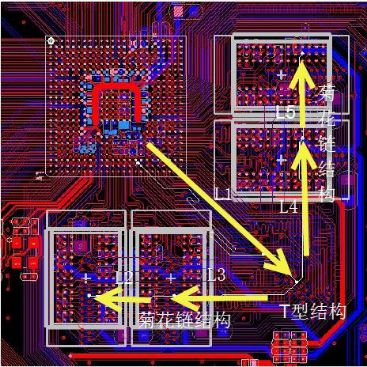

下圖中展示了典型的混合拓撲圖例。

04 信號分組與布線規范

下面我們以四片DDR3為例，講講信號布線中的具體控制細節。

A. 信號分組劃分

32條數據線（DATA0-DATA31）、4條DATA MASKS（DQM0-DQM3）,4對DATA STROBES差分線（DQS0P/ DQS0M—DQS3P/DQS3M）

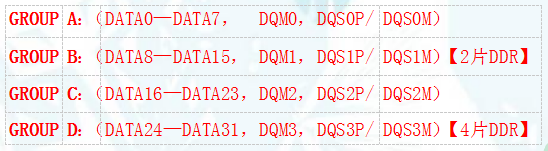

這36條線和4對差分線分為四組：

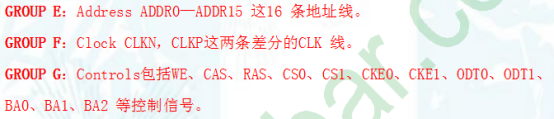

再將剩下的信號線分為三類：

Address/Command、Control與CLK歸為一組，因為它們都是以CLK的下降沿由DDR控制器輸出，DDR顆粒由CLK 的上升沿鎖存Address/Command、Control 總線上的狀態，所以需要嚴格控制CLK 與Address/Command、Control 之間的時序關系，確保DDR顆粒能夠獲得足夠的、最佳的建立/保持時間。

B、誤差控制

差分對對內誤差盡量控制在5mil以內；數據線組內誤差盡量控制在+-25mil以內，組間誤差盡量控制在+-50mil以內。

Address/Command 、Control全部參照時鐘進行等長，誤差盡量控制在+-100mil 以內。

C、間距控制建議

數據線之間間距要滿足3W原則，控制線、地址線必要時可稍微放寬到2W~3W，其他走線離時鐘線20mil或至少3W以上的間距，以減小信號傳輸?shù)拇當_問題。

D、VERF設計要求

VERF電容需靠近管腳放置，VREF走線盡量短，且與任何數據線分開，保證其不受干擾（特別注意相鄰上下層的串擾），推薦走線寬度>=15mil。

E、DDR區域參考平面規劃

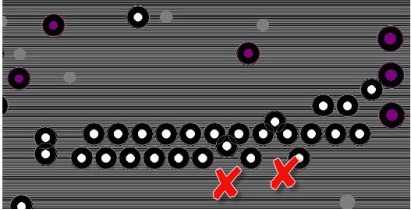

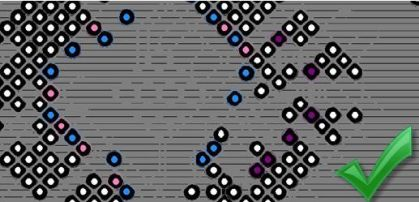

DDR設計區域，這個區域請保障完整的參考平面，如下方圖片所示：

總結：牢記這幾點，DDR設計再不翻車！
