孤島效應：當電網供電因故障、誤操作或停電維修等原因造成中斷供電，各個新能源并網，發電系統仍在運行，并向周圍負載供電，構成一個電力公司無法控制的自給供電孤島。

當孤島效應發生時，造成的危害： 技術支持 安科瑞 程瑜 1870 211 2087

1、電網無法控制孤島中的電壓和頻率，如果電壓和頻率超出允許范圍，可能會對用戶的設

備造成損壞；

2、如果負載容量大于逆變電源容量，電源過載運行，容易被燒毀；

3、孤島進行重合閘會導致該線路再次跳閘，可能損壞逆變電源或其他設備；

4、與逆變電源相連的線路仍帶電，對檢修人員造成危害，降低電網的安全性。

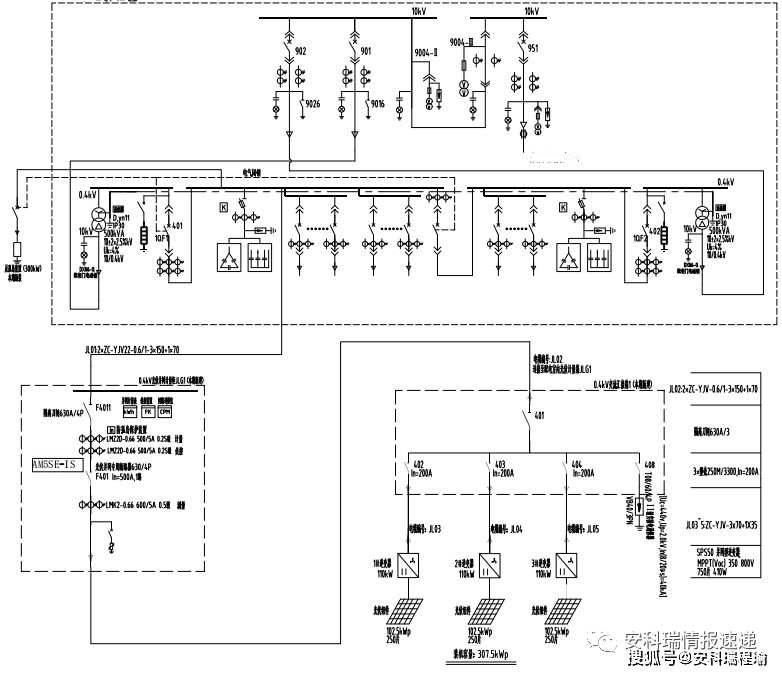

光伏并網發電示意圖

防孤島保護裝置

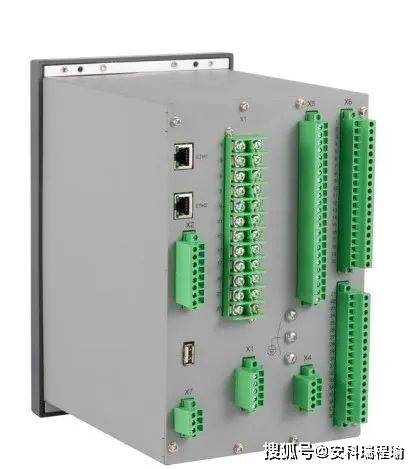

AM5SE-IS防孤島保護裝置主要適用于35kV、10kV及低壓380V光伏發電、燃?xì)獍l(fā)電等新能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。

資源介紹

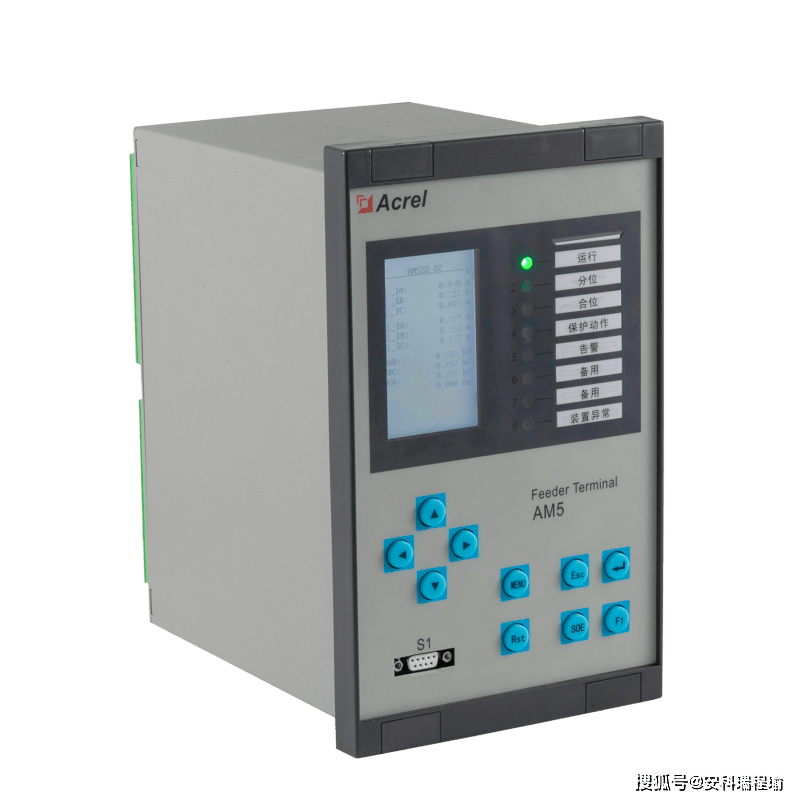

AM5SE-IS

電量采集：

保護電流3路，測量電流3路，零序電流2路，母線電壓3路+備用2路，零序電壓1路，4-20mA輸出可選2路

開入開出：開關量輸入20路,開關量輸出10路

通訊：RS485通訊接口2路,RS232維護接口1個,IRIG-B對時接口,USB升級接口,,RJ45網絡接口可選2路

操作回路:操作回路有,防跳功能內置

功能介紹：

低電壓保護（跳閘/告警）

●過電壓保護（跳閘/告警）

●逆功率保護

●頻率突變跳閘

●頻率保護（低頻減載/高頻保護）

●有壓自動合閘

●檢同期

● 三段式過流保護（可經低電壓閉鎖、可帶方向閉鎖）

● 反時限過流保護（可經低電壓閉鎖）

● 兩段式零序I01過流（可帶方向閉鎖）/I01反時限過流保護

● 兩段式零序I02過流（可帶方向閉鎖）/I02反時限過流保護

● 零序過壓保護（跳閘/告警）

● 重合閘

● 后加速過流保護（可經低電壓閉鎖）

● 過負荷告警

● 過負荷跳閘

● PT斷線告警

● 控制回路斷線告警

● FC回路配合的過流閉鎖功能

● 非電量保護（跳閘/告警）

● CT斷線告警

● 檢修狀態閉鎖

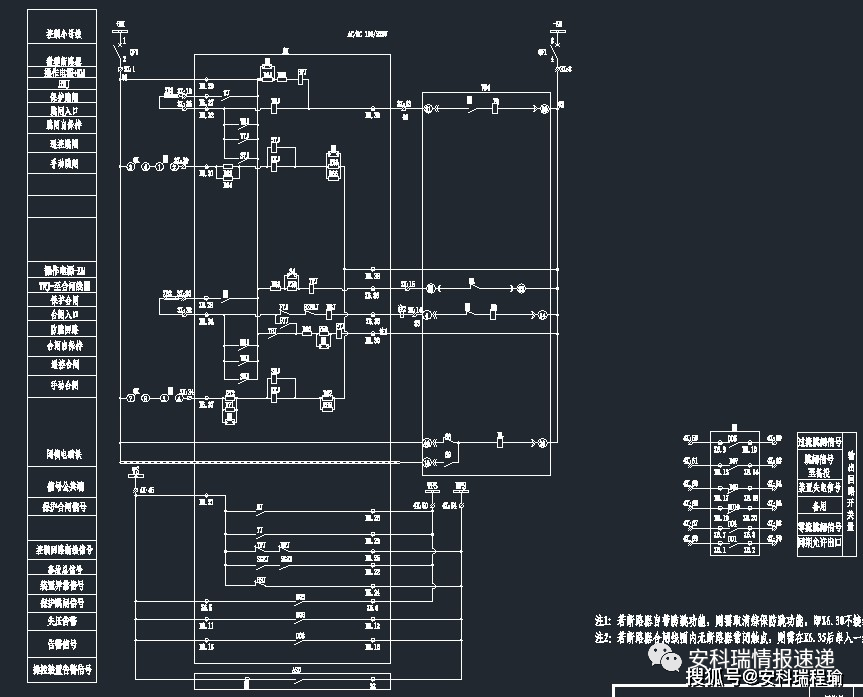

圖紙?jiān)O(shè)計

案例分享

1、某電氣公司0.4kV光伏發電項目

功能需求：

? 頻率突變跳閘

? 有壓自動合閘（帶檢同期）

2、某學校0.4kV燃?xì)獍l(fā)電項目

功能需求：

? 逆功率保護
